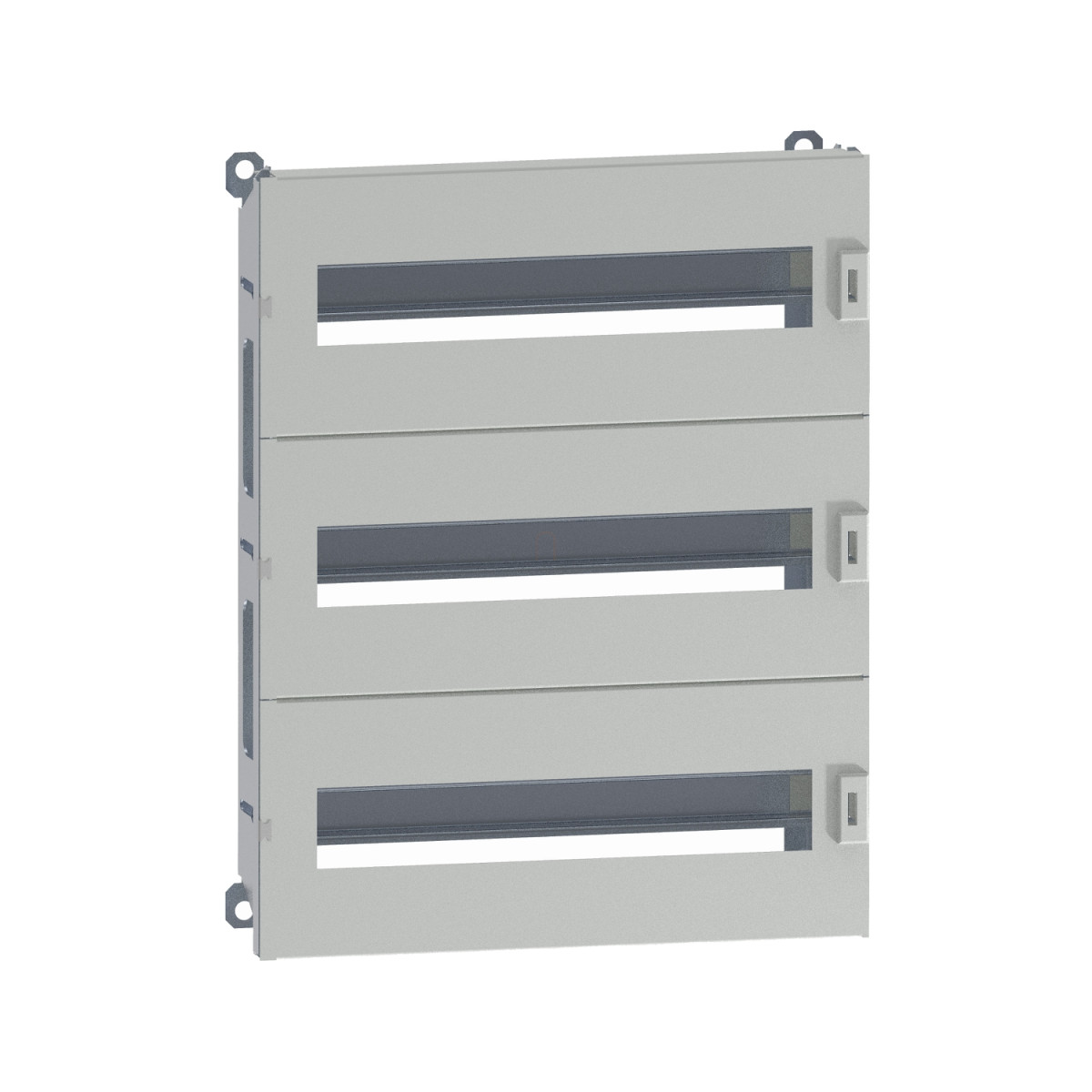

A Schneider Electric NSYDLM48 egy professzionális kivitelű, moduláris DLM típusú szerelőkészlet, melyet kifejezetten a PanelSeT WM sorozatú, H500xW400mm méretű kapcsolószekrényekhez terveztek. Ez a 48 modulos kialakítás ideális választás elosztóberendezések és többcélú vezérlőpanelek kialakításához, ahol fontos a megbízhatóság és a praktikus elrendezés.
A NSYDLM48 termék számos előnyös tulajdonsággal rendelkezik, amely megkönnyíti a villamos szerelési munkálatokat. Az acélból készült váz robusztus alapot biztosít, míg a szürke (RAL 7035) színű előlapok és a poliészter porbevonat professzionális megjelenést kölcsönöznek. A készlet tartalmaz egy komplett vázszerkezetet, 2 fedőlapot, 1 darab semleges/földelő sínt (2 x 16 mm² 5 x 6 mm² csatlakozási lehetőséggel), valamint 3 előlapot 35 mm-es DIN sínnel. Ez a konfiguráció lehetővé teszi összesen 48 darab 18 mm-es moduláris eszköz (kismegszakítók, áramvédők, egyéb moduláris készülékek) elhelyezését 3 vízszintes sorban.
A szerelhetőség szempontjából a NSYDLM48 átgondolt kialakítást kapott. A DIN sínek magassága 40-85 mm között állítható, ami nagyfokú rugalmasságot biztosít a különböző méretű komponensek beépítéséhez. A rögzítés egyszerű - a szekrény elejéhez és hátuljához rögzítőelemekkel történik, a támasztékok segítségével. A rendszer sík és kivágott előlapokkal is használható, az előlapokon 3 kivágás található. A termék kompatibilis a PanelSeT S3D és PanelSeT CRN termékcsaládokkal is, ami további sokoldalúságot biztosít. Az NSYDLM48 pontos méretei: 453 mm magasság, 355 mm szélesség és 101,5 mm mélység, amely megfelelő helykihasználást tesz lehetővé a kapcsolószekrényen belül, miközben elegendő helyet biztosít a kábelezéshez és a hőelvezetéshez is.
Schneider Electric Spacial CRN - NSYDLM48 -Dinimel szerelőkészlet CRN szekrényhez műszaki adatok
Alapadatok
Terméktípus: Modulos DLM típusú szerelőkészlet PanelSeT WM szekrényekhez
Termékcsalád: PanelSeT
Cikkszám: NSYDLM48
Kategória: Szerelési kiegészítő
Alkalmazás: Többcélú, moduláris elosztó alkalmazás
Műszaki jellemzők
Kompatibilitás: PanelSeT S3D, PanelSeT CRN
Modulszám: 48 (18 mm-es)
Vízszintes sorok száma: 3
Anyag: Acél
Szín: Előlap: szürke (RAL 7035)
Felületkezelés: Poliészter porbevonat
Fizikai paraméterek
Magasság: 453 mm
Szélesség: 355 mm
Mélység: 101,5 mm
Szerelési jellemzők
Szerelési mód: Rögzítőelemekkel - elöl és hátul támasztékokkal
Szerelési hely: Lépcsős csúszka, szekrény eleje
Állíthatóság: 40-85 mm magasságban a DIN sínekhez
Előlap típusa: Sík és kivágott előlapok
Kivágások száma: 3 kivágás
Készlet tartalma
1 vázszerkezet
2 fedőlap
1 semleges/földelő sín 2 x 16 mm² 5 x 6 mm²
3 előlap 35 mm-es DIN sínnel
