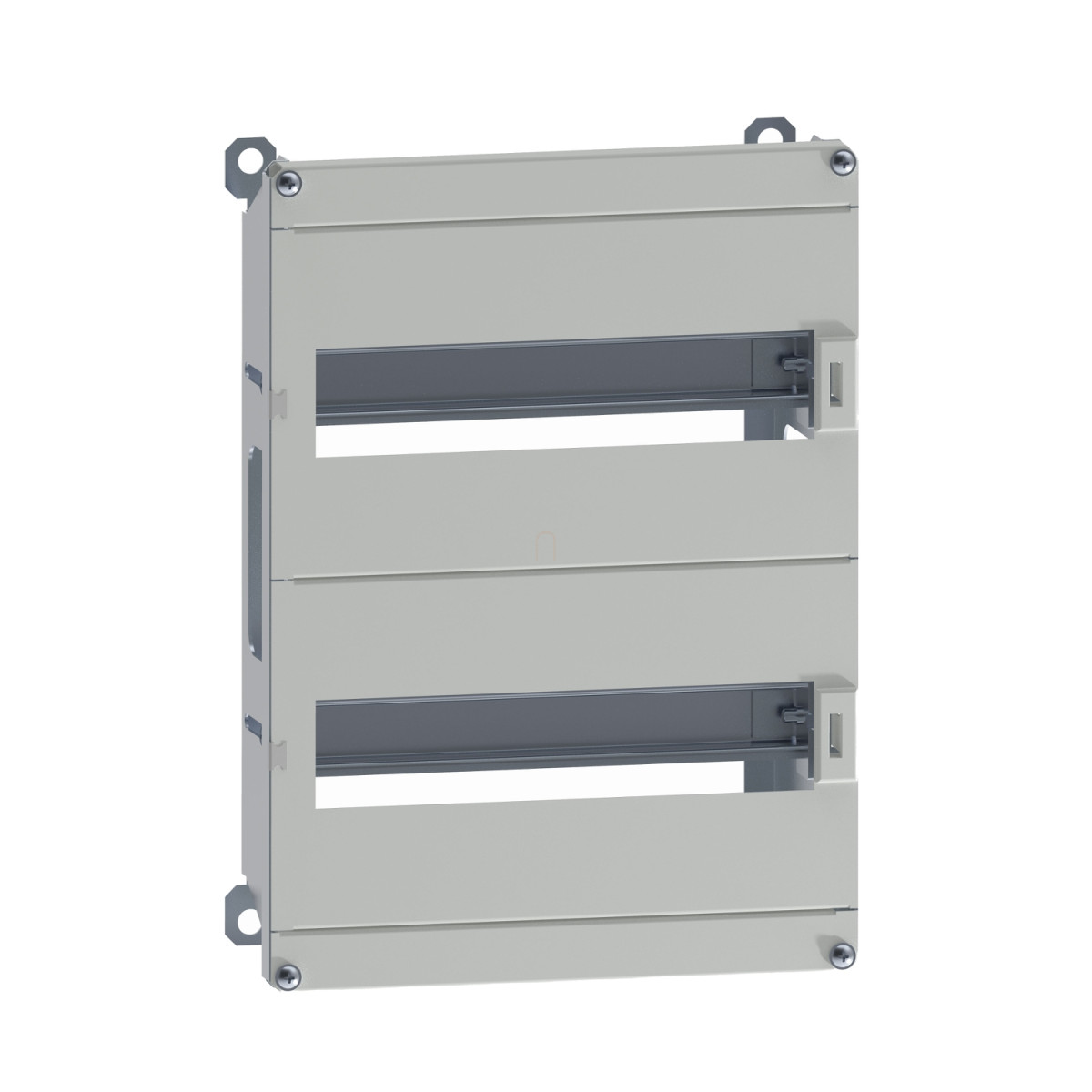

A Schneider Electric NSYDLM24 modular chassis egy sokoldalú megoldás, amely kifejezetten a PanelSeT WM típusú elosztószekrényekhez lett tervezve. Ez a 24 modulos, H400xW300mm méretű szerelőkeret ideális választás, ha strukturált, rendezett és biztonságos módon szeretnéd elhelyezni az elektromos komponenseket a PanelSeT sorozatú szekrényeidben.
A DLM típusú váz a PanelSeT termékcsalád moduláris elosztási alkalmazásaihoz készült, és kompatibilis a PanelSeT S3D és PanelSeT CRN szekrényekkel. A chassis acélból készült és szürke (RAL 7035) színű előlappal rendelkezik, amely poliészter porral bevont felületkezelést kapott a tartósság érdekében. A szerkezet két vízszintes sorban helyezkedik el, és összesen 24 darab 18 mm-es modult képes befogadni, így kiváló választás kisebb méretű elosztórendszerekhez vagy kiegészítő vezérlőpanelek kialakításához.
A Schneider Electric NSYDLM24 chassis komplett készletként érkezik, amely tartalmaz 1 alap vázszerkezetet, 2 fedőburkolatot, 1 nulla/föld csatlakozósávot (2 x 16 mm² + 5 x 6 mm² kapacitással), valamint 2 előlapot 35 mm-es DIN sínnel. A szerelőkeret speciális rögzítőelemekkel kapcsolódik a szekrény elejéhez és hátuljához, a támasztóelemek pontos pozicionálásával. A DIN sínek magassága 40-85 mm között állítható, így rugalmasan igazítható a különböző méretű eszközökhöz. A két kivágással ellátott előlap lehetővé teszi a moduláris eszközök egyszerű beépítését és a későbbi karbantartási munkálatokat.
A chassis pontos méretei: 353 mm magasság, 255 mm szélesség és 101,5 mm mélység, ami optimális belső teret biztosít a komponensek elhelyezéséhez. A rögzítési mód rugalmasan állítható, így tökéletesen illeszkedik a PanelSeT szekrénycsalád különböző típusaihoz. Az NSYDLM24 moduláris kialakítása lehetővé teszi a villamos rendszerek átlátható és szabványoknak megfelelő strukturálását, ami mind az installálást, mind a későbbi módosításokat vagy bővítéseket jelentősen megkönnyíti. A Schneider Electric minőségi standardjainak megfelelően gyártott termék biztosítja a hosszú távú, megbízható működést ipari és kereskedelmi környezetben egyaránt.
NSYDLM24 műszaki adatok
Fő jellemzők
Az NSYDLM24 egy moduláris chassis, amelyet speciálisan a PanelSeT WM elosztószekrényekhez terveztek, 24 modulos kapacitással, H400xW300mm méretben.
Terméktípus: Chassis
Termékkategória: Szerelési kiegészítő
Alkalmazási terület: Moduláris elosztási alkalmazás, többcélú felhasználás
Rövid terméknév: DLM
Szerelési hely: Szekrény elején, lépcsős sínen
Kompatibilitás és összeállítás
Kompatibilis termékcsaládok: PanelSeT S3D, PanelSeT CRN
A készlet tartalma: 1 chassis szerkezet, 2 fedőburkolat, 1 nulla/föld csatlakozósáv (2 x 16 mm² 5 x 6 mm²), 2 előlap 35 mm-es DIN sínnel
Mennyiség készletenként: 1 db
Műszaki adatok
Anyag: Acél
Szín: Előlap: szürke (RAL 7035)
Felületkezelés: Poliészter por
Rögzítési mód: Rögzítőelemmel - elöl és hátul, támasztékokkal
Állíthatóság: Magasságban 40-85 mm között a DIN síneknél
Vízszintes sorok száma: 2
18 mm-es modulok teljes száma: 24
Előlap típusa: Sima és kivágott előlapok
Kivágások száma: 2 kivágás
Méretek
Magasság: 353 mm
Szélesség: 255 mm
Mélység: 101,5 mm
