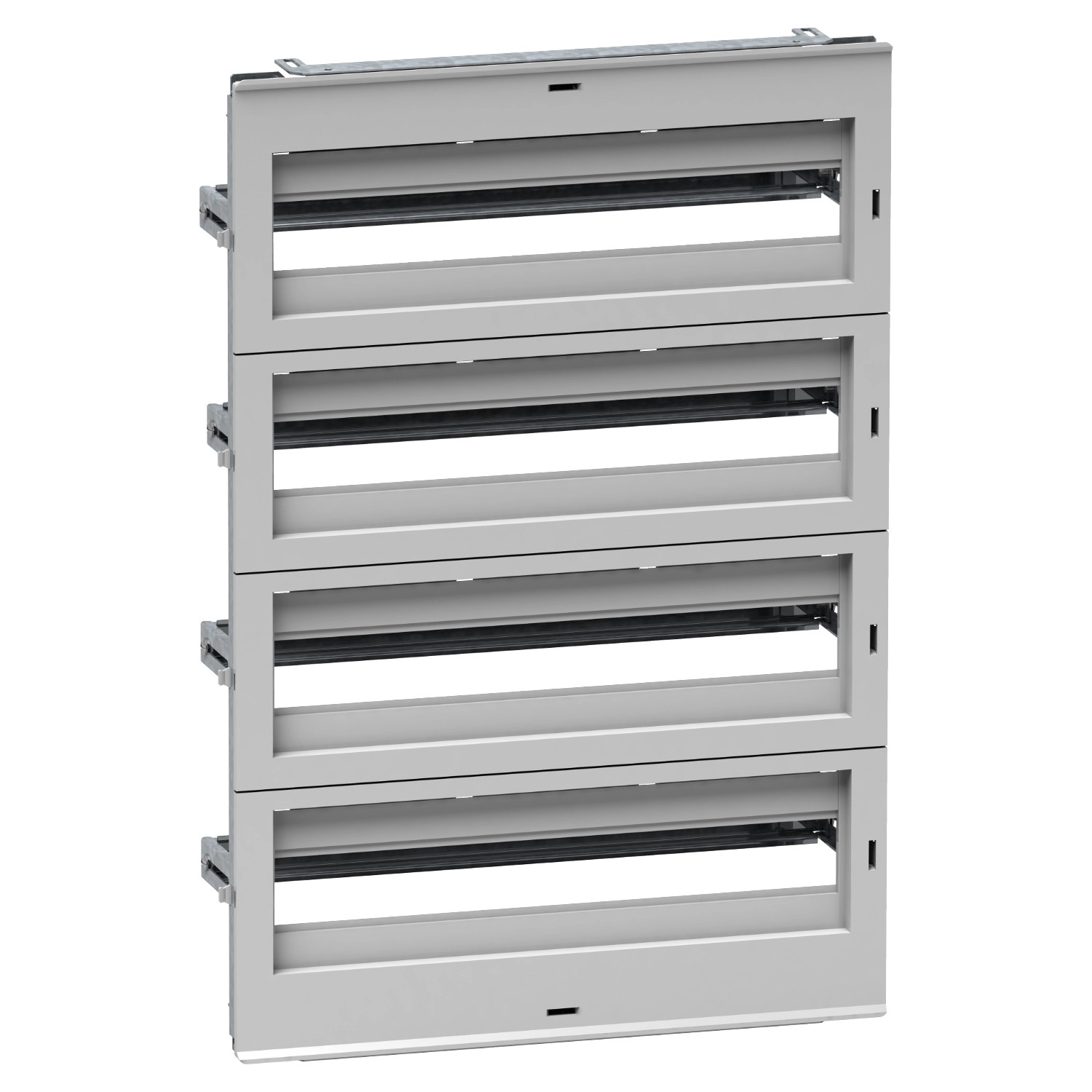

A Schneider Electric NSYDLA88G modell egy sokoldalú, 88 modulos elosztószekrény váz, amely kifejezetten a NSYPLM75, NSYS3D75, NSYCRN75 és NSYS3X75 szekrénysorozatokhoz készült. Ez a PanelSeT termékcsalád tagja, amely moduláris elosztási alkalmazásokra optimalizált szerelési tartozék.
A NSYDLA88G modell egy komplett készletet tartalmaz, amely az összes szükséges elemet magában foglalja egy professzionális elosztórendszer kialakításához. A vázkészlet fő komponensei: 1 db alapváz szerkezet, 4 db előlapi panel 35 mm-es DIN sínnel, 2 db záróburkolat, valamint 1 db föld/nulla gyűjtősín 2x16 mm² és 5x6 mm² csatlakozási lehetőségekkel. A gyűjtősín kialakítása lehetővé teszi a megfelelő földelés és nulla potenciál kialakítását az elektromos rendszer biztonságos működéséhez.
Az előlapi panelek önkioltó szigetelőanyagból készültek, míg a váz szerkezete és a sínek acélból. Az előlapi panel színe szürke (RAL 7035), amely jól illeszkedik az ipari környezetbe és megfelel a szakmai elvárásoknak. A DIN sínek magassága 40-85 mm között állítható, biztosítva a rugalmas szerelési lehetőséget különböző méretű készülékek esetén is. A szerelés módja egyszerű: rögzítőelemmel történik az előlapon, támasztóelemek helyén.
A NSYDLA88G technikai paraméterei figyelemre méltóak: 4 vízszintes sorba rendezhető, összesen 86 darab 18 mm-es modul helyezhető el benne. Az előlapi lemez típusa sima és kivágásos, összesen 4 kivágással rendelkezik. A váz méretei: 680 mm magasság és 460 mm szélesség, amely ideális kompromisszumot jelent a telepíthető modulok száma és a helyigény között. Ez a konfigurációs lehetőség különösen előnyös olyan alkalmazásokban, ahol számos áramkört kell egy helyen kezelni, mint például ipari vezérlőrendszerek, épületautomatizálás vagy energiaelosztó rendszerek esetén.
A Schneider Electric NSYDLA88G modular distribution chassis tökéletes választás villanyszerelők, rendszerintegrátorok és ipari karbantartó szakemberek számára, akik szabványos, megbízható és professzionális elosztórendszert szeretnének kialakítani. A termék kompatibilis a PanelSeT S3D, PanelSeT CRN és PanelSeT PLM szekrénysorozatokkal, így rugalmasan illeszthető a meglévő infrastruktúrába is.
Schneider Electric Spacial CRN - NSYDLA88G -Dinimel DLA szerelőkészlet műszaki adatok
Fő tulajdonságok
Termékcsalád: PanelSeT
Tartozék kategória: Szerelési tartozék
Alkalmazás: Többcélú, Moduláris elosztási alkalmazás
Termék vagy komponens típus: Váz
Készülék rövid neve: DLA
Szerelési hely: Szekrény előlapján
Kompatibilitás
Termékcsalád kompatibilitás: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Összetétel
Eszköz összetétele:
- 1 váz szerkezet
- 4 előlapi panel 35 mm-es DIN sínnel
- 2 záróburkolat
- 1 nulla/föld gyűjtősín 2 x 16 mm² 5 x 6 mm²
Mennyiség készletenként: 1 készlet
Anyagok és színek
Anyag:
- Előlap: önkioltó szigetelőanyag
- Vázszerkezet és sínek: acél
Szín: Előlap: szürke (RAL 7035)
Rögzítés és beállítás
Rögzítési mód: Rögzítőelemmel - előlapon, támasztóelemek helyén
Állíthatóság: DIN sín magassága 40-85 mm között
Moduláris konfiguráció
Vízszintes sorok száma: 4
18 mm-es modulok teljes száma: 86
Előlapi lemez típusa: Sima és kivágásos lemezek
Kivágások száma: 4 kivágás
Méretek
Magasság: 680 mm
Szélesség: 460 mm
