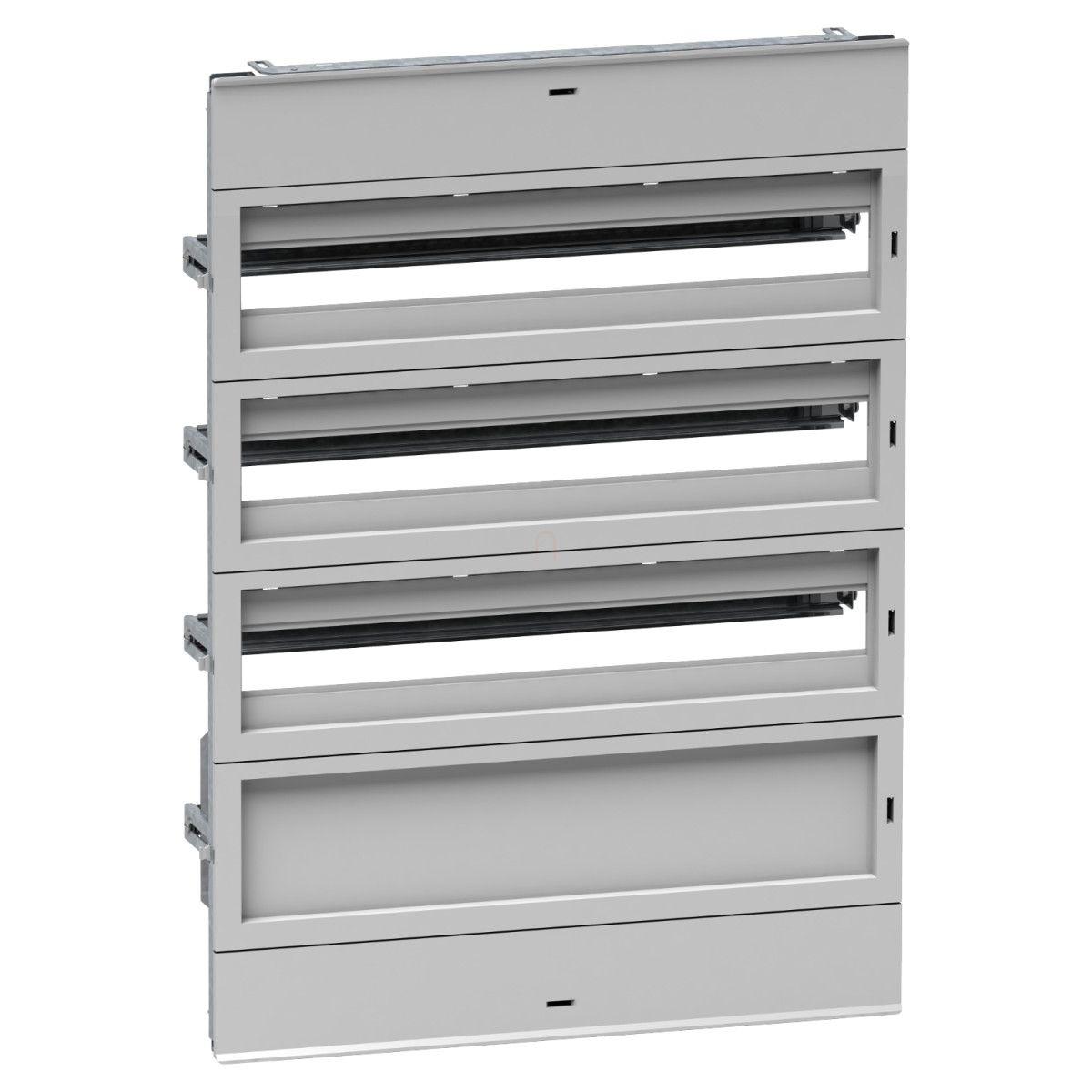

A Schneider Electric NSYDLA84G Modular distribution chassis egy professzionális, 84 modulból álló elosztórendszer, amely tökéletes megoldást kínál a különböző elektromos szerelési és moduláris elosztási alkalmazásokhoz. Ez a PanelSeT termékcsaládba tartozó modell kifejezetten a NSYPLM86, NSYS3D86, NSYCRN86 és NSYS3X86 típusú szekrényekhez lett tervezve, biztosítva a tökéletes kompatibilitást ezekkel a rendszerekkel.
A NSYDLA84G egy sokoldalú szerelékként szolgál, amely ideális moduláris elosztási alkalmazásokhoz, és multi-purpose felhasználási területekre is alkalmas. A termék elsődleges rendeltetése a villamos modulok rendezett és biztonságos elhelyezése az említett szekrényekben. A teljes készlet tartalmaz egy chassis szerkezetet, két fedőlemezt, egy 2 x 16 mm² és 5 x 6 mm² kapacitású nulla/föld sínt, három 35 mm-es DIN-sínnel ellátott előlapot, valamint egy sima előlapot szerelőlappal. Ezek az összetevők együttesen biztosítják a könnyű telepítést és a maximális funkcionalitást.
A NSYDLA84G technikai specifikációi impozánsak: a front panel önkioltó szigetelőanyagból készült, míg a chassis szerkezete és a sínek robusztus acélból vannak gyártva. A front panel elegáns szürke (RAL 7035) színű, ami harmonizál a legtöbb ipari környezettel. A DIN sínek magassága 40 és 85 mm között állítható, ami rendkívüli rugalmasságot biztosít különböző modulok elhelyezéséhez. A termék négy vízszintes sorral rendelkezik, összesen 84 darab 18 mm-es modul befogadására képes, ami jelentős kapacitást jelent még komolyabb ipari alkalmazások esetén is. A chassis magassága 780 mm, szélessége pedig 560 mm, így optimális méretekkel rendelkezik a kompatibilis szekrényekbe történő beépítéshez. A rögzítési mód egyszerű és hatékony: rögzítőelemek segítségével az előlapon, a támaszok helyén történik, ami biztosítja a stabil és biztonságos illeszkedést.
A Schneider Electric NSYDLA84G terméket elsősorban ipari környezetben, elektromos szakemberek számára ajánlott alkalmazni, ahol szükség van megbízható, moduláris elosztórendszerre. A termék különösen hasznos lehet automatizálási rendszerek, vezérlőpanelek, energiaelosztó rendszerek kialakításakor, ahol a magas minőségű anyagok és a precíz kivitelezés elengedhetetlen. A NSYDLA84G nem javasolt kültéri, közvetlen időjárási hatásoknak kitett helyszíneken, vagy olyan környezetben, ahol speciális IP védettségi szint (a dokumentációban nem specifikált) lenne szükséges.
Schneider Electric Spacial CRN - NSYDLA84G -Dinimel DLA szerelőkészlet műszaki adatok
Termék áttekintés
Típus: NSYDLA84G modular distribution chassis
Termékcsalád: PanelSeT
Kategória: Szerelési tartozék
Alkalmazás: Moduláris elosztás, többcélú felhasználás
Rövid terméknév: DLA
Kompatibilitás
Kompatibilis termékcsaládok: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Kompatibilis szekrények: NSYPLM86, NSYS3D86, NSYCRN86, NSYS3X86
Szerelési helyzet: Szekrény elején
Műszaki paraméterek
Készlet tartalma: 1 chassis szerkezet, 2 fedőlemez, 1 nulla/föld sín 2 x 16 mm² 5 x 6 mm², 3 előlap 35 mm-es DIN sínnel, 1 sima előlap szerelőlappal
Anyag: Előlap: önkioltó szigetelőanyag, Chassis szerkezet és sínek: acél
Szín: Előlap: szürke (RAL 7035)
Rögzítés módja: Rögzítőelemmel - az előlapon, támaszok helyén
Állíthatóság: 40-85 mm magasságban a DIN sínhez
Vízszintes sorok száma: 4
18 mm-es modulok teljes száma: 84
Előlap típusa: Sima és kivágott lapok
Kivágások száma: 3 kivágás
Méretek
Magasság: 780 mm
Szélesség: 560 mm
