A Schneider Electric PanelSeT termékvonalának részét képező NSYDLA66G moduláris elosztó váz egy sokoldalú és praktikus megoldás a NSYPLM75, NSYS3D75, NSYCRN75 és NSYS3X75 típusú szekrényekhez. Ez a 66 modul kapacitású váz ideális választás villamos installációk professzionális kialakításához, különösen olyan alkalmazásoknál, ahol fontos a moduláris felépítés és a rendszerezett elrendezés.

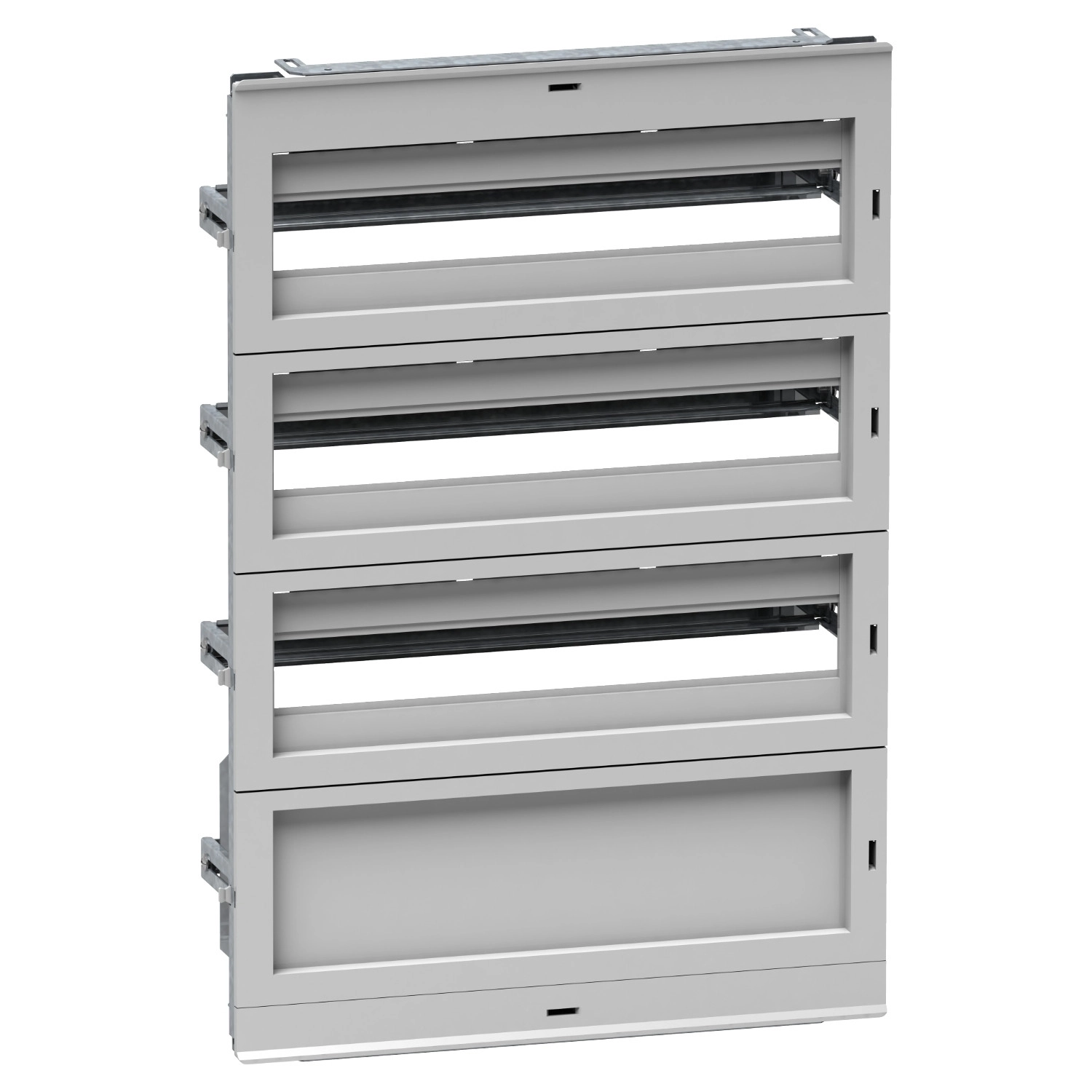

A NSYDLA66G moduláris elosztó váz komplett szerelőkészletként érkezik, amely tartalmaz 1 váz szerkezetet, 2 fedőborítást, 1 nulla/földelő sínt 2 x 16 mm² és 5 x 6 mm² csatlakozási lehetőséggel, 3 előlapi panelt 35 mm-es DIN sínnel, valamint 1 sima előlapi panelt szerelőlappal. A rendszer így minden szükséges elemet tartalmaz a komplett elektromos elosztó kialakításához. Az előlapi panelek önkioltó szigetelő anyagból készültek, míg a váz szerkezet és a sínek acélból. Az előlapi panelek színe szürke (RAL 7035), amely biztosítja a professzionális megjelenést és illeszkedik a legtöbb ipari környezetbe.
A NSYDLA66G szerelőkészlet kiemelkedő rugalmasságot biztosít a telepítés során. A DIN sínek magassága 40-85 mm között állítható, így különböző méretű moduláris eszközök is könnyen beépíthetők. A készlet 4 vízszintes sort tartalmaz, összesen 66 darab 18 mm-es modul beépítését teszi lehetővé. Az előlapi lemezek sima és kivágott típusúak, összesen 3 kivágással, amely lehetővé teszi a megfelelő hozzáférést a beépített komponensekhez. A készlet méreteit tekintve 680 mm magas és 460 mm széles, így ideálisan illeszkedik a kompatibilis szekrényekbe. A rögzítés rögzítőelemmel történik az előlapi támaszok helyzetében, ami stabil és megbízható installációt eredményez.
A Schneider Electric NSYDLA66G moduláris elosztó váz kompatibilis a PanelSeT S3D, PanelSeT CRN és PanelSeT PLM termékcsaládokkal, így széles körben alkalmazható különböző típusú szekrényekkel. Ez a modularitás és kompatibilitás lehetővé teszi a rendszerek rugalmas tervezését és későbbi bővítését is. Professzionális villamos installációkhoz, ipari környezetben, kereskedelmi épületekben vagy akár nagyobb lakóépületek villamos elosztóinak kialakításánál a NSYDLA66G moduláris elosztó váz megbízható és hatékony megoldást nyújt, amely megfelel a modern villamos rendszerekkel szemben támasztott követelményeknek.
Schneider Electric Spacial CRN - NSYDLA66G -Dinimel DLA szerelőkészlet műszaki adatok
Általános jellemzők
Termékcsalád: PanelSeT
Terméktípus: Moduláris elosztó váz
Cikkszám: NSYDLA66G
Rövid név: DLA
Kategória: Szerelési tartozék
Alkalmazás
Moduláris elosztási alkalmazás
Többcélú felhasználás
Szerelési hely: Szekrény előlapja
Kompatibilis termékcsaládok: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Műszaki jellemzők
A készlet összetétele:
1 váz szerkezet
2 fedőborítás
1 nulla/földelő sín 2 x 16 mm² 5 x 6 mm²
3 előlapi panel 35 mm-es DIN sínnel
1 sima előlapi panel szerelőlappal
Anyagok:
Előlapi panel: önkioltó szigetelő
Váz szerkezet és sínek: acél
Szín: Előlapi panel: szürke (RAL 7035)
Rögzítési mód: Rögzítőelemmel - előlapon támaszok helyzetében
Állítási lehetőség: Magasságban 40-től 85 mm-ig a DIN síneknél
Kapacitás és méretek
Vízszintes sorok száma: 4
18 mm-es modulok teljes száma: 66
Előlapi lemez típusa: Sima és kivágott lemezek
Kivágások száma: 3 kivágás
Magasság: 680 mm
Szélesség: 460 mm
