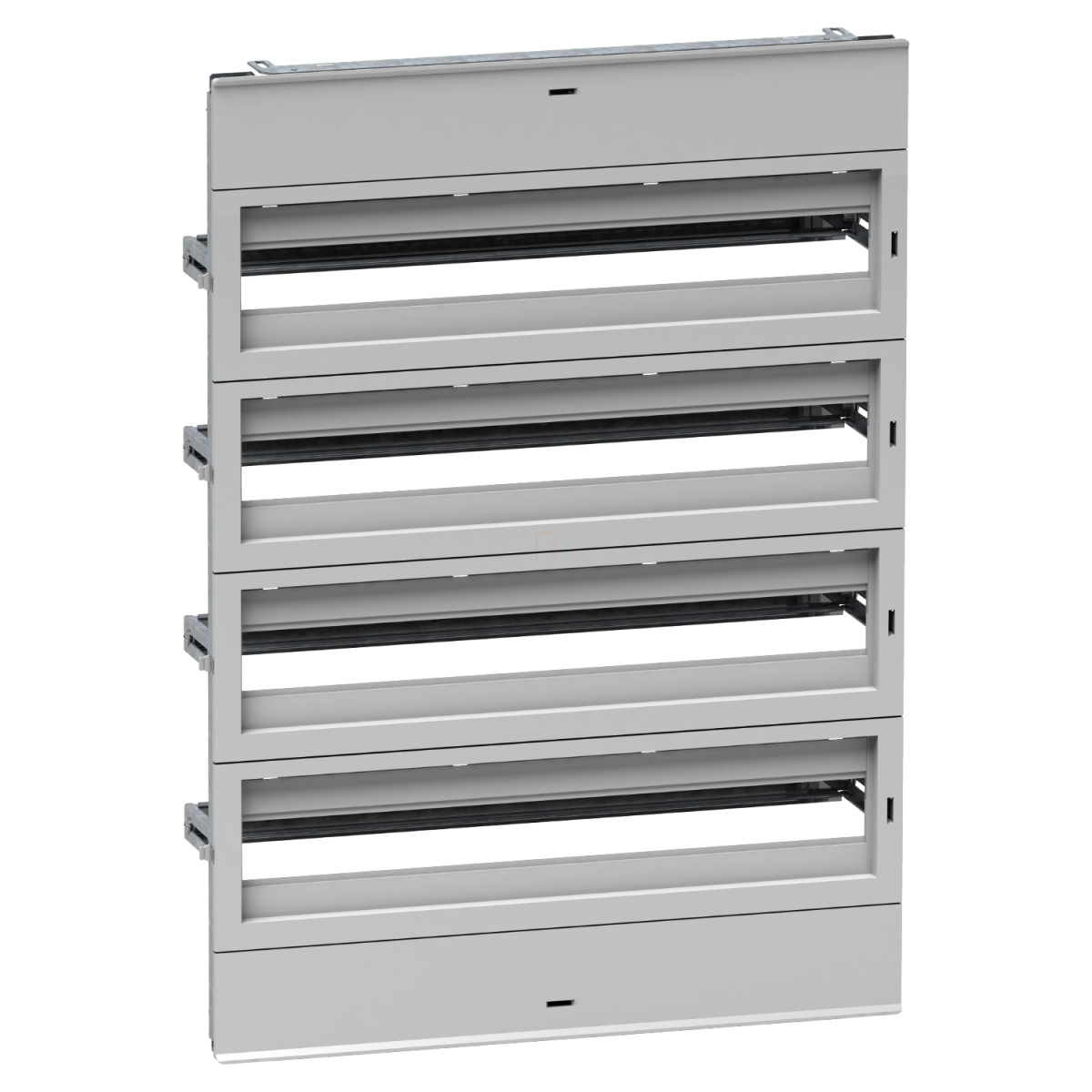

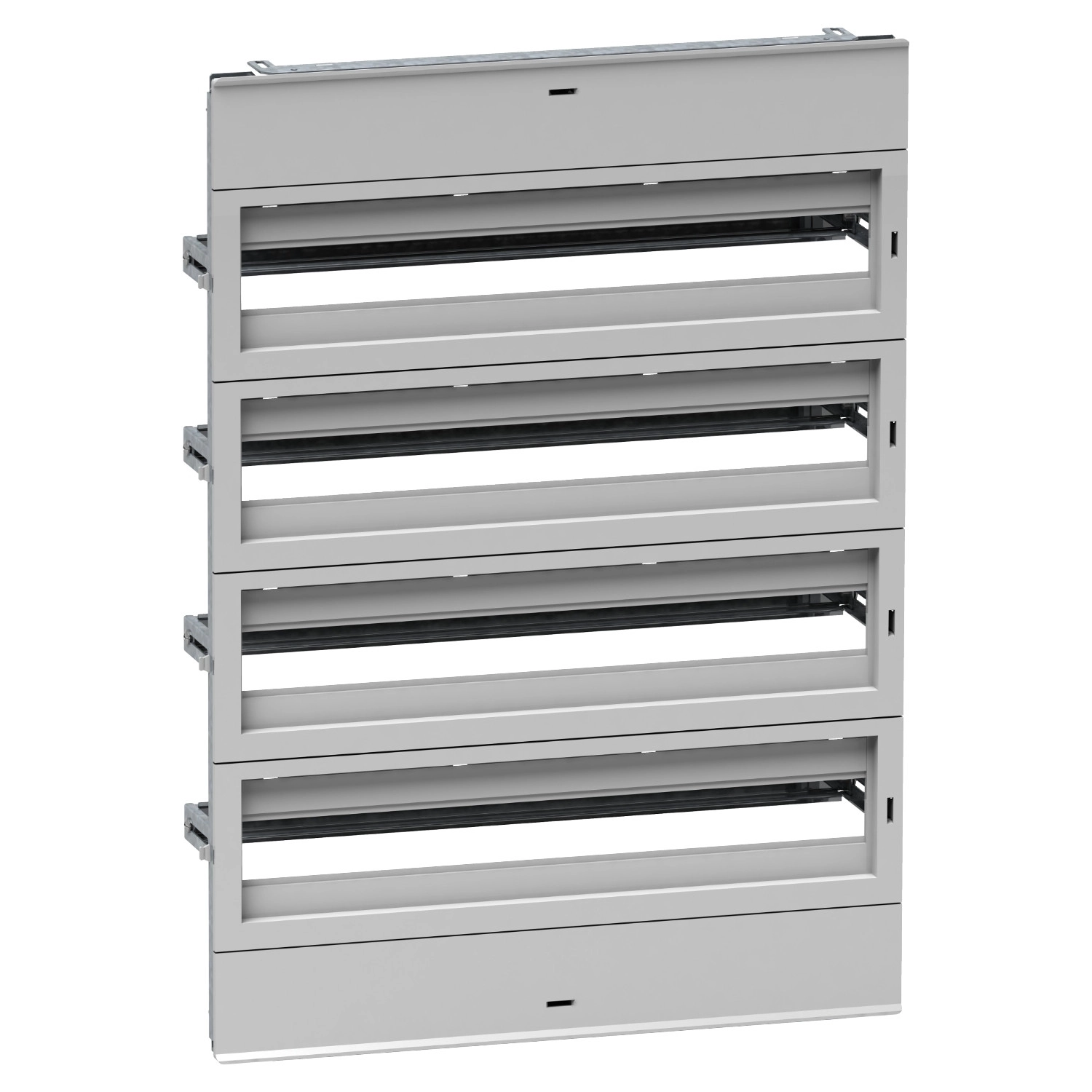

A Schneider Electric NSYDLA112G moduláris elosztó szerelőkészlet egy kiváló minőségű, komplex megoldás elektromos szerelvények rendezett és biztonságos elhelyezéséhez. Ez a PanelSeT termékcsaládhoz tartozó chassis 112 modulnyi kapacitással rendelkezik, így ideális választás nagyobb volumenű elektromos elosztási igények kielégítésére ipari környezetben és kereskedelmi létesítményekben egyaránt.
A szerelőkészlet kifejezetten a Schneider Electric NSYPLM86, NSYS3D86, NSYCRN86 és NSYS3X86 sorozatú szekrényekhez lett tervezve, ezáltal tökéletes kompatibilitást biztosít. A termék összetételét tekintve tartalmaz egy alap vázszerkezetet, négy előlapot beépített 35 mm-es DIN sínekkel, két zárófedelet, valamint egy földelő/nulla sínt 2 × 16 mm² és 5 × 6 mm² csatlakozási lehetőséggel. A készletet elsősorban multi-funkciós alkalmazásokhoz és moduláris elosztási megoldásokhoz ajánljuk, ahol a professzionális kivitel és a hosszú távú megbízhatóság alapvető követelmény.
A termék kivitele és anyaghasználata a legmagasabb minőségi elvárásoknak felel meg. Az előlapok önkioltó szigetelő anyagból készültek, szürke (RAL 7035) színben, míg a vázszerkezet és a sínek acélból gyártottak, ami rendkívüli stabilitást és tartósságot biztosít. A DIN sínek magassága 40-85 mm között állítható, így rugalmas szerelési lehetőséget kínál különböző típusú moduláris eszközök számára. A készlet négy vízszintes sorral rendelkezik, soronként 28 modullal, így összesen 112 darab 18 mm-es szabványos modul elhelyezésére alkalmas. A komplett egység méretei 780 mm magasság és 560 mm szélesség, ami hatékonyan kihasználja a rendelkezésre álló szekrényteret.
A Schneider Electric NSYDLA112G rögzítése egyszerű, a mellékelt rögzítőelemek segítségével történik az elülső oldalon, a tartókonzolok pozíciójában. A termék előlapjai simák és kivágással ellátottak, összesen 4 kivágással rendelkeznek a moduláris eszközök megfelelő elhelyezéséhez és hozzáféréséhez. Ez a moduláris elosztó szerelőkészlet ideális választás villanyszerelők, rendszerintegrátorok és ipari létesítmények karbantartói számára, akik professzionális és szabványoknak megfelelő elektromos elosztórendszereket építenek. A Schneider Electric NSYDLA112G termék a PanelSeT S3D, PanelSeT CRN és PanelSeT PLM termékcsaládokkal kompatibilis, így a már meglévő Schneider Electric rendszerekbe is tökéletesen integrálható.
Schneider Electric Spacial CRN - NSYDLA112G -Dinimel DLA szerelőkészlet műszaki adatok
Általános jellemzők
Termékcsalád: PanelSeT
Kategória: Szerelési tartozék
Alkalmazás: Többcélú, moduláris elosztási alkalmazás
Termék típusa: Szerelőkészlet
Rövid terméknév: DLA
Szerelési hely: Szekrény elülső része
Kompatibilitás
Termékcsalád kompatibilitás: PanelSeT S3D, PanelSeT CRN, PanelSeT PLM
Műszaki adatok
Eszköz összetétele: 1 vázszerkezet, 4 előlap 35 mm-es DIN sínnel, 2 zárófedél, 1 földelő/nulla sín 2 × 16 mm² 5 × 6 mm²
Anyag: Előlap: önkioltó szigetelő anyag, Vázszerkezet és sínek: acél
Szín: Előlap: szürke (RAL 7035)
Rögzítési mód: Rögzítőelemmel - elülső oldalon, tartókonzolok pozíciójában
Beállítás: Magasságban 40-85 mm között a DIN sín számára
Vízszintes sorok száma: 4
18 mm-es modulok teljes száma: 112
Előlap típusa: Sima és kivágott lapok
Kivágások száma: 4 kivágás
Méretek
Magasság: 780 mm
Szélesség: 560 mm
