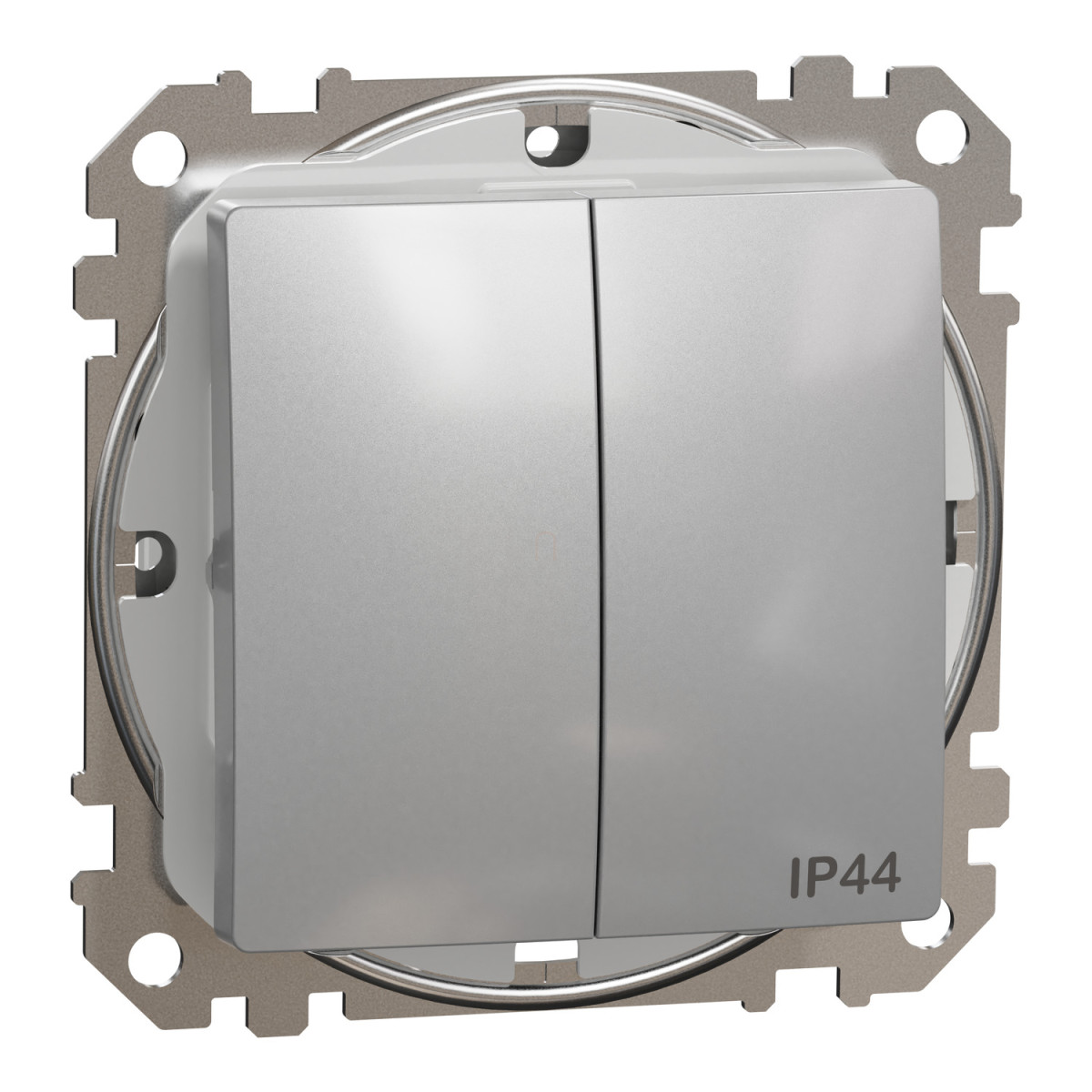

A Schneider Electric Sedna Design & Elements SDD213105 csillárkapcsoló egy kifinomult, modern megoldás igényes otthonokba és professzionális környezetbe egyaránt. Ez a 2-áramkörös kapcsoló alumínium kivitelben (RAL 7047) tökéletes választás azoknak, akik a funkcionalitás mellett a letisztult, elegáns megjelenést is értékelik a villamos szerelvényeknél. A matt felületkezelés és a minőségi anyaghasználat révén a kapcsoló harmonikusan illeszkedik a korszerű belső terekbe.
A Sedna Design & Elements sorozatú kapcsoló IP44-es védettségi szinttel rendelkezik, ami kiváló védelmet biztosít por és fröccsenő víz ellen, így használata nedves helyiségekben is megbízható és biztonságos. A 10 AX-es névleges áramerősség és a 250 V-os üzemi feszültség lehetővé teszi különböző világítási rendszerek megbízható vezérlését. A kapcsoló különösen alkalmas egy helyről vezérelhető két független áramkör kapcsolására, mint például mennyezeti fővilágítás és kiegészítő világítás egyidejű, de egymástól független irányítására.
A szerelhetőséget a termék innovatív kialakítása könnyíti meg. A kapcsoló mechanizmus rögzítő kerettel és takarólappal érkezik, telepítése pedig rugalmas: csavarokkal és rejtett karmokkal egyaránt rögzíthető a szabvány szerelődobozokba. A karmok 46-60 mm-es munkaterületen működnek, ami számos beépítési lehetőséget biztosít. A csatlakoztatást a csavarmentes gyorskapcsok teszik rendkívül egyszerűvé és biztonságossá, amelyek 1,5-2,5 mm² keresztmetszetű merev, sodrott vagy hajlékony vezetékekkel használhatók. A 13 mm-es vezeték csupaszolási hossz és a kónikus kialakítású vezetőbemenetek nagyban segítik a gyors és pontos telepítést.
A Schneider Electric SDD213105 csillárkapcsoló számos műszaki előnnyel rendelkezik, amelyeket a technikai jellemzők részletes áttekintése is alátámaszt. A termék maximális terhelhetősége 2300 W, és képes kezelni akár 100 W-os beépített előtéttel rendelkező lámpát is. A kapcsoló elektromechanikus technológiával működik, szabványos 50 Hz-es hálózati frekvencia mellett. A Sedna termékcsalád részeként a termék IEC 60669-1 szabványnak megfelelő, és rendelkezik CE és EAC tanúsítvánnyal. Az IP44-es védelem mellett IK02 fokozatú ütésállósággal is rendelkezik, ami növeli az eszköz tartósságát. A termék méretei 73×73×38 mm, a látható rész mélysége pedig 24 mm, így kiválóan illeszkedik a legtöbb szabványos szerelődobozba.
Schneider Electric Sedna Design & Elements - SDD213105 -Csillárkapcsoló, rugós bekötés, 10AX, IP44, alumínium műszaki adatok
Általános információk
Termékcsalád: Sedna
Termék vagy alkatrész típusa: Kapcsoló
Eszköz megjelenése: Mechanizmus rögzítő kerettel és takarólappal
Eszköz alkalmazása: Vezérlőkapcsoló
Billentyűk száma: 1
Kapcsoló funkció: 2-áramkörös
Elektromos jellemzők
Névleges áramerősség: 10 AX
Névleges üzemi feszültség [Ue]: 250 V
Hálózat típusa: AC
Hálózati frekvencia: 50 Hz
Fizikai jellemzők
Színárnyalat: Alumínium (RAL 7047)
Felületi kidolgozás: Matt
Felületkezelés: Festett
Anyag: Hőre lágyuló ABS-UV stabilizált
Technológiai jellemzők
Technológia típusa: Elektromechanikus
Eszköz felszerelése: Süllyesztett
Rögzítési mód: Csavarok
Rögzítési mód: Karmok, karmok munkatartománya: 46…60 mm
Csavarok, karmok munkatartománya:
Működtető: Billentyű
Terhelés típusa: 1 lámpa beépített előtéttel (100 W)
Teljesítmény tartomány: 2300 W
Csatlakoztatás
Kapcsok típusa: Csavarmentes kapcsok
Kábelkeresztmetszet: 1,5…2,5 mm²
Vezeték szerkezete: Merev
Sodrott
Hajlékony
Vezeték csupaszolási hossz: 13 mm
Méretek és védettség
IK védettségi fokozat: IK02
IP védettségi fokozat: IP44
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 38 mm
Látható rész mélysége: 24 mm
Megfelelőség és tanúsítványok
Megfelelőségi jel: CE
Terméktanúsítványok: EAC
Szabványok: IEC 60669-1
Biztonsági figyelmeztetések
VESZÉLY - ÁRAMÜTÉS, ROBBANÁS VAGY ÍVKISÜLÉS VESZÉLYE
A terméket szakképzett villanyszerelőnek kell telepítenie és csatlakoztatnia. A szakképzett villanyszerelőnek alapos ismeretekkel kell rendelkeznie:
- Villamos berendezések létesítése épületekben, az IEC 60364 szerint
- A telepítési helyen érvényben lévő nemzeti jogszabályok és építési előírások
- Szabványos szerszámok és mérőeszközök
Ezen utasítások figyelmen kívül hagyása halált vagy súlyos sérülést eredményezhet.
