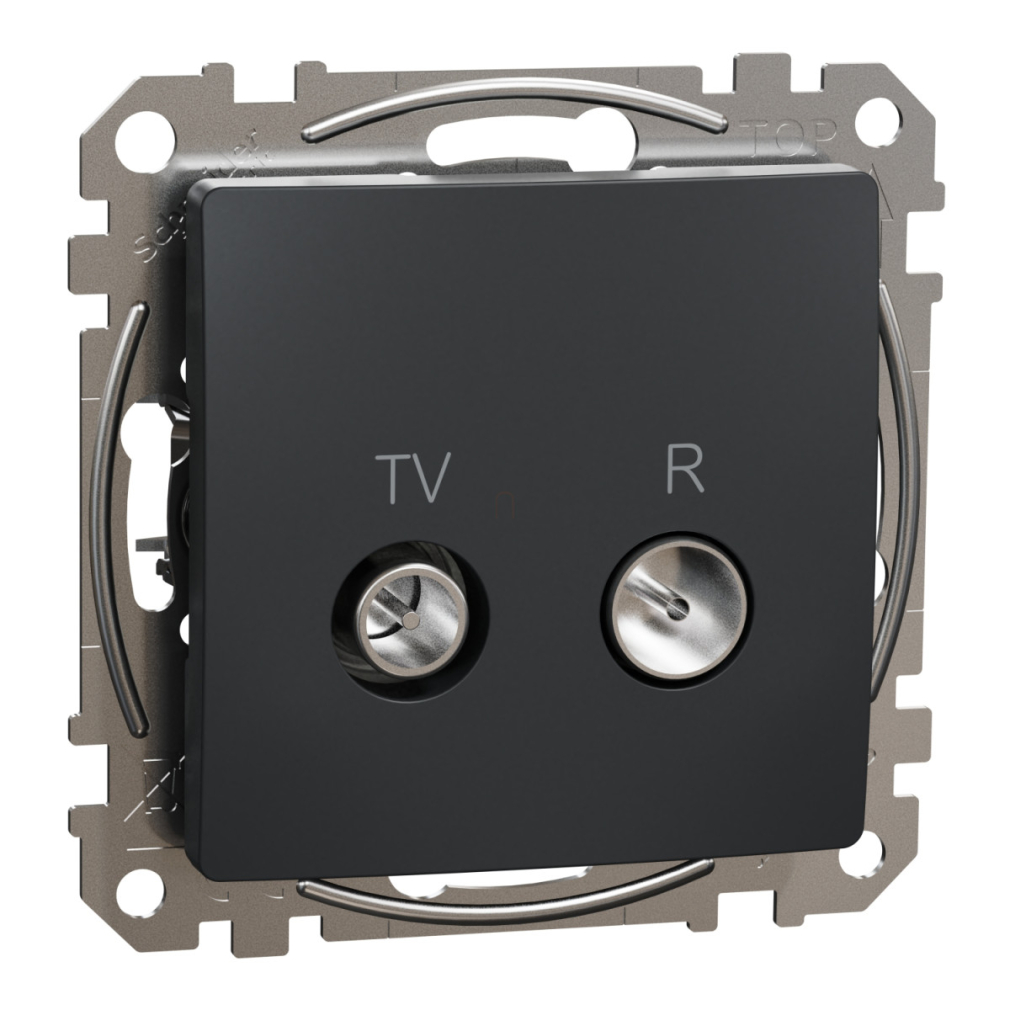

A Schneider Electric Sedna Design & Elements termékcsaládhoz tartozó SDD114471R cikkszámú TV/R aljzat egy kiváló minőségű, professzionális felhasználásra tervezett végponti (terminal) csatlakozó, amely anthracit színben elérhető. Ez a termék ideális választás mind otthoni médiarendszerekhez, mind professzionális audiovizuális installációkhoz, ahol megbízható jeltovábbításra van szükség.
A Sedna Design & Elements TV/R aljzat kifinomult technikai paraméterekkel rendelkezik, amelyek biztosítják a kiváló jeltovábbítást. A csatlakozó két kimenettel van ellátva: egy 9,52 mm-es IEC szabvány szerinti csatlakozóval a TV jelekhez, valamint egy női (female) IEC csatlakozóval a rádió jelekhez. A TV jelek esetében 47-2200 MHz frekvenciatartományban 4 dB csillapítással, míg a rádió jelek esetében 88-125 MHz frekvenciatartományban 10 dB csillapítással működik. A végzáró (end-of-line) kialakítás miatt ideálisan használható médiarendszerek utolsó elemekén.

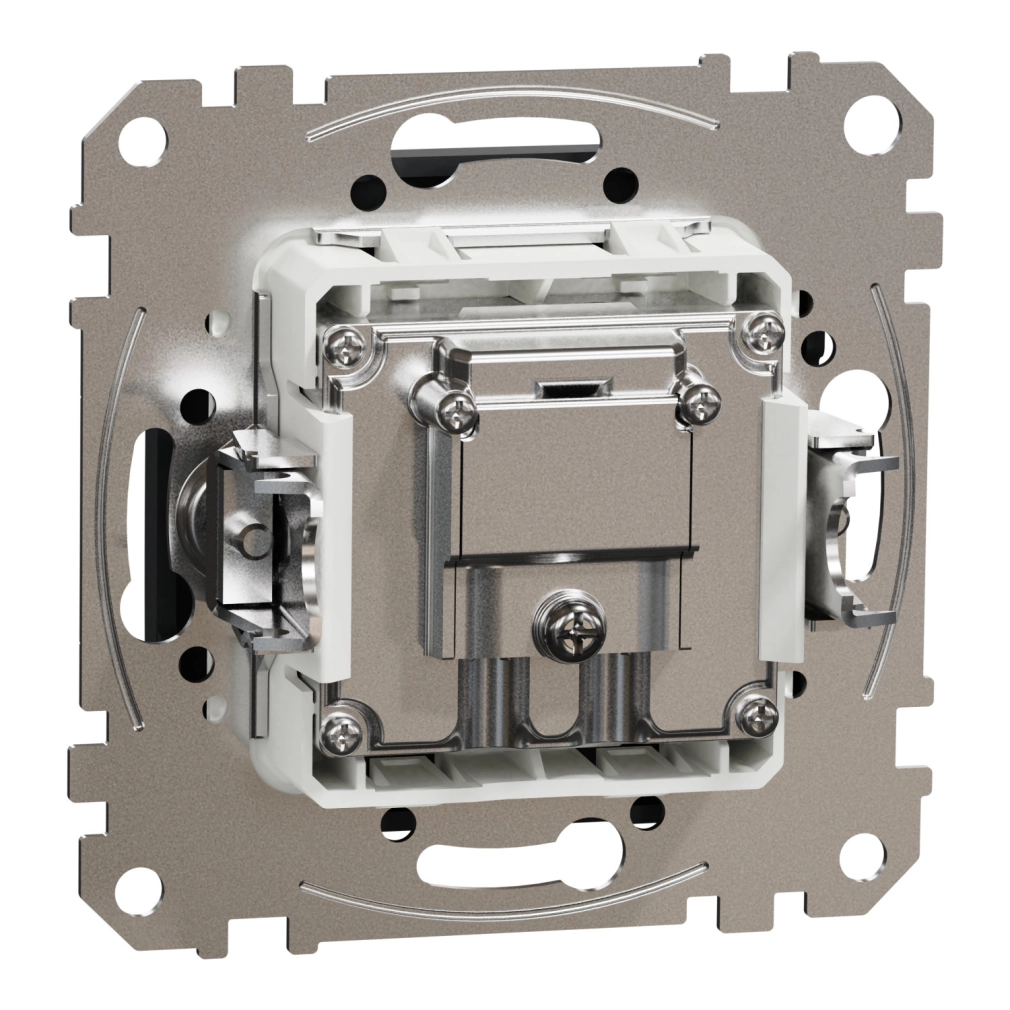

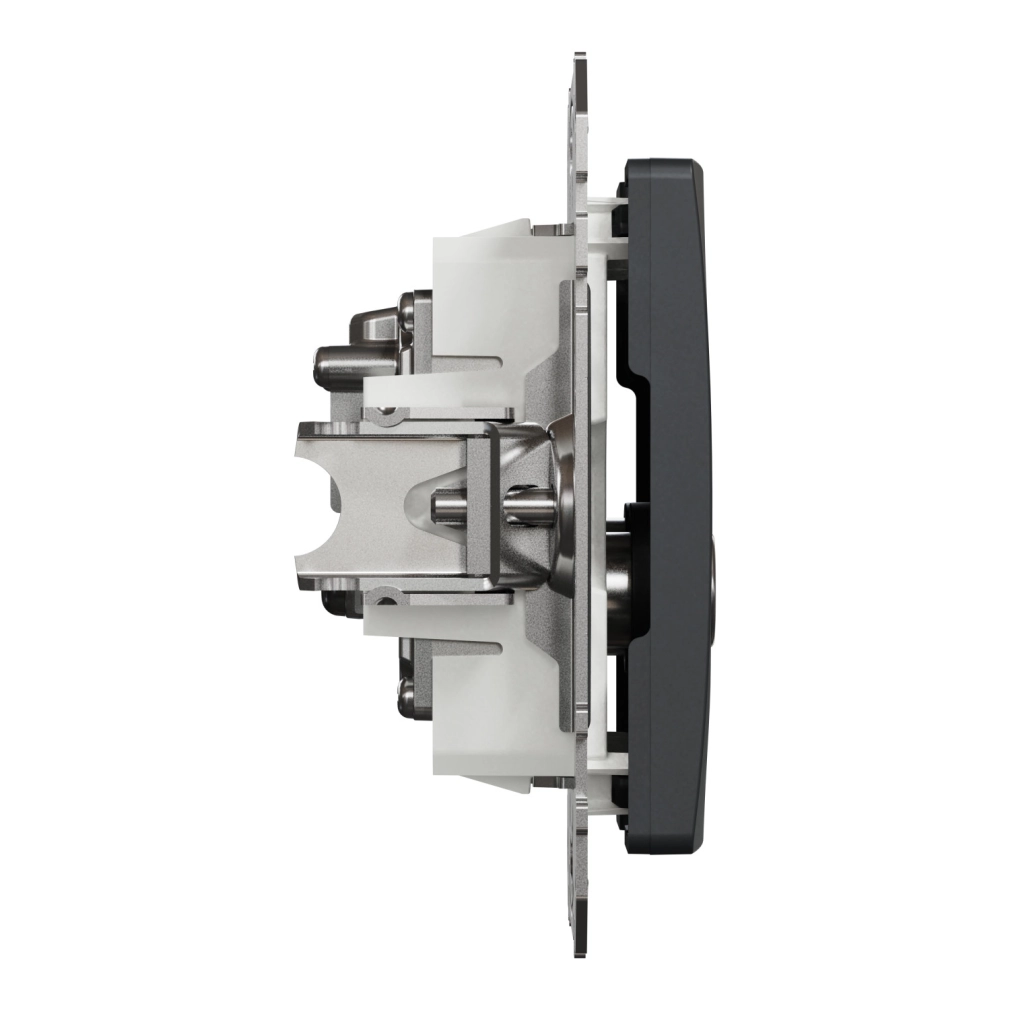

A SDD114471R termék mechanikailag is magas színvonalat képvisel. A 73 × 73 mm-es méretű előlapja mögött 34 mm mélységű szerkezet található, amelyből 14,6 mm a látható rész. A termék süllyesztett szerelésre lett tervezve, és többféle rögzítési móddal telepíthető. Használható karmokkal, melyek 55-70 mm közötti munkaterületen biztosítanak stabil rögzítést, illetve csavarokkal is felszerelhető. A 22,5 mm-es beépítési mélység lehetővé teszi a könnyű telepítést standard szerelődobozokba. Az aljzat thermoplastic ABS-UV stabilizált anyagból készült, ami tartósságot és UV-állóságot biztosít.
A Schneider Electric Sedna Design & Elements SDD114471R TV/R aljzat műszaki jellemzői között fontos kiemelni az IP20-as védettségi fokozatot, amely beltéri használatot tesz lehetővé, valamint az IK02 besorolást, ami alapszintű mechanikai védelmet biztosít. A matt felületkezelésű, antracit (RAL 7021) színű előlap jól illeszkedik modern belső terekhez, miközben csavaros csatlakozói megbízható elektromos kapcsolatot biztosítanak. A termék CE-jelöléssel rendelkezik, ami igazolja az európai szabványoknak való megfelelést. A SDD114471R cikkszámú TV/R aljzat a professzionális felhasználói igényekre lett optimalizálva, így tökéletes választás igényes otthoni médiarendszerekhez vagy kereskedelmi audiovizuális installációkhoz.
Schneider Electric Sedna Design & Elements - SDD114471R -TV/R aljzat, végzáró, 4 dB, antracit műszaki adatok
Fő jellemzők
Termékcsalád: Sedna Design & Elements
Sorozat: Sedna
Funkció: TV/R aljzat
Eszköz alkalmazása: Médiaeszköz támogatás
Szállítási forma: Mechanizmus rögzítőkerettel
TV aljzat típus: Végzáró (terminal) aljzat
Fő szín: Antracit
Kiegészítő jellemzők
TV csatlakozó típus: 1 male IEC 9,52 mm
FM csatlakozó típus: Female IEC 1
Kimenetek száma: 2
Átviteli veszteség: 4 dB
Csillapítás: 4 dB TV jelhez 47...2200 MHz frekvencián
10 dB R jelhez 88...125 MHz frekvencián
Csatlakozások: Csavaros bekötésű
Szín árnyalat: Antracit (RAL 7021)
Látható részek anyaga: Thermoplastic ABS-UV stabilizált
Terminálok jellege: Matt
Felületkezelés: Festett
Telepítés: Süllyesztett
Rögzítési mód: Karmok, karmok munkaterület tartománya: 55...70 mm
Csavarok
Méretek
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 34 mm
Látható rész mélysége: 14,6 mm
Beágyazási mélység: 22,5 mm
Védelmi jellemzők
IP védelmi fokozat: IP20
IK védelmi fokozat: IK02
Megfelelőségi jelölés: CE
Egyéb
Célpiac: Professzionális
