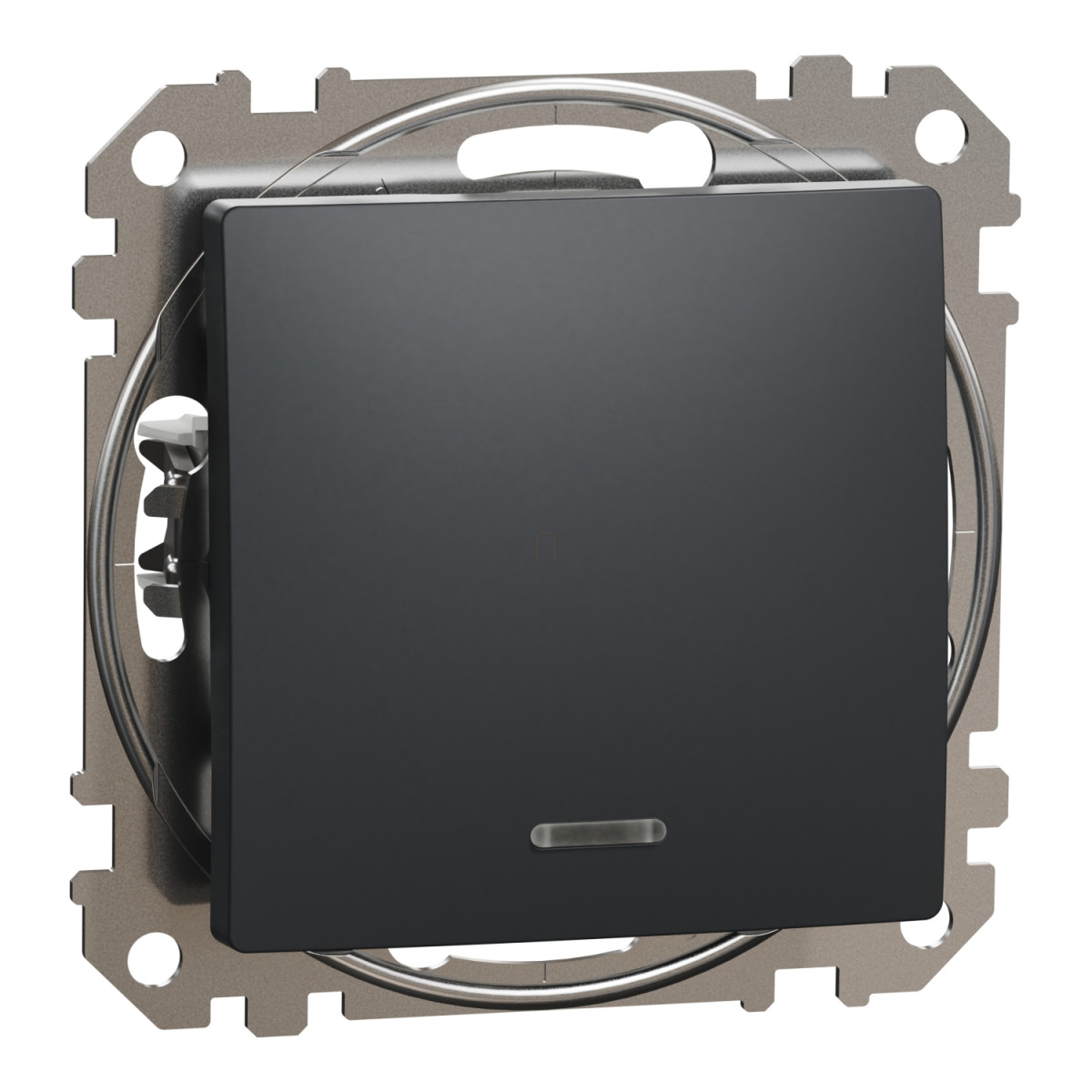

A Schneider Electric Sedna Design & Elements termékvonalából származó SDD114166L egy prémium minőségű, modern megjelenésű váltókapcsoló, mely elegáns antracit színben kapható és tökéletes választás mind lakó-, mind kereskedelmi terek villamos hálózataihoz. A termék RAL 7021 antracit színe kiválóan illeszkedik a modern belsőépítészeti trendekhez, míg a kék jelzőfény praktikus megoldást kínál a kapcsoló könnyű megtalálásához sötétben is.
A Sedna váltókapcsoló 16 AX névleges áramerősséggel rendelkezik, ami bőségesen elegendő a legtöbb háztartási és kereskedelmi alkalmazáshoz. A 250 V névleges üzemi feszültségű, egypólusú, kétirányú (1-pole 2-way) kapcsoló tervezése során a Schneider Electric kiemelt figyelmet fordított a szerelhetőségre és a felhasználóbarát funkciókra. Az elektromechanikus működésű termék maximális terhelhetősége 3680 W, és alkalmas akár beépített előtéttel rendelkező lámpák (200 W) kapcsolására is, ami sokoldalú felhasználást tesz lehetővé.
A termék telepítése rendkívül felhasználóbarát: süllyesztett kivitelben szerelhető, rögzítése történhet csavarokkal vagy a beépített körmökkel, melyek 46-60 mm-es szerelődobozban működnek optimálisan. A szerelést jelentősen megkönnyíti a termékbe épített számos innovatív funkció: a tesztelés lehetősége szétszerelés nélkül, a könnyű beállítás telepítés közben, a gyorsabb beszerelést segítő illesztési megoldások, valamint a keret falhoz történő igazításának lehetősége a rések elkerülése érdekében. A matt, UV-álló ABS műanyagból készült termék csavarozás nélküli csatlakozókapcsokkal rendelkezik, amelyek 1,5-2,5 mm² keresztmetszetű merev, sodrott vagy flexibilis vezetékek fogadására alkalmasak, 13 mm-es vezetékcsupaszolási hosszal.
A termék az IEC 60669-1 szabványnak megfelelően készült, IP20 védettséggel és IK02 ütésállósági fokozattal rendelkezik, ami megbízható védelmet biztosít átlagos beltéri használat esetén. A Schneider Electric SDD114166L váltókapcsoló 73 mm széles, 73 mm magas és 37 mm mély, míg a látható rész mélysége 24 mm. A kapcsoló CE és EAC tanúsítvánnyal is rendelkezik, ami garantálja a termék biztonságosságát és megfelelőségét. A kapcsoló kifejezetten professzionális felhasználásra készült, és szerelését szakképzett villanyszerelőnek kell végeznie. A Sedna sorozat innovatív műszaki megoldásai, mint például a körmök visszaállítási funkciója, a rejtett körmök a könnyebb dobozba helyezésért, valamint a több hely a vezetékeknek a dobozban, mind-mind a telepítés egyszerűsítését szolgálják.
Schneider Electric Sedna Design & Elements - SDD114166L -Váltókapcsoló, kék jelzőfénnyel, 16AX, antracit műszaki adatok
Általános tulajdonságok
Terméksorozat: Sedna
Termék vagy komponens típusa: Kapcsoló
Eszköz megjelenése: Mechanizmus rögzítő kerettel és fedlappal
Eszköz alkalmazása: Vezérlőkapcsoló
Billentyűk száma: 1
Kapcsoló funkció: 1-pólusú, 2-utas
Színárnyalat: Antracit (RAL 7021)
Villamos jellemzők
Névleges áramerősség: 16 AX
Névleges üzemi feszültség: 250 V
Hálózat típusa: AC
Hálózati frekvencia: 50 Hz
Teljesítménytartomány: 3680 W
Terhelés típusa: 1 lámpa beépített előtéttel (200 W)
Műszaki jellemzők
Technológia típusa: Elektromechanikus
Eszköz rögzítése: Süllyesztett
Rögzítési mód: Csavarok
Rögzítési mód: Körmök, körmök munkaterület tartománya: 46…60 mm
Működtető: Billentyű
Felületi kivitel: Matt
Felületi kezelés: Festett
Anyag: Hőre lágyuló ABS-UV stabilizált
Helyi jelzés: Kék jelzőfény
Csatlakozó típusa: Csavarozás nélküli csatlakozók
Kábelkeresztmetszet: 1,5…2,5 mm²
Vezeték szerkezete: Merev, Sodrott, Flexibilis
Vezeték csupaszolási hossza: 13 mm
Mechanikai tulajdonságok
IK védelmi fokozat: IK02
IP védelmi fokozat: IP20
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 37 mm
Látható rész mélysége: 24 mm
Szabványok és tanúsítványok
Megfelelőségi jelölés: CE
Termék tanúsítványok: EAC
Szabványok: IEC 60669-1
Telepítési előnyök
Könnyebb telepítés több hellyel a vezetékeknek a dobozban
Rejtett körmök a termék dobozba történő könnyű behelyezéséhez
Köröm-visszahúzó funkció
Feszültség tesztelése a termék szétszerelése nélkül
Könnyű beállítás telepítés közben, gyorsabb beszerelés
A fedőkeret gyors és könnyű rögzítése a kapcsolóra
A keret falhoz igazítása a rések elkerülése érdekében
Beállítás lehetősége közvetlenül a rögzítőcsavarok meghúzása előtt
