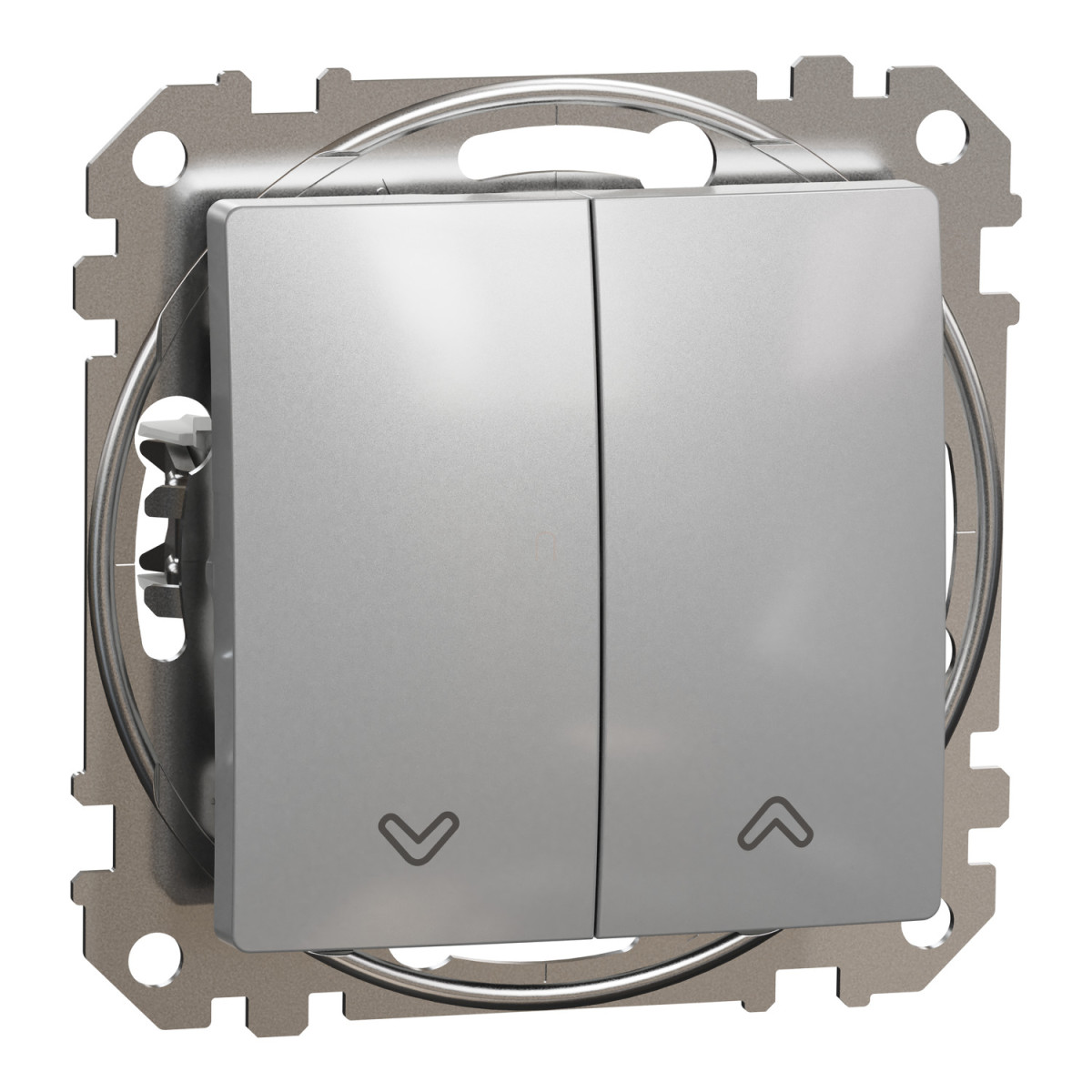

A Schneider Electric Sedna Design & Elements redőnynyomó kapcsolója (SDD113114) modern, stílusos megoldást kínál otthonod redőnymozgató rendszereinek vezérlésére. Ez az alumínium színű (RAL 7047) kivitelű redőnynyomó tökéletes választás korszerű lakásokba, irodákba, kereskedelmi egységekbe, ahol a praktikum mellett a dizájn is fontos szempontot jelent.
A kapcsoló maximálisan 10A áramerősséget képes kapcsolni 250V AC feszültségen, így 2300W teljesítményig alkalmas redőnymotorok, árnyékolástechnikai meghajtók működtetésére. A két billentyűs kialakítás egyszerűvé teszi a használatot - az UP-DOWN jelölés egyértelműen mutatja a működtetési irányokat. A termék speciális elektronikus reteszeléssel rendelkezik, amely megakadályozza a két irány egyidejű kapcsolását, védve ezzel a motort és az elektromos rendszert a károsodástól. A kapcsoló IP20 védettséggel rendelkezik, ami a beltéri használathoz tökéletesen megfelelő.
A Sedna Design & Elements SDD113114 típusú redőnynyomó beépítése rendkívül egyszerű. A 73 x 73 mm méretű előlappal rendelkező kapcsoló süllyesztett szerelésű, a rögzítéshez hagyományos csavarok vagy a praktikus rögzítőkarmok is használhatók. A karmok munkaterülete 52-67 mm között állítható, így a legtöbb szabványos szerelődobozba könnyedén beépíthető. A 37 mm beépítési mélység szintén a standard méretekhez igazodik. A huzalozás különösen egyszerű a csavarmentes (screwless) bekötési rendszernek köszönhetően, amely 1,5-2,5 mm² keresztmetszetű merev, flexibilis vagy sodrott vezetékek fogadására alkalmas. A vezetékek előkészítéséhez 13 mm-es csupaszítási hossz szükséges.
A Schneider Electric különös figyelmet fordított a szerelhetőségre is. Az eszköz felszerelése gyors és biztonságos, a huzalozás egyszerűen elvégezhető. A termék mechanizmusa rögzítőkerettel és központi fedőlappal érkezik, így a teljes szerelési folyamat átgondolt és hatékony. Az üzembe helyezés után a matt felületkezelésű, festett előlap elegáns megjelenést biztosít. Az UV-stabilizált ABS alapanyagnak köszönhetően a termék színtartós, ellenáll a napfény okozta elváltozásoknak. A SDD113114 cikkszámú redőnykapcsoló az intuitív használhatóság mellett a Schneider Electric megbízható minőségét és hosszú élettartamát garantálja.
Schneider Electric Sedna Design & Elements - SDD113114 -Redőnynyomó, rugós bekötés, 10AX, alumínium műszaki adatok
Főbb jellemzők
Termékkategória: Push-button
Sorozat: Sedna Design & Elements
Termékcsalád: Sedna
Funkció: Redőnyvezérlő (Roller blind)
Alkalmazás: Redőny működtető (Blind actuator)
Nyomógombok száma: 2
Szerelési mód: Süllyesztett
Szállítási forma: Mechanizmus rögzítőkerettel és központi fedőlappal
Jelölés: UP-DOWN
Csatlakozó típusa: Csavarmentes (screwless) sorkapocs
Színárnyalat: Alumínium (RAL 7047)
Műszaki paraméterek
Reteszelés típusa: Elektronikus
Teljesítmény tartomány: 2300 W
Névleges áramerősség: 10 A 250 V AC feszültségen
Kapocsfogadás: 2 vezeték, 1,5...2,5 mm²
Vezeték típusok: Merev, Flexibilis, Sodrott
Vezeték csupaszítási hossz: 13 mm
Látható részek anyaga: Hőre lágyuló műanyag ABS-UV stabilizált
Felületi kivitel: Matt
Felületkezelés: Festett
Rögzítési mód: Karmok (működési tartomány: 52-67 mm), Csavarok
Méretek
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 37 mm
Látható rész mélysége: 24 mm
Megfelelőségi adatok
Megfelelőségi jelölés: CE
Terméktanúsítványok: EAC
IP védettségi fokozat: IP20
Célcsoport: Professzionális, Barkács (Do it yourself)
Bekötési útmutató
Figyelem! A terméket képesített villanyszerelőnek kell telepítenie és csatlakoztatnia, aki megfelelő szaktudással rendelkezik. Be kell tartani a vonatkozó telepítési szabványokat (IEC 60364), a helyi csatlakoztatási szabályokat és építési előírásokat. Az utasítások figyelmen kívül hagyása halált vagy súlyos sérülést okozhat.
