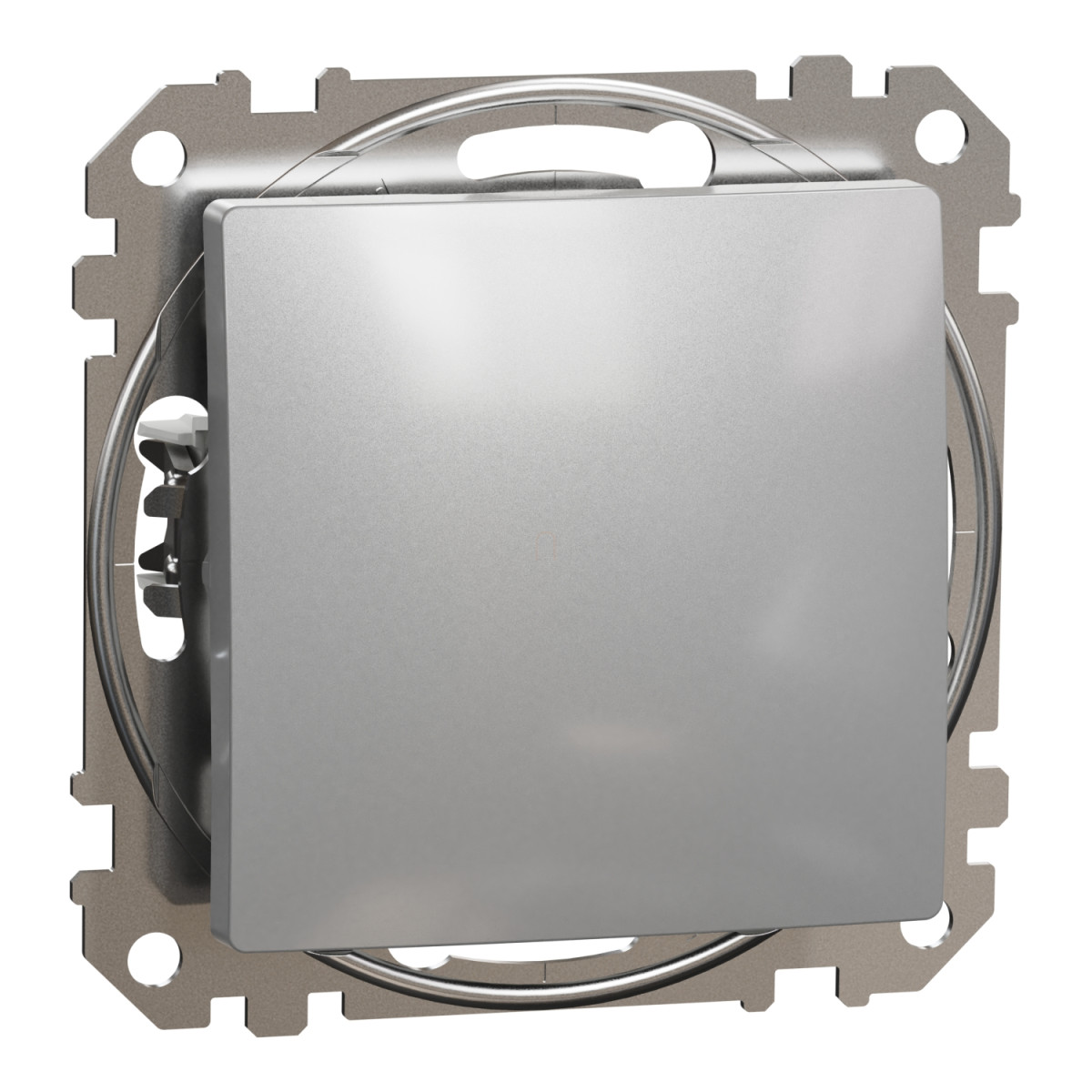

A Schneider Electric Sedna Design & Elements sorozatú SDD113111 típusszámú egypólusú nyomógomb egy prémium kategóriás elektromos szerelvény, amely tökéletes választás modern otthonok és professzionális környezetek számára. Ez a 10A terhelhetőségű, elegáns alumínium színű kapcsoló a funkcionalitás és az esztétika tökéletes ötvözete, amely harmonikusan illeszkedik bármilyen belső térbe.
A Sedna termékcsalád ezen eleme mechanizmussal és rögzítőkerettel együtt kerül forgalomba, így komplett megoldást kínál. A matt felületkezelésű, RAL 7047 alumínium színárnyalatú nyomógomb elektromechanikus technológiával működik, és 250V névleges üzemi feszültség mellett akár 2300W teljesítményig terhelhető. Az egypólusú, egyutas kapcsolófunkció (1-pole 1-way) révén tökéletes választás világítási rendszerek vagy más elektromos berendezések vezérlésére. Az 50 Hz-es váltakozó áramú hálózatokhoz tervezett termék teljes mértékben megfelel a szigorú európai szabványoknak, amit a CE és az EAC tanúsítványok is bizonyítanak.
A nyomógomb telepítése rendkívül egyszerű a Sedna termékcsalád innovatív megoldásainak köszönhetően. A süllyesztett kivitelű szerelvény rögzítése történhet karmos megoldással (46-60 mm munkaterjedelem) vagy csavarokkal. A készülék különlegessége a csavarmentes bekötési technológia, amely gyors és biztonságos vezetékrögzítést tesz lehetővé. A termék 1,5-2,5 mm² keresztmetszetű merev, sodrott vagy flexibilis vezetékekkel használható, 13 mm csupaszolási hossz mellett. A kónikus kialakítású vezetékbemenetek megkönnyítik a telepítést, mivel segítenek a vezetékek pontos pozícionálásában. A kapcsoló "ON" jelölése segít a gyorsabb beállításban, mivel nincs szükség a helyes pozíció ellenőrzésére. A kapcsoló típusa és a csatlakozási lehetőségek jól láthatóak, a beépített áramkör pedig egyértelműen mutatja, hogy melyik terminálhoz kell csatlakozni.
Az SDD113111 nyomógomb méreteiben is illeszkedik a modern igényekhez: 73 mm × 73 mm-es méretével, 37 mm-es teljes mélységével és 24 mm-es látható mélységével kompakt megoldást kínál. Az IP20 védettségi fokozat és az IK02 mechanikai védettség megfelelő védelmet biztosít normál beltéri használat esetén. A Sedna termékcsalád további előnyei közé tartozik a könnyű szerelhetőség: a nagyobb hely a dobozban lévő vezetékek számára, a rejtett karmok a termék dobozba való könnyű beillesztéséhez, a karom-visszahúzó funkció, valamint a falhoz való keret beállításának lehetősége a rések elkerülése érdekében. A termék közvetlenül a szerelés során is tesztelhető feszültségre a szétszerelés szükségessége nélkül, továbbá könnyen igazítható a telepítés során, ami gyorsabb felszerelést tesz lehetővé.
Schneider Electric Sedna Design & Elements - SDD113111 -Egypólusú nyomó, rugós bekötés, 10A, (101N), alumínium műszaki adatok
Általános jellemzők
Termékcsalád: Sedna
Termék típusa: Nyomógomb
Eszköz kivitele: Mechanizmus rögzítőkerettel
Eszköz alkalmazása: Nyomógomb
Billentyűk száma: 1
Kapcsolófunkció: 1-pólusú 1-utas
Névleges áramerősség: 10 A
Névleges üzemi feszültség [Ue]: 250 V
Hálózat típusa: AC
Hálózati frekvencia: 50 Hz
Szín: Alumínium (RAL 7047)
Kiegészítő jellemzők
Technológia típusa: Elektromechanikus
Készülék felszerelése: Süllyesztett
Rögzítési mód: Karmok, karmok munkatartománya: 46...60 mm
Csavarok, karmok munkatartománya:
Működtető: Nyomógomb
Teljesítmény tartomány: 2300 W
Felületi kivitel: Matt
Felületkezelés: Festett
Anyag: Hőre lágyuló ABS-UV stabilizált
Csatlakozó típusa: Csavarmentes terminálok
Kábel keresztmetszet: 1,5...2,5 mm²
Vezeték szerkezete: Merev
Sodrott
Hajlékony
Vezeték csupaszolási hossz: 13 mm
IK védettségi fok: IK02
Méretek
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 37 mm
Látható rész mélysége: 24 mm
Környezet
IP védettségi fok: IP20
Megfelelőségi jelzés: CE
Termék tanúsítványok: EAC
Szabványok: IEC 60669-1
