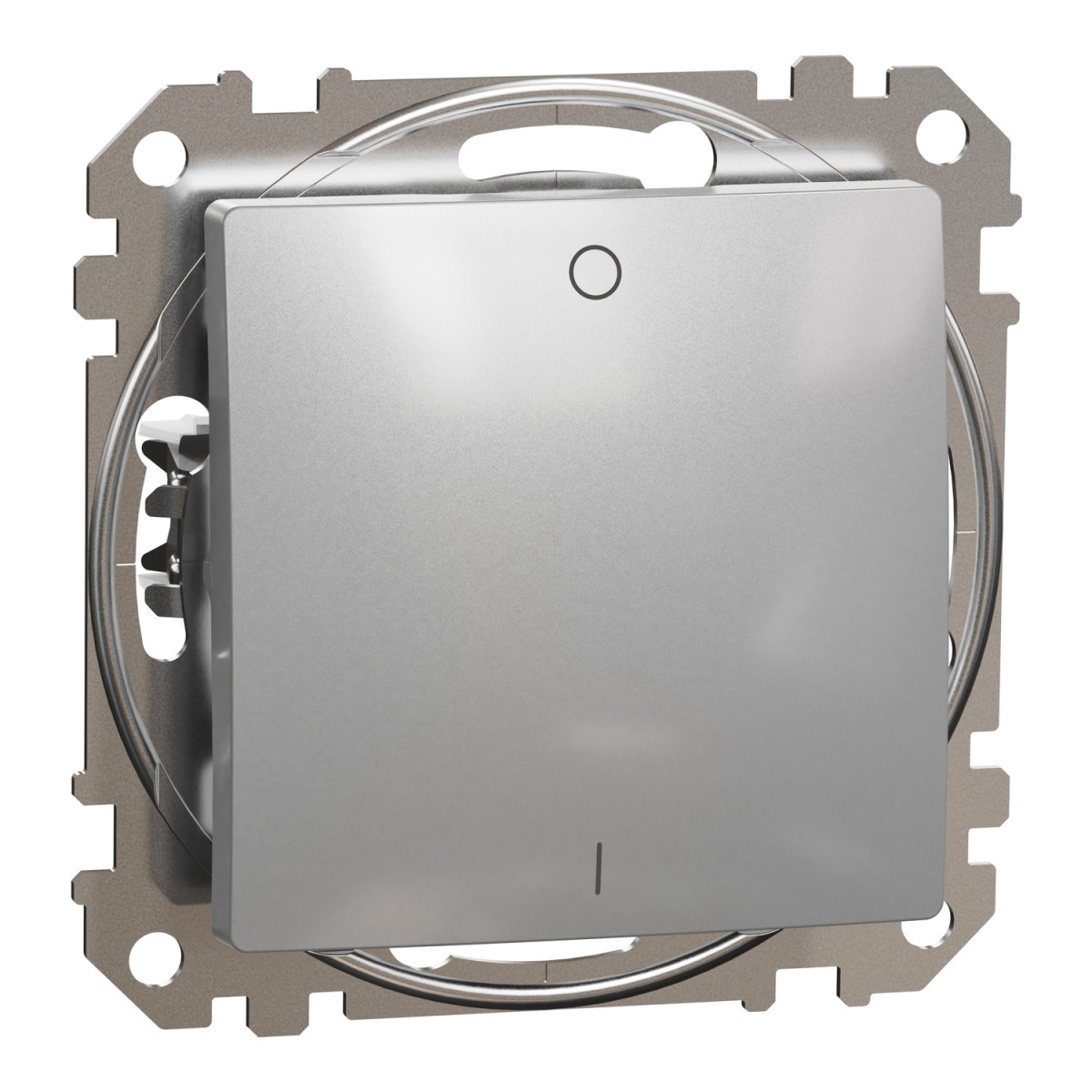

A Schneider Electric Sedna Design & Elements termékcsaládjához tartozó SDD113102 cikkszámú kétpólusú kapcsoló a professzionális villanyszerelési megoldások kiemelkedő darabja. Ez az alumínium (RAL 7047) színárnyalatú, matt felületű kapcsoló tökéletes választás modern otthonok és kereskedelmi létesítmények számára, ahol a funkcionalitás és az esztétikum egyaránt fontos szempont.
A termék 10 AX névleges árammal és 250 V üzemi feszültséggel rendelkezik, így megbízhatóan használható váltóáramú (AC) hálózatokban, 50 Hz hálózati frekvencián. A SDD113102 kapcsoló teljesítmény tartománya 2300 W, és alkalmas akár 100 W teljesítményű, integrált előtéttel rendelkező lámpa vezérlésére is. A készülék elektromechanikus technológiával működik, és egyetlen billentyűvel rendelkezik, amely 2-pólusú, 1-irányú kapcsolási funkcióval bír.
A Sedna Design & Elements kapcsoló telepítése rendkívül felhasználóbarát. A mechanizmus rögzítőkerettel és fedőlappal kerül forgalomba, és süllyesztett kivitelben szerelhető. A rögzítés történhet csavarral vagy karmokkal, utóbbinál a karmok munkatartománya 51-70 mm között van. A termék innovatív, csavarmentes csatlakozókkal rendelkezik, amelyekhez 1,5-2,5 mm² keresztmetszetű merev, sodrott vagy flexibilis vezeték csatlakoztatható. A vezetékek csupaszolási hossza 13 mm. Az egyszerű és biztonságos telepítést segíti az "ON" jelzéssel ellátott kapcsolóbetét, amely segít gyorsabban felszerelni a terméket anélkül, hogy ellenőrizni kellene a helyes pozíciót. A kúpos kialakítású vezetékbemenetek a csatlakozókban megkönnyítik a vezetékek bevezetését.
A termék 73 mm szélességgel és magassággal, valamint 37 mm beépítési mélységgel rendelkezik, a látható rész mélysége 24 mm. A kapcsoló ütésállósági fokozata IK02, védelmi osztálya IP20. A Sedna Design & Elements termékcsalád elektromos telepítése csak szakképzett villanyszerelő által végezhető, az IEC 60669-1 szabványnak megfelelően. A kapcsoló hátoldalán található bekötési rajz és jelölések egyértelműen mutatják, hogy melyik terminálhoz milyen csatlakozást kell kialakítani. A termék rendelkezik CE és EAC megfelelőségi jelöléssel, ami garantálja a minőséget és a biztonságot. A Schneider Electric SDD113102 kapcsoló telepítését megkönnyítik olyan innovatív funkciók, mint a könnyebb elhelyezés a dobozban több hely biztosításával a vezetékeknek, a rejtett karmok a termék dobozba való könnyű beillesztéséhez, a karom-visszahúzó funkció, és a feszültség tesztelésének lehetősége a termék szétszerelése nélkül.
Schneider Electric Sedna Design & Elements - SDD113102 -Kétpólusú kapcsoló, rugós bekötés, 10AX, (102), alumínium műszaki adatok
Általános jellemzők
Termékcsalád: Sedna
Termék típusa: Kapcsoló
Készülék kivitele: Mechanizmus rögzítőkerettel és fedőlappal
Készülék alkalmazása: Vezérlőkapcsoló
Billentyűk száma: 1
Kapcsoló funkció: 2-pólusú 1-irányú
Névleges áram: 10 AX
Névleges üzemi feszültség: 250 V
Hálózat típusa: AC
Hálózati frekvencia: 50 Hz
Színárnyalat: Alumínium (RAL 7047)
Kiegészítő információk
Technológia típusa: Elektromechanikus
Készülék szerelése: Süllyesztett
Rögzítési mód: Csavarok
Rögzítési mód: Karmok, karmok munkatartománya: 51...70 mm
Működtető: Billentyű
Terhelés típusa: 1 lámpa integrált előtéttel (100 W)
Teljesítmény tartomány: 2300 W
Felületi kivitel: Matt
Felületkezelés: Festett
Anyag: Hőre lágyuló ABS-UV stabilizált
Csatlakozók típusa: Csavarmentes csatlakozók
Kábel keresztmetszet: 1,5...2,5 mm²
Vezetékszerkezet: Merev, Sodrott, Flexibilis
Vezeték csupaszolási hossza: 13 mm
IK védettségi fokozat: IK02
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 37 mm
Látható rész mélysége: 24 mm
Környezeti jellemzők
IP védettségi fokozat: IP20
Megfelelőségi jelölés: CE
Termék tanúsítványok: EAC
Szabványok: IEC 60669-1
Telepítési sajátosságok
Célcsoport: Professzionális
