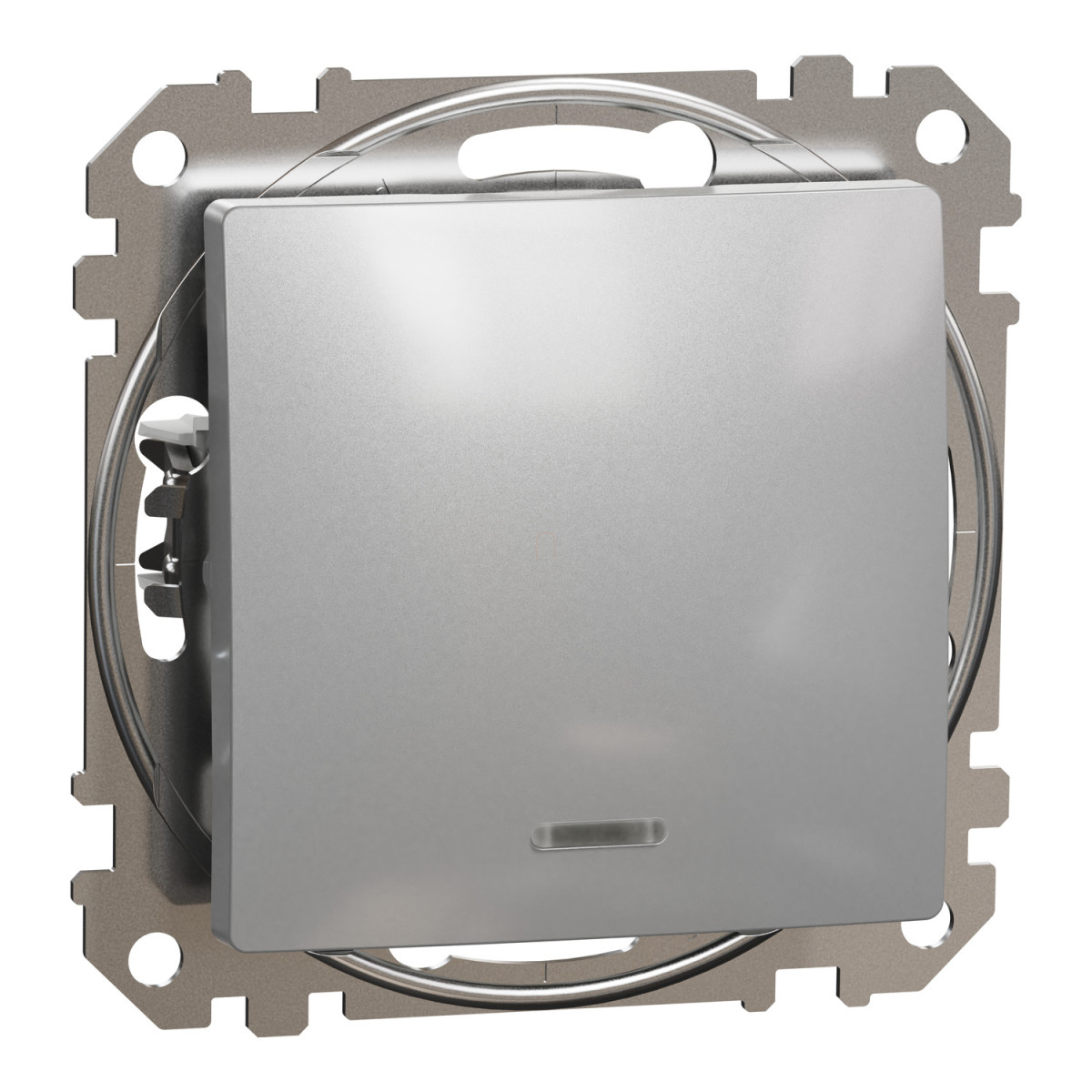

A Schneider Electric Sedna Design & Elements termékcsaládhoz tartozó SDD113101N cikkszámú kapcsoló a minőségi villanyszerelés egyik alapeleme. Ez az egypólusú, 1-es váltó (1-pole 1-way) kapcsoló elegáns alumínium (RAL 7047) színben készült, matt felülettel, amely tökéletesen illeszkedik a modern otthonok és irodák belső teréhez.
A kapcsoló kiváló műszaki paraméterekkel rendelkezik: 10 AX névleges áramerősség, 250 V névleges üzemi feszültség mellett működik, 50 Hz-es AC hálózaton. A kapcsolóban piros jelzőfény található, amely segíti a sötétben való megtalálást. Maximális teljesítménye 2300 W, így biztonsággal használható különböző terhelések kapcsolására, például integrált előtétes lámpák (100 W) működtetésére is.
A Sedna SDD113101N kapcsoló szerelése rendkívül egyszerű és gyors a termék átgondolt kialakításának köszönhetően. A rögzítési mód lehet csavaros, vagy rugós rögzítőkarmokkal (46-60 mm munkaterjedelem) történő. A csatlakoztatás csavarmentes (screwless) sorkapcsokkal történik, amelyek 1,5-2,5 mm² keresztmetszetű merev, sodrott vagy flexibilis vezetékeket fogadnak. A vezetékek csupaszítási hossza 13 mm. Az eszköz süllyesztett kivitelben készül, amely magában foglalja a mechanizmust, a rögzítőkeretet és a fedőlapot. A kapcsoló méretei: 73 mm × 73 mm × 37 mm, a látható rész mélysége 24 mm.
A termék IP20 érintésvédelmi és IK02 ütésállósági fokozattal rendelkezik, így beltéri használatra készült. Megfelel az IEC 60669-1 szabványnak, rendelkezik CE és EAC tanúsítvánnyal. A célközönség elsősorban a professzionális felhasználók, villanyszerelők köre. A Sedna termékcsalád számos innovatív megoldást kínál a telepítés megkönnyítésére: a speciális csatlakozóterminálok kónuszos kialakítása megkönnyíti a vezetékek bevezetését, az "ON" jelölés segíti a gyors beállítást, a rejtett rögzítőkarmok egyszerűsítik a dobozba szerelést, és a termék feszültség alatt is tesztelhető a szétszerelése nélkül.
Schneider Electric Sedna Design & Elements - SDD113101N -Egypólusú kapcsoló, EF, 10AX, alumínium műszaki adatok
Főbb jellemzők
Termékcsalád: Sedna
Terméktípus: Kapcsoló
Eszköz megjelenés: Mechanizmus rögzítőkerettel és fedőlappal
Eszköz alkalmazás: Vezérlő kapcsoló
Billentyűk száma: 1
Kapcsoló funkció: 1-pólusú 1-utas
Névleges áram: 10 AX
Névleges üzemi feszültség: 250 V
Hálózat típusa: AC
Hálózati frekvencia: 50 Hz
Szín: Alumínium (RAL 7047)
Kiegészítő információk
Technológia típusa: Elektromechanikus
Eszköz felszerelés: Süllyesztett
Rögzítési mód: Csavarok
Rögzítési mód: Karmok, karmok munkaterjedelem: 46...60 mm
Működtető: Billentyű
Terhelés típusa: 1 integrált előtétes lámpa (100 W)
Teljesítmény tartomány: 2300 W
Felületi kivitel: Matt
Felületkezelés: Festett
Anyag: Hőre lágyuló ABS-UV stabilizált
Helyi jelzés: Piros helyzetjelző fény
Sorkapcsok típusa: Csavarmentes sorkapcsok
Kábelkeresztmetszet: 1,5...2,5 mm²
Vezeték típusa: Merev, Sodrott, Flexibilis
Vezeték csupaszítási hossz: 13 mm
IK védettségi fok: IK02
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 37 mm
Látható rész mélysége: 24 mm
Célcsoport: Professzionális
Környezet
IP védettségi fok: IP20
Megfelelőségi jelölés: CE
Termék tanúsítványok: EAC
Szabványok: IEC 60669-1
