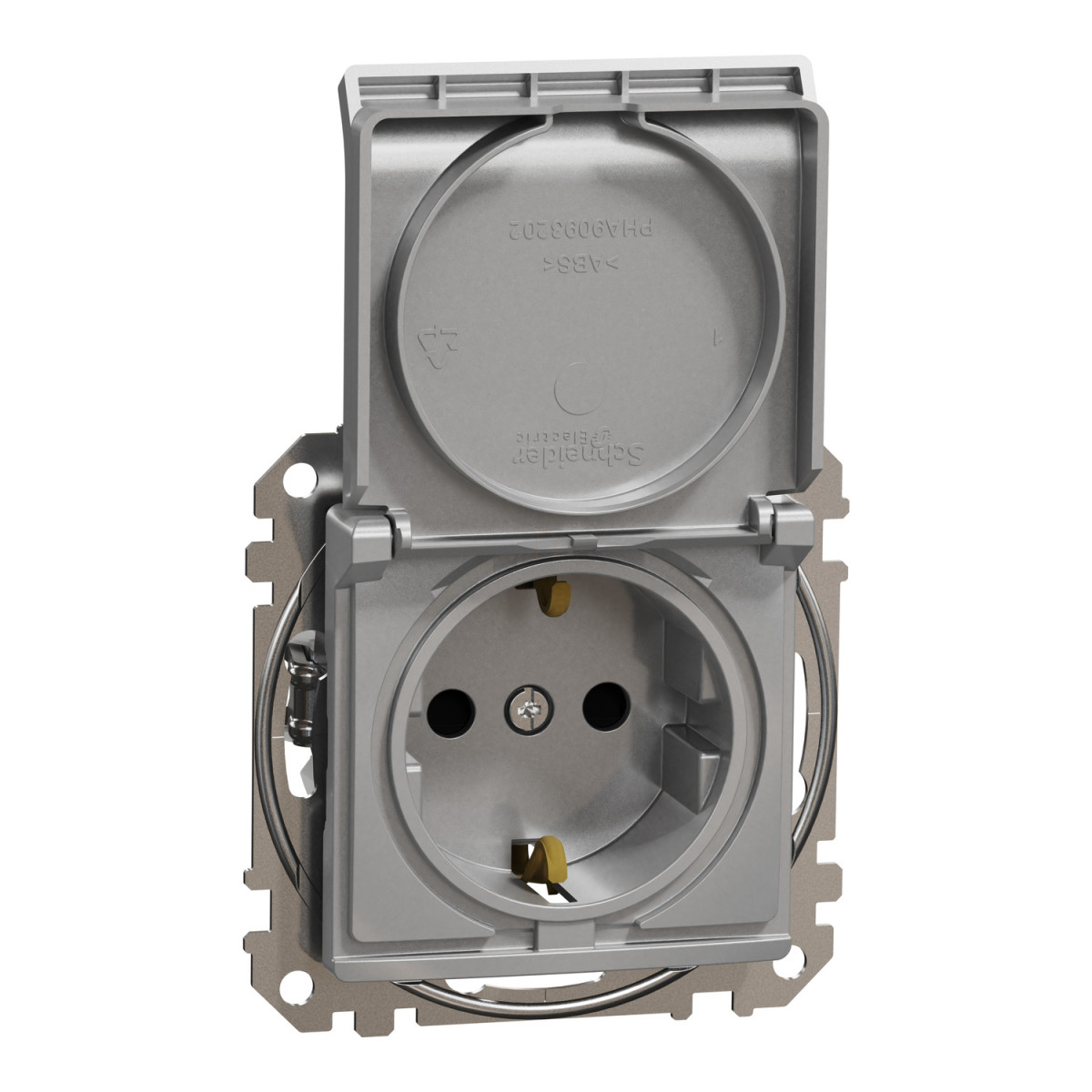

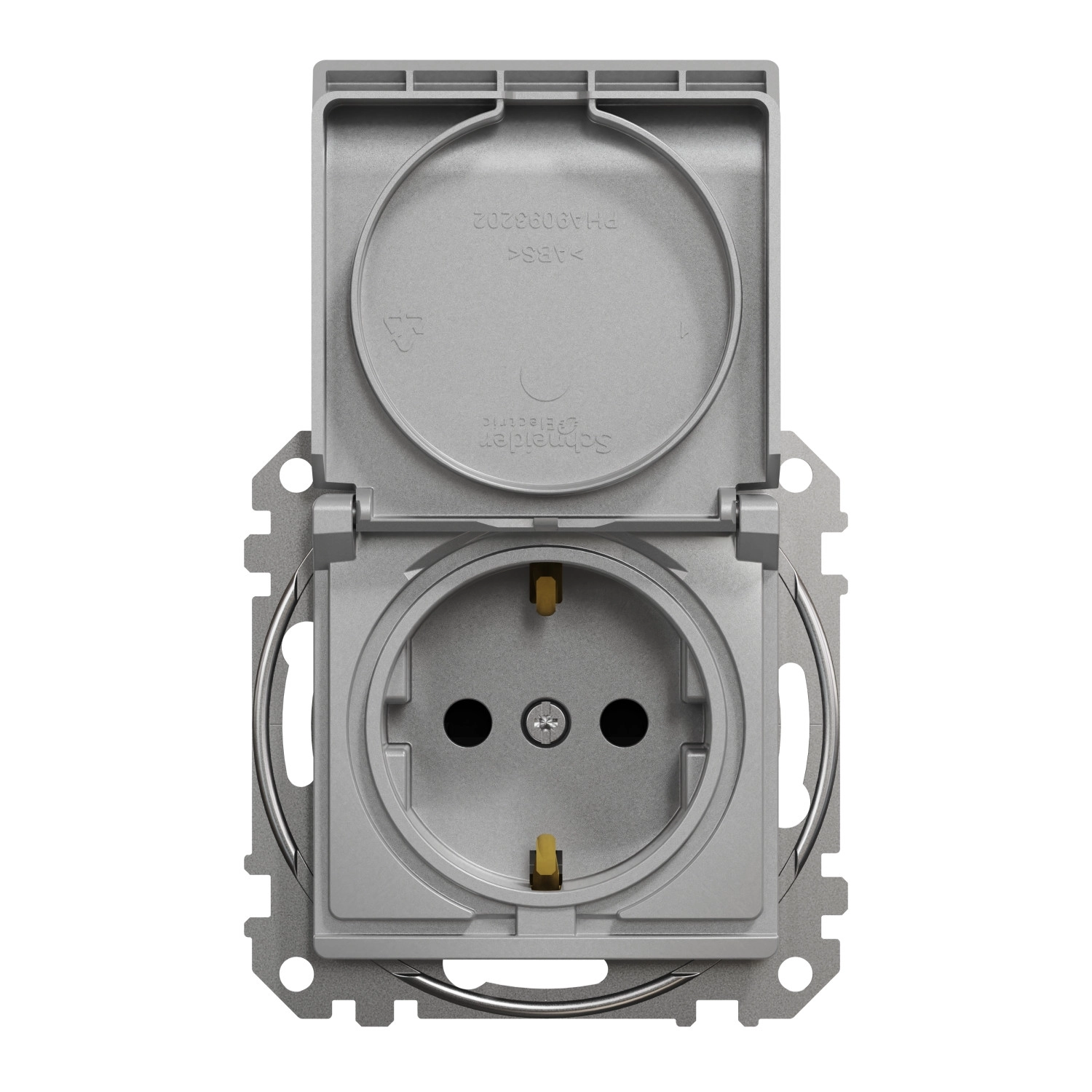

A Schneider Electric Sedna Design & Elements SDD113023 típusú csatlakozóaljzat tökéletes választás mindazok számára, akik a modern dizájnt és a megbízható teljesítményt egyaránt fontosnak tartják elektromos berendezéseik számára. Ez a 16 A-es, 250 V-os, oldalsó földelésű konnektor alumínium színben kapható, amely elegáns megjelenésével bármely belső tér stílusát kiemeli. A termék különlegessége a beépített biztonsági zsalu és a csapófedél, amelyek nemcsak esztétikus megjelenést biztosítanak, hanem védelmet is nyújtanak a por és a nem kívánt érintés ellen.
A Schneider Electric SDD113023 csatlakozóaljzat rugalmas telepítési lehetőségeket kínál, hiszen egyaránt alkalmas süllyesztett és felületre szerelt kivitelben történő felszerelésre. A készülék rögzítése történhet csavarokkal vagy karmokkal, a karmok munkaterjedelmének tartománya 52-69 mm közötti, ami sokféle falszerkezethez való alkalmazkodást tesz lehetővé. A matt felületkezelésű alumínium (RAL 7047) burkolat polikarbonátból (PC) készült, amely tartósságot és strapabíróságot kölcsönöz a terméknek. A CEE 7/3 szabvány szerint készült konnektor tökéletesen illeszkedik a hazai és európai elektromos rendszerekhez.

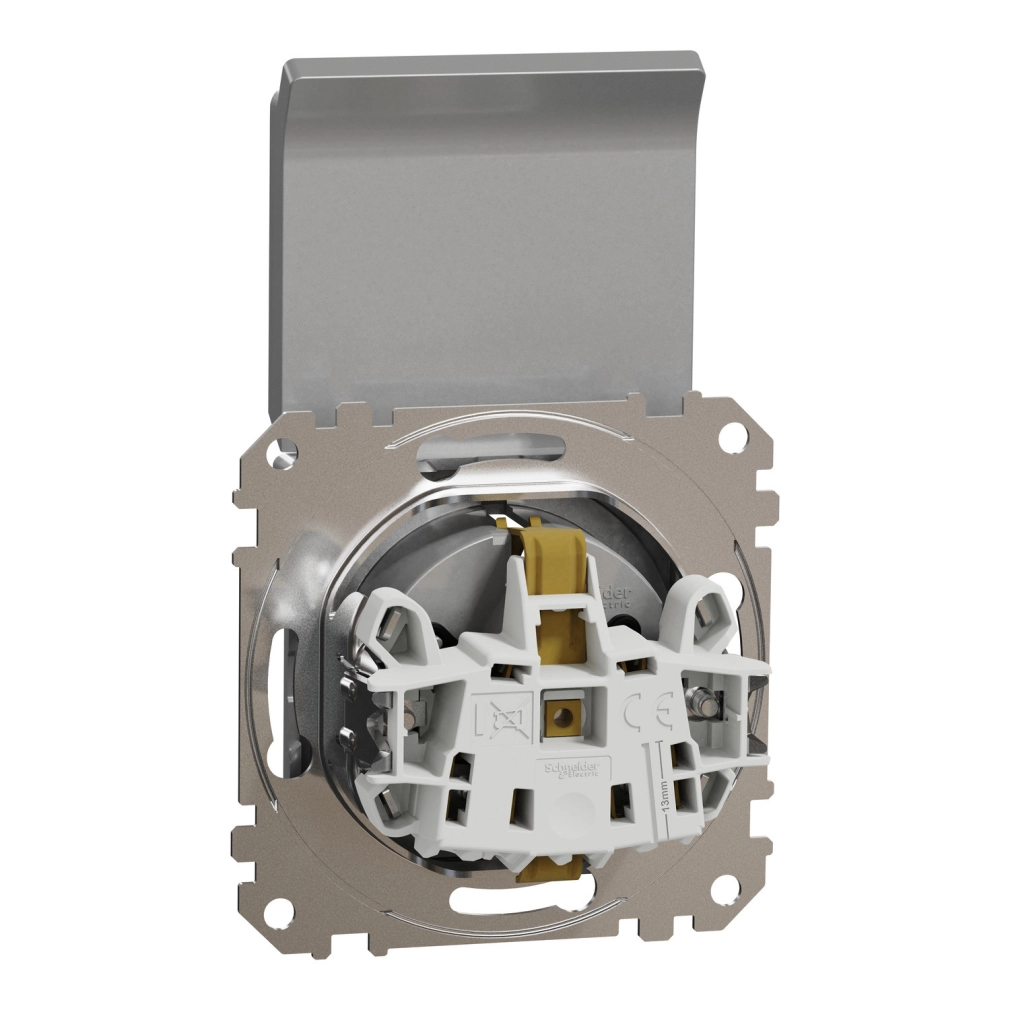

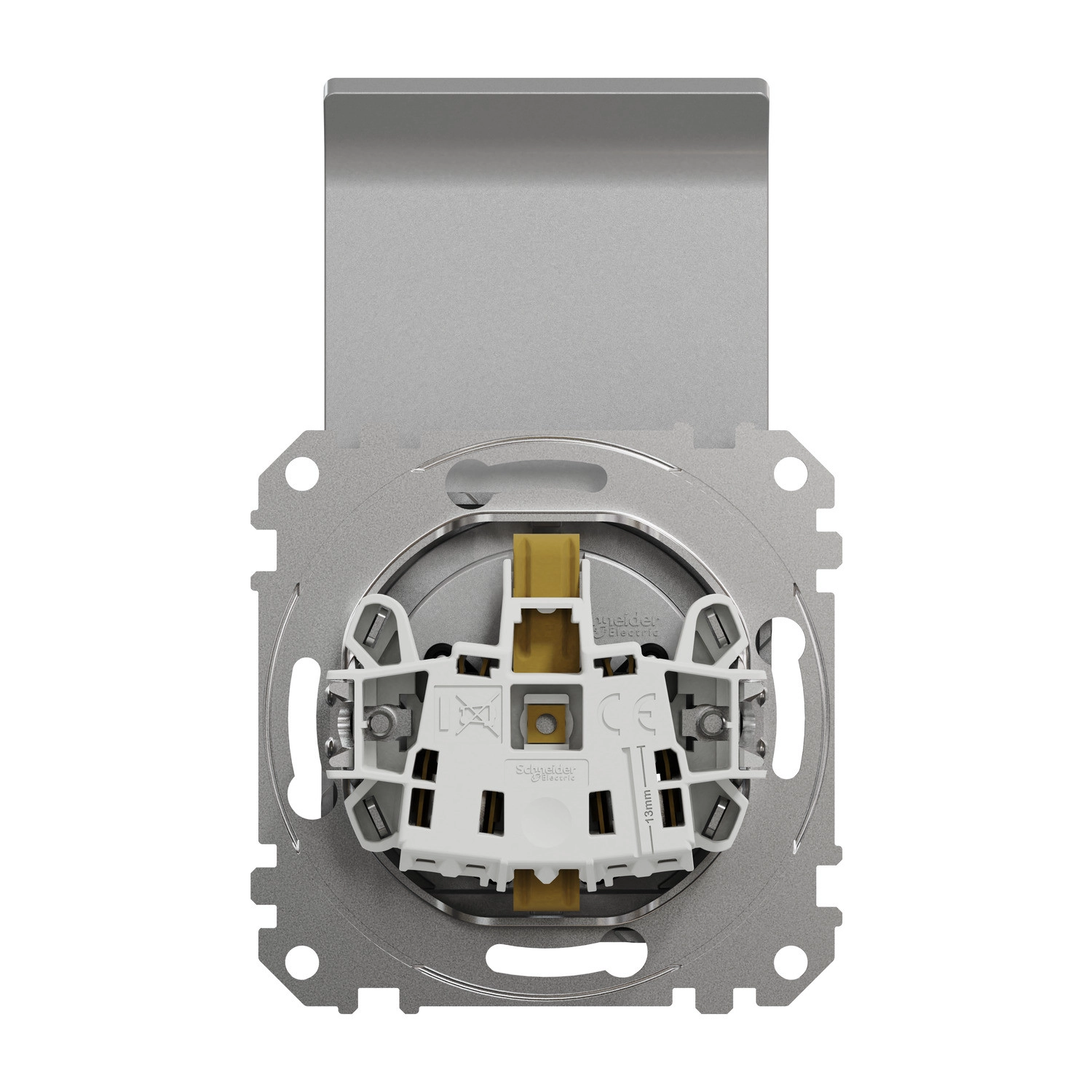

A csatlakozóaljzat műszaki paraméterei között kiemelendő a 16 A névleges áramerősség és a 250 V névleges üzemi feszültség, amely az AC hálózatokon 50 Hz-es hálózati frekvencián működik. A bekötés csavaros sorkapcsokkal történik, a vezeték csupaszítási hossza 13 mm. A sorkapcsok rugalmasságot biztosítanak a vezetékek típusát illetően, mivel egyaránt alkalmasak merev, rugalmas vagy sodrott vezetékek fogadására. A sorkapocs kapacitása 2 kábel esetén 1,5-2,5 mm² keresztmetszetű vezetékek fogadására alkalmas. A termék a nemzetközi szabványoknak megfelelően IK02 ütésállósági fokozattal és IP20 védettségi fokozattal rendelkezik, ami a beltéri használatra való alkalmasságát jelzi. A Schneider Electric Sedna Design & Elements termékcsalád részeként a konnektor a termékcsalád más elemeivel vizuálisan összehangolható.

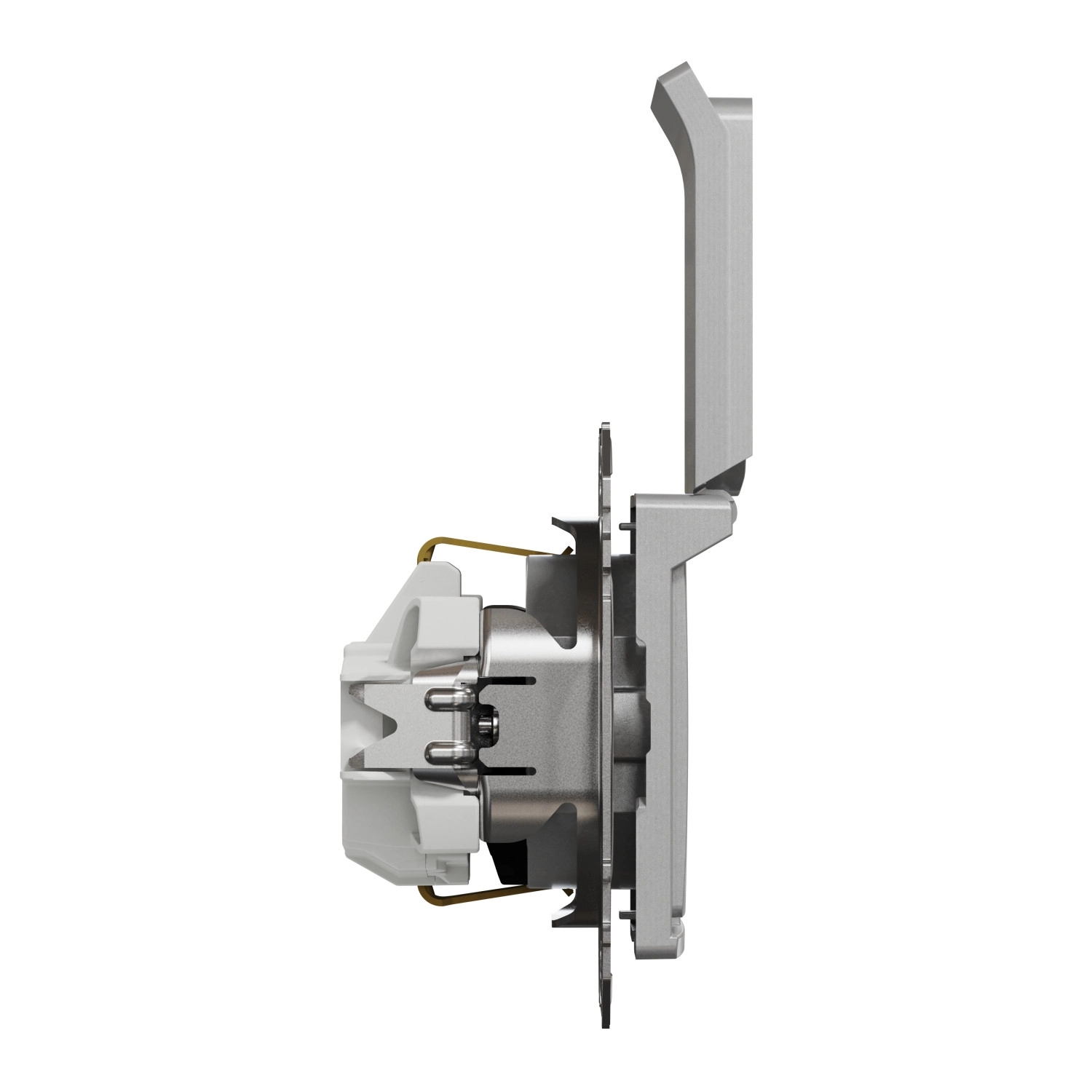

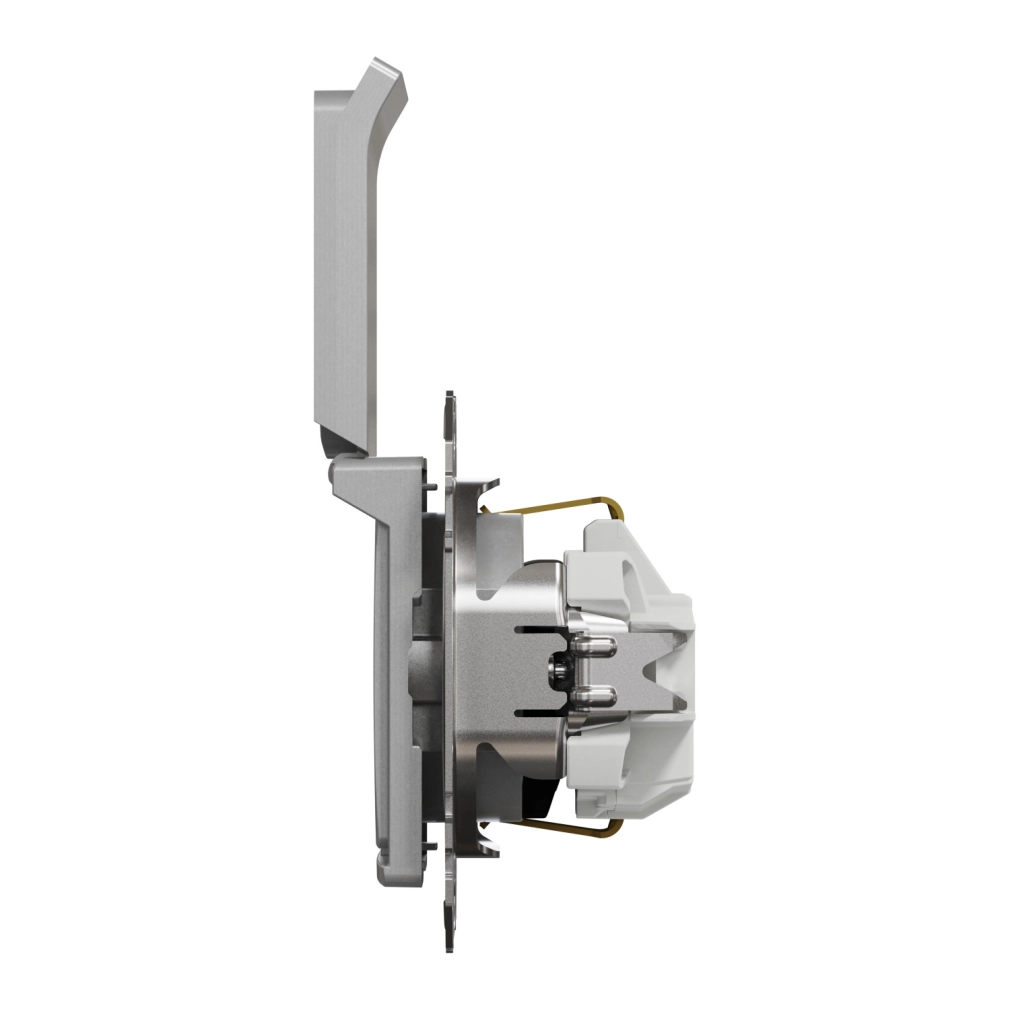

A termék telepítésekor érdemes figyelembe venni annak fizikai paramétereit: a látható rész mélysége 29 mm, magassága és szélessége egyaránt 73 mm, teljes mélysége pedig 50 mm. A Schneider Electric SDD113023 csatlakozóaljzat a számos nemzetközi tanúsítvánnyal (EAC, AENOR) és CE megfelelőségi jelöléssel garantálja a minőséget és a biztonságot, valamint az IEC 60884-1 szabványnak való megfelelést. A termék technikai előnyei között szerepel a gyors és egyszerű, dobozba történő telepítés a beállítási lehetőségeknek köszönhetően, az egyszerű beállítás a szerelés során, a kónuszos vezetékbemenetek, amelyek a vezetékeket a sorkapcsokba irányítják, valamint a gyors és biztonságos vezetékkezelés a csavaros sorkapcsoknak köszönhetően.
Schneider Electric Sedna Design & Elements - SDD113023 -2P+F csatlakozóaljzat biztonsági zsaluval, csapófedeles, csavaros bekötés, 16A, alumínium műszaki adatok
Általános jellemzők
Termékcsalád neve: Sedna Design & Elements
Termékcsalád: Sedna
Termék vagy komponens típusa: Csatlakozóaljzat
Eszköz bemutatása: Mechanizmus rögzítő kerettel és fedlappal
Szerelési mód: Süllyesztett vagy felületre szerelt
Csatlakozó pólusok konfigurációja: 2P + E
Csatlakozó szabvány leírása: Oldalsó földelés
Csatlakozó kiegészítő információ: Fedél
Szín: Alumínium (RAL 7047)
Névleges áramerősség: 16 A 250 V AC
Kiegészítő jellemzők
Rögzítési mód: Csavarokkal vagy karmokkal, a karmok munkaterjedelmének tartománya: 52...69 mm
Csatlakozók száma: 1
Csatlakozóaljzat szabvány: CEE 7/3
Fedél típusa: Biztonsági zsaluval
Felületi kivitel: Matt
Felületkezelés: Festett
Anyag: PC (polikarbonát)
Névleges áramerősség: 16 A
Névleges működési feszültség: 250 V
Hálózat típusa: AC
Hálózati frekvencia: 50 Hz
Kapocsfajta: Csavaros kapcsok
Vezeték csupaszítási hossz: 13 mm
Vezeték struktúra: Merev vagy rugalmas, sodrott
Kapocs kapacitás: 2 kábel 1,5...2,5 mm²
Méretek
Vizuális rész mélysége: 29 mm
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 50 mm
Környezet
IK védettségi fok: IK02
Terméktanúsítványok: EAC, AENOR
Megfelelőségi jelölés: CE
Szabványok: IEC 60884-1
IP védettségi fok: IP20
Technikai jellemzők
Gyors és egyszerű telepítés a dobozban a beállítási lehetőségeknek köszönhetően
Egyszerű beállítás a szerelés során, gyorsabb telepítés
Kónuszos vezetékbemenetek irányítják a vezetékeket a sorkapcsokba
Gyors és biztonságos vezetékkezelés a csavaros sorkapcsoknak köszönhetően
