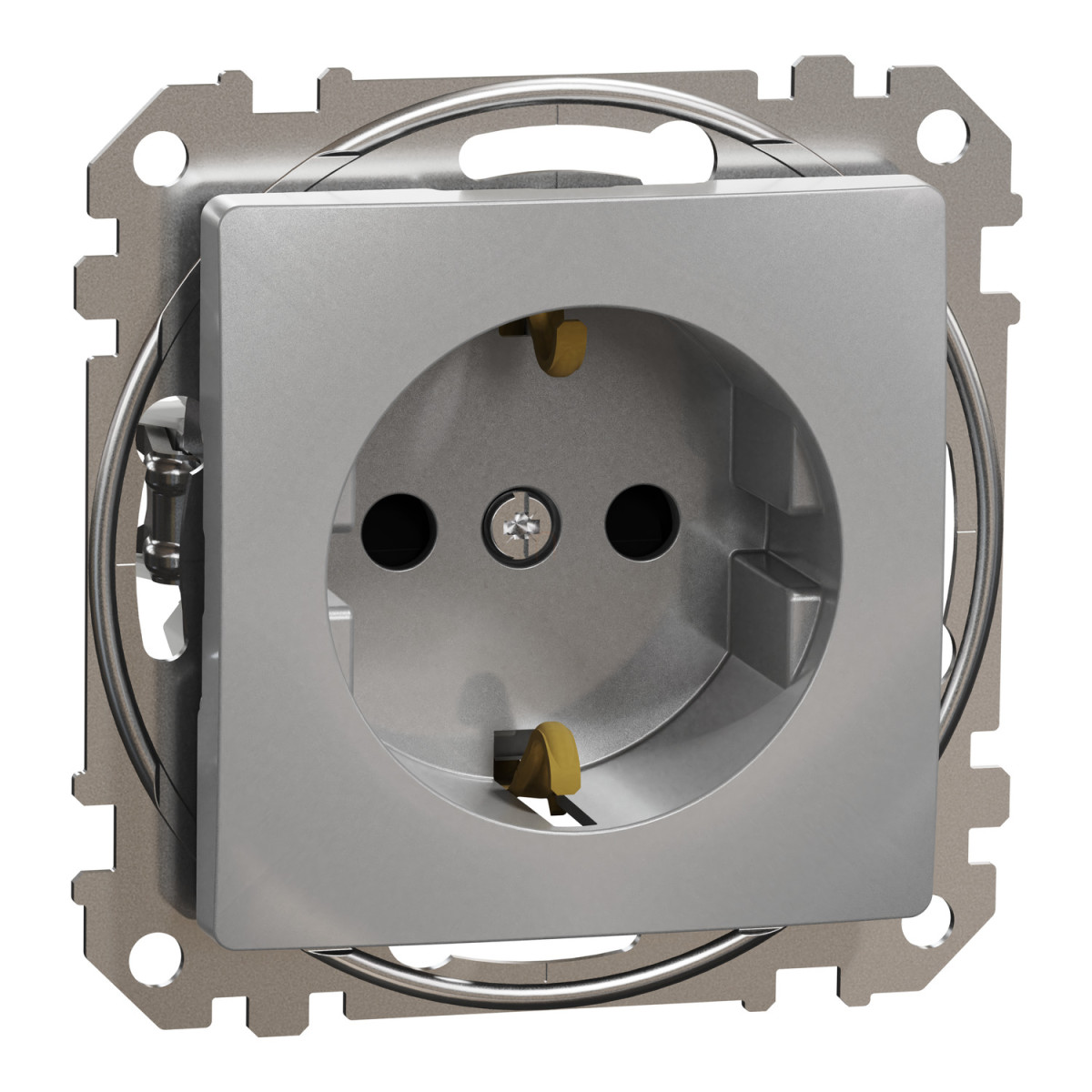

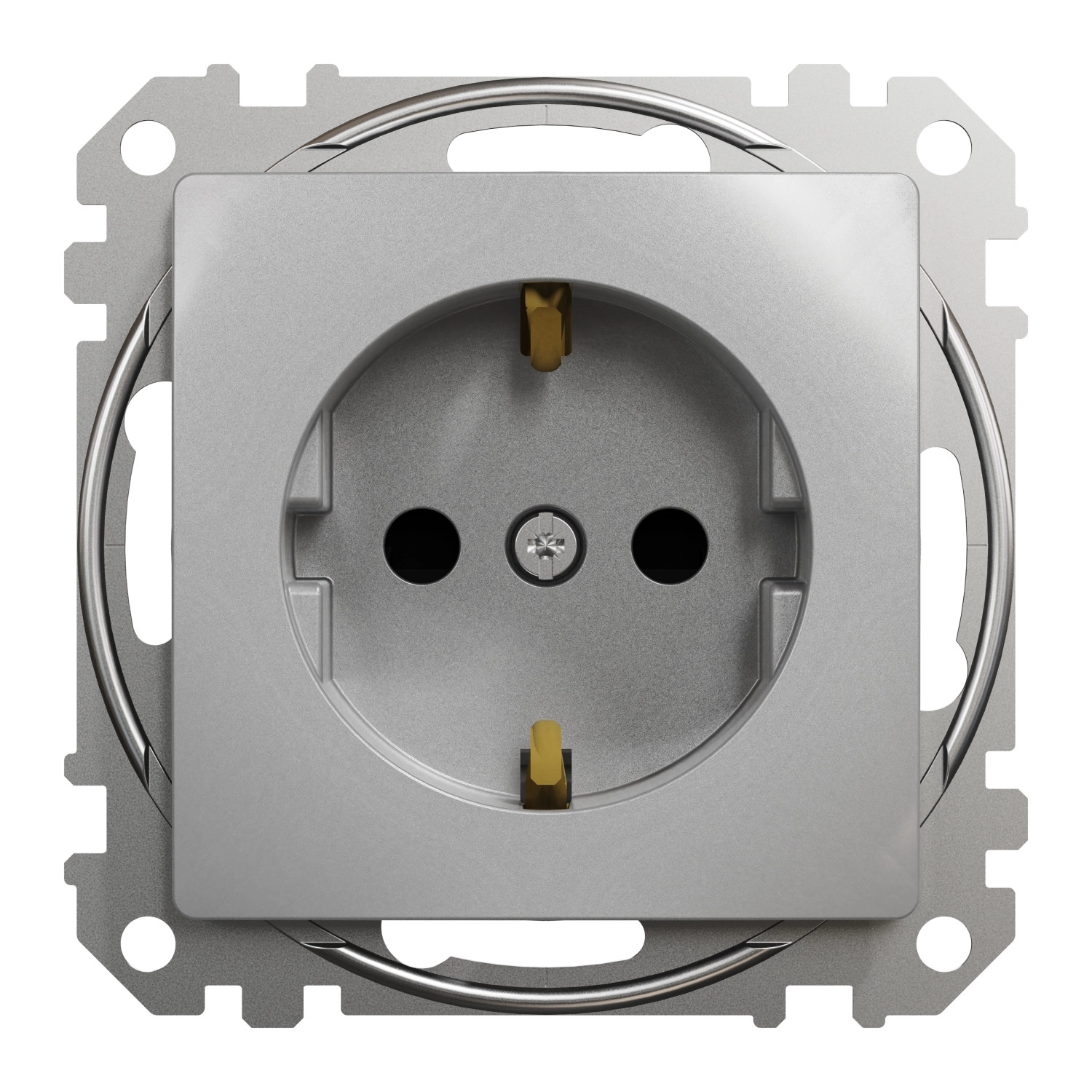

A Schneider Electric Sedna Design & Elements termékcsaládjába tartozó SDD113022 cikkszámú, 2P+F (oldalsó földelésű) csatlakozóaljzat a modern otthonok és irodák elektromos rendszereinek tökéletes kiegészítője. Ez a 16A-es, 250V-os, alumínium színű dugalj egyesíti a magas szintű biztonságot, a funkcionális tervezést és az esztétikus megjelenést, ami miatt különösen népszerű a felújítások és új építések során egyaránt.
A termék számos előnyös tulajdonsággal rendelkezik, amelyek megkönnyítik mind a telepítést, mind a mindennapos használatot. Az egyik ilyen kiemelkedő jellemző a biztonsági zsalu, amely megakadályozza, hogy gyermekek vagy idegen tárgyak véletlenül a csatlakozóba kerüljenek. A dugalj beépített védőföldeléssel rendelkezik, megfelelve a CEE 7/3 szabványnak, ami a biztonságos elektromos üzemeltetés alapkövetelménye. Az SDD113022 csatlakozóaljzat matt alumínium (RAL 7047) felülete nem csak esztétikus, de könnyen tisztítható is, ami hosszú élettartamot biztosít a terméknek. A polikarbonát (PC) anyagból készült termék ellenálló és tartós, megfelel az IEC 60884-1 nemzetközi szabványnak, valamint rendelkezik EAC, AENOR és CE megfelelőségi jelöléssel.
Ami a telepítést illeti, az SDD113022 csatlakozóaljzat rugalmas beépítési lehetőségeket kínál: süllyesztett vagy falon kívüli szerelési módokra egyaránt alkalmas. A szerelést nagyban megkönnyíti a csavaros vagy karmos rögzítési mód, ahol a karmok munkaterülete 52-69 mm között állítható, így szinte bármilyen típusú falfelülethez vagy dobozhoz alkalmazható. A szerelési mélység 41 mm, míg a teljes magasság és szélesség egyaránt 73 mm, a látható rész mélysége 29 mm. A szerelés során további előnyt jelent a csavarmentes bekötés (screwless terminals), amely gyorsabb és biztonságosabb kábelcsatlakozást tesz lehetővé. A huzalozás során 13 mm vezetékcsupaszítási hosszra van szükség, és a termék egyaránt kompatibilis merev vagy rugalmas kábelekkel. Kapcsai 2 db 1,5-2,5 mm² keresztmetszetű vezeték befogadására alkalmasak.

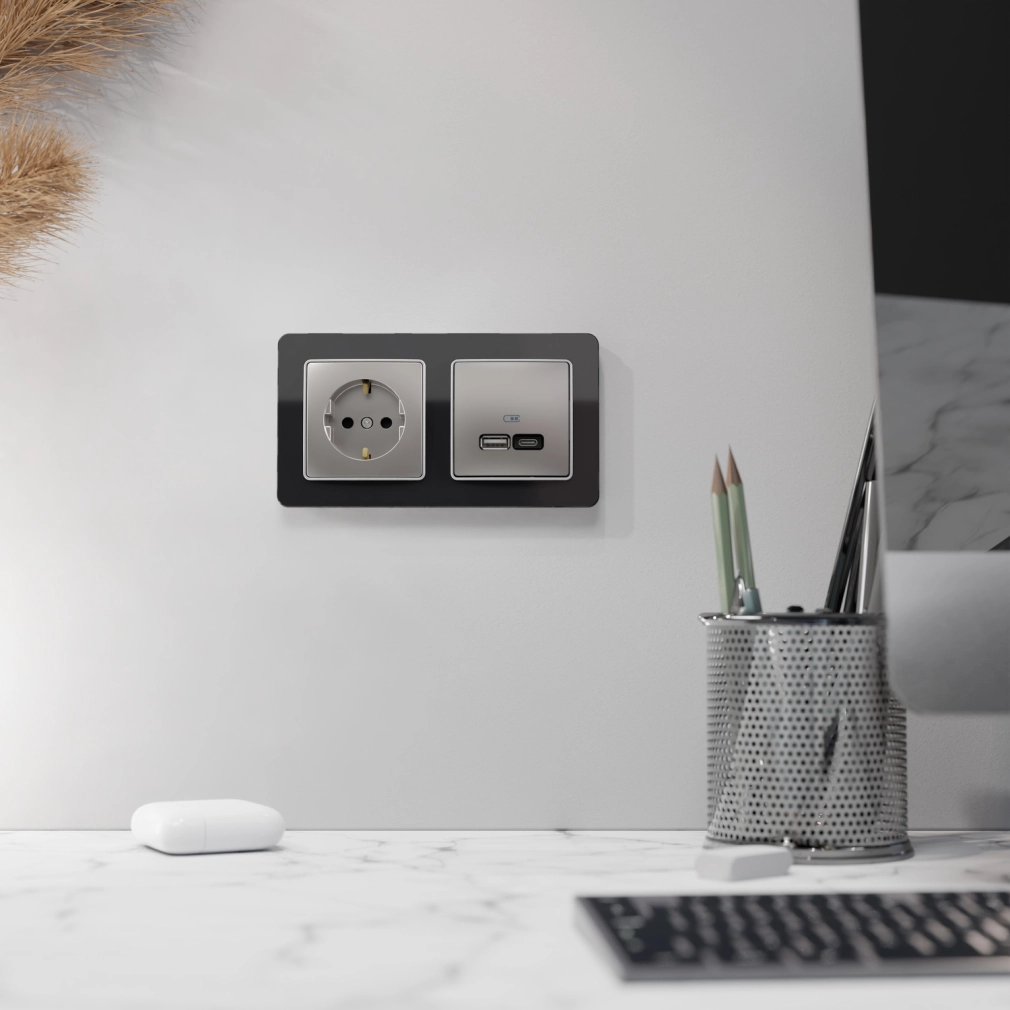

A dugalj IP20-as védelemmel rendelkezik, ami azt jelenti, hogy védelmet nyújt 12,5 mm-nél nagyobb szilárd tárgyak behatolása ellen, ugyanakkor nem vízálló. Az IK02 besorolás pedig 0,2 joule ütésállóságot biztosít. Az üzemeltetés során fontos tudni, hogy a termék 250V AC hálózati feszültséggel és 50 Hz-es hálózati frekvenciával használható, névleges áramerőssége 16A. Mindezen tulajdonságai miatt az SDD113022 csatlakozóaljzat ideális választás lakóépületek, irodák, kereskedelmi terek elektromos rendszereinek kiépítéséhez, ahol fontos szempont a biztonság, a megbízhatóság és az esztétikus megjelenés.
Schneider Electric Sedna Design & Elements - SDD113022 -2P+F csatlakozóaljzat biztonsági zsaluval, rugós bekötés, 16A, alumínium műszaki adatok
Általános adatok
Termékcsalád: Sedna Design & Elements
Terméksorozat: Sedna
Terméktípus: Csatlakozóaljzat
Kivitel: Mechanizmus rögzítőkerettel és fedlappal
Szerelési mód: Süllyesztett vagy falon kívüli
Pólusok konfigurációja: 2P + E (2 pólus + földelés)
Földelés típusa: Oldalsó földelés
Szabvány: CEE 7/3
Megjelenés
Szín: Alumínium (RAL 7047)
Felületkezelés: Matt
Anyag: PC (polikarbonát)
Villamos adatok
Névleges áram: 16 A
Névleges üzemi feszültség: 250 V
Hálózati típus: AC
Hálózati frekvencia: 50 Hz
Bekötés

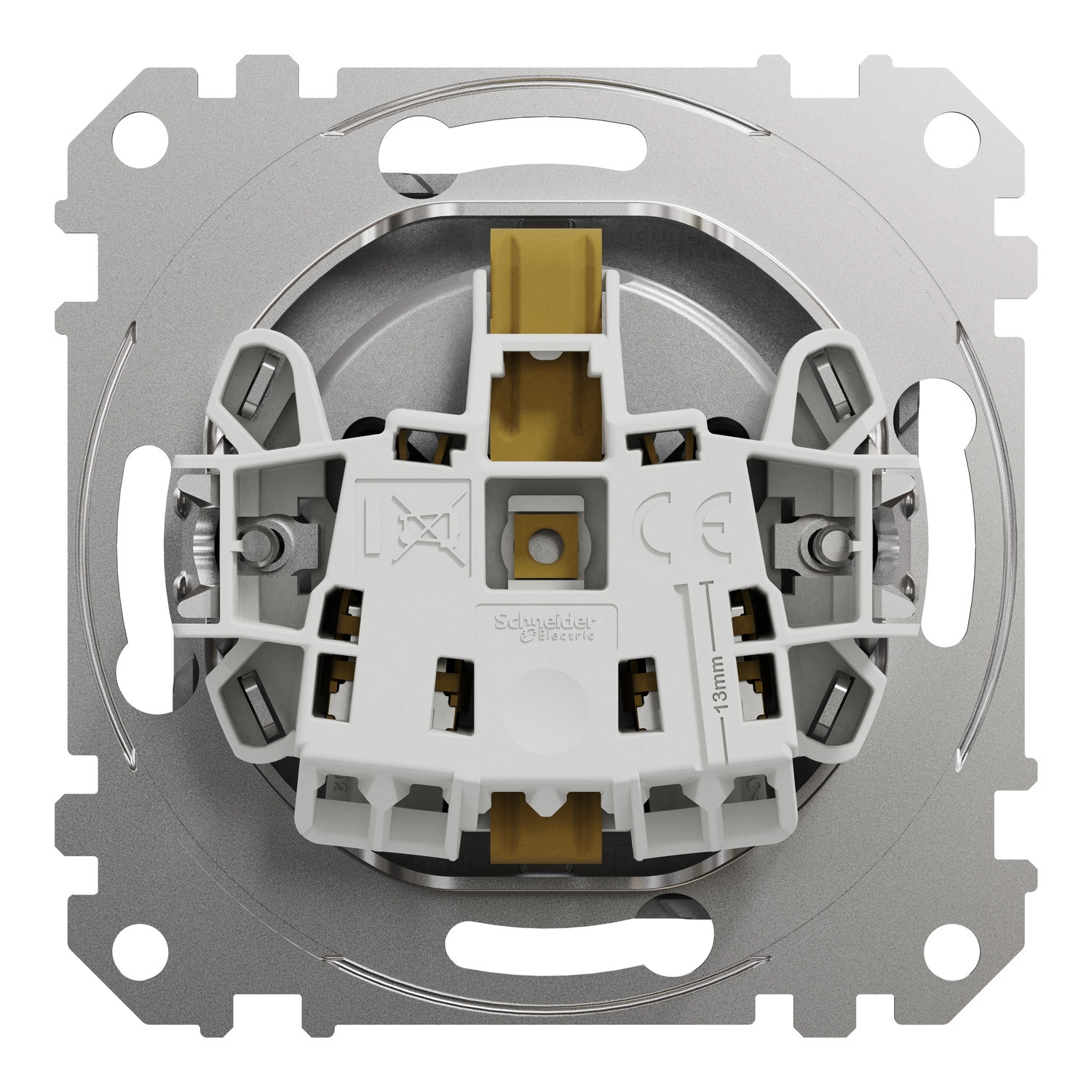

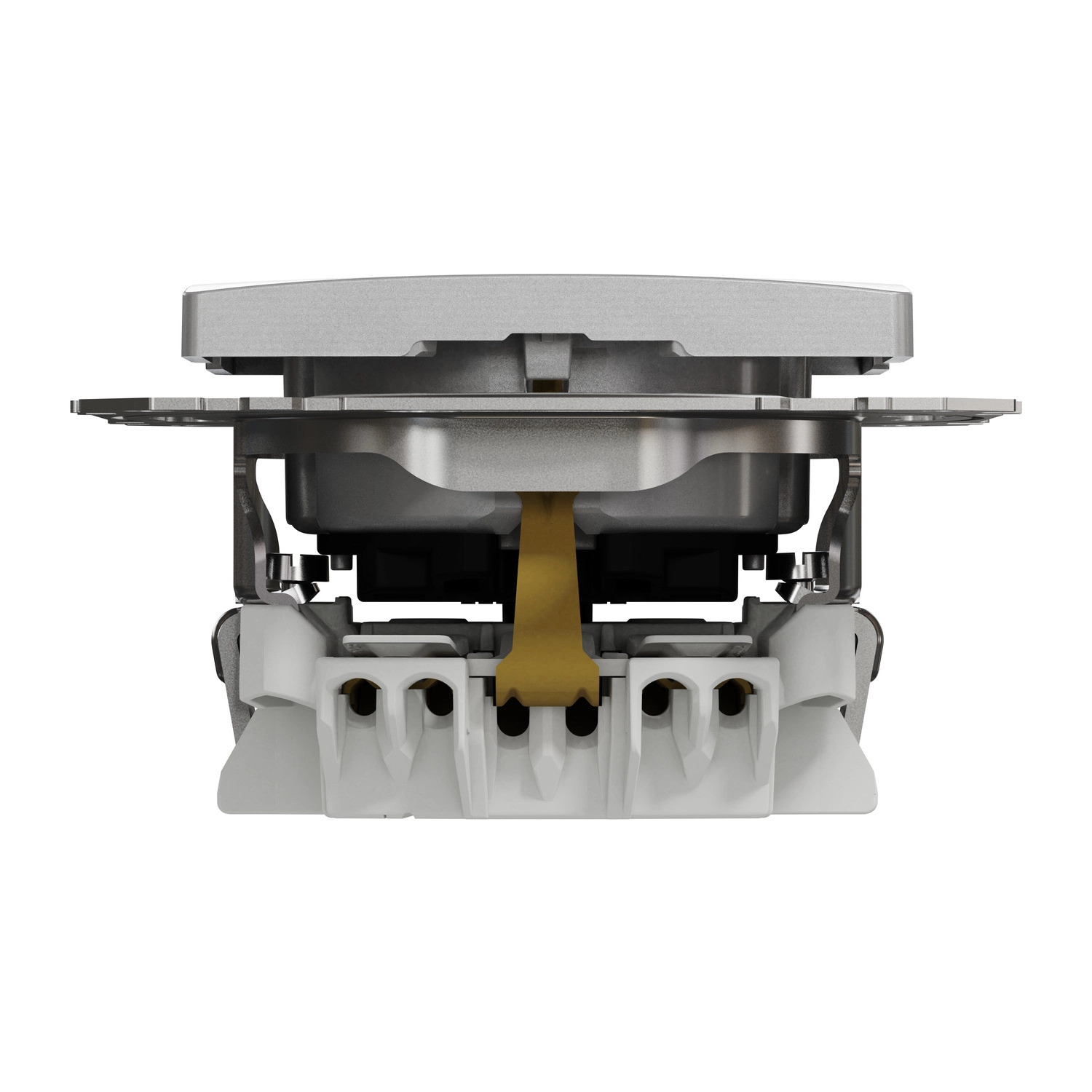

Bekötési mód: Csavarmentes kapcsok
Vezetékcsupaszítási hossz: 13 mm
Vezeték típusa: Merev vagy rugalmas
Kapocs kapacitás: 2 vezeték, 1,5...2,5 mm²
Méretadatok

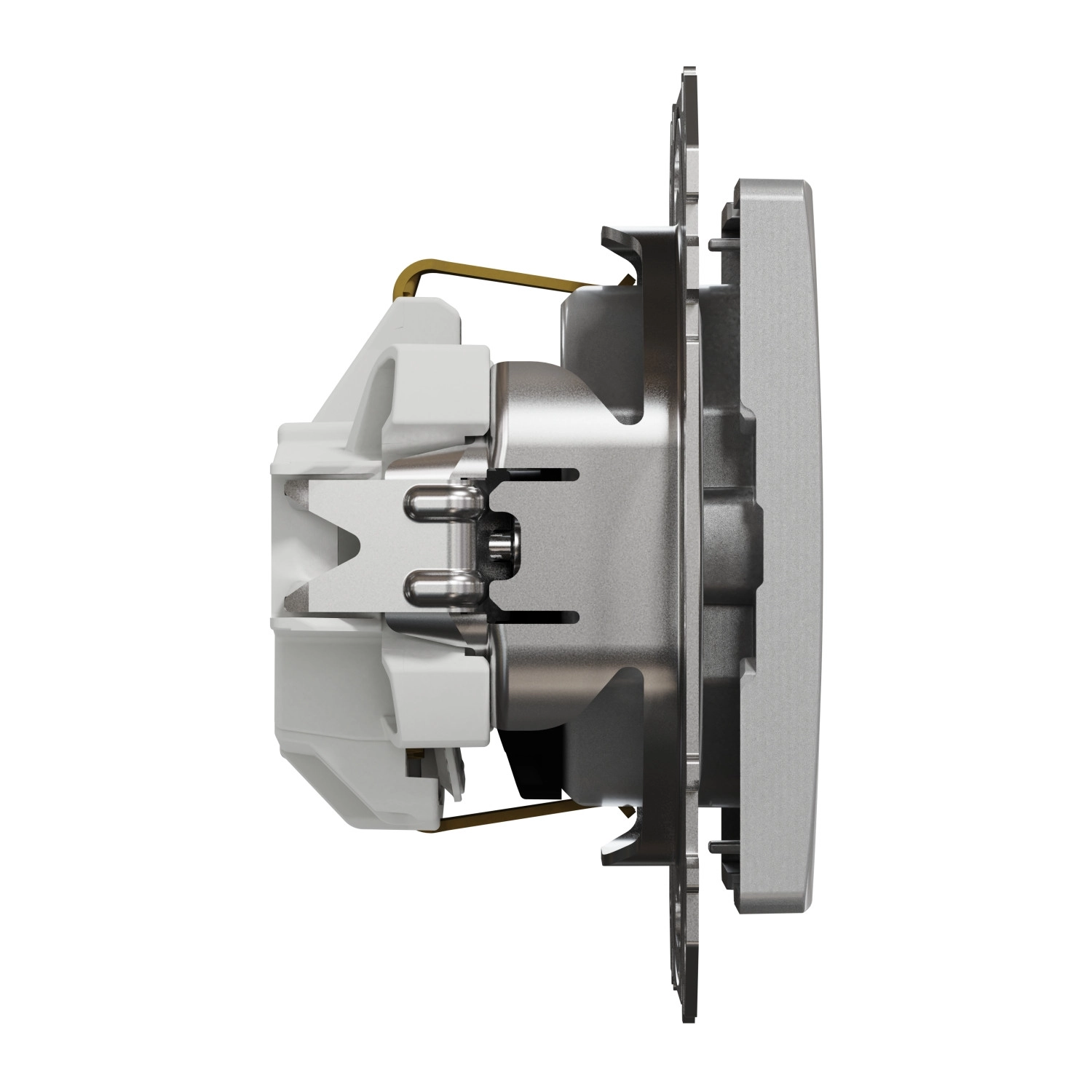

Vizuális rész mélysége: 29 mm
Teljes magasság: 73 mm
Teljes szélesség: 73 mm
Teljes mélység: 41 mm
Rögzítés
Rögzítési mód: Csavarokkal vagy karmokkal
Karmok munkaterülete: 52...69 mm
Védettség
IP védettség: IP20
IK védettség: IK02
Tanúsítványok
Termék tanúsítványok: EAC, AENOR
Megfelelőségi jelölés: CE
Szabványok: IEC 60884-1
