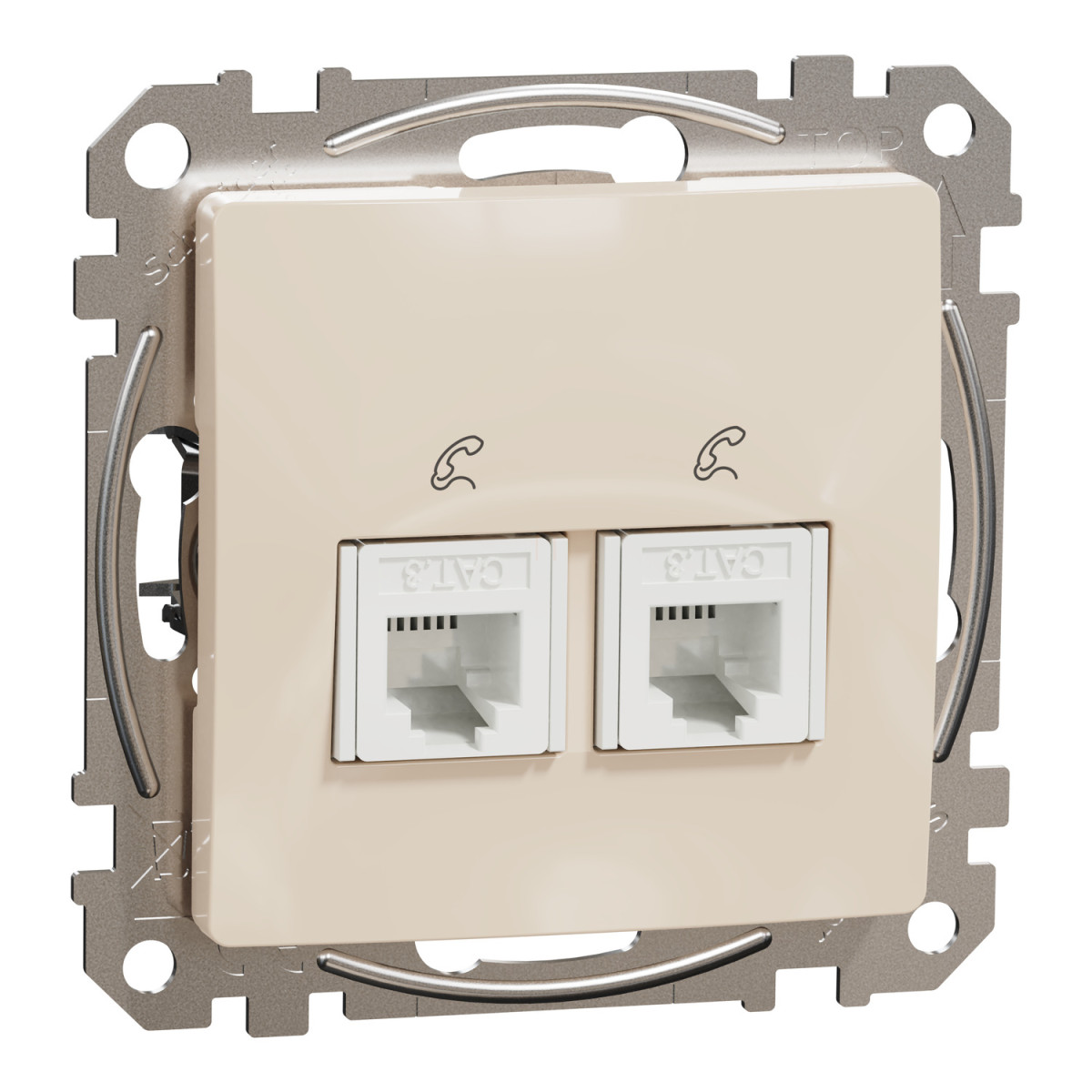

A Schneider Electric Sedna Design & Elements sorozatú SDD112492 telefon aljzat a modern otthoni kommunikációs hálózatok kiépítésének praktikus és stílusos eszköze. Ez a bézs színű, dupla RJ11 csatlakozóval rendelkező aljzat tökéletesen illeszkedik a Sedna termékcsalád egyéb elemeivel, így egységes megjelenést biztosít az egész lakótérben.
A Schneider Electric SDD112492 modell két RJ11 csatlakozási pontot kínál, ami lehetővé teszi két különböző telefonkészülék vagy egyéb kommunikációs eszköz egyidejű csatlakoztatását. Az aljzat IDC típusú csatlakozókkal van felszerelve, ami megkönnyíti a vezetékek gyors és megbízható csatlakoztatását. Mind rugalmas, mind merev kábelszerkezettel kompatibilis, így különböző telepítési igényekhez alkalmazható. A termék felszerelése süllyesztett kivitelben történik, a rögzítés történhet karmokkal, amelyek munkaterülete 51-68 mm közötti, vagy csavarozással, az adott falfelületnek megfelelően.
A Schneider Electric Sedna Design & Elements SDD112492 telefon aljzat prémium minőségű, UV-stabilizált ABS termoplasztikból készült, amely biztosítja a hosszú élettartamot és ellenállóságot. A fényes felületkezelés nemcsak esztétikus megjelenést kölcsönöz, de a tisztítást is megkönnyíti. A termék IK02 ütésállósági és IP20 védettségi besorolással rendelkezik, ami beltéri használatra optimális. A látható rész mélysége mindössze 13 mm, így diszkrét megjelenést biztosít a falon. A teljes méretei: 73 mm szélesség, 73 mm magasság és 37 mm teljes mélység.
A termék telepítésekor figyelembe kell venni a dokumentációban szereplő fontos biztonsági előírásokat. A Schneider Electric SDD112492 aljzatot kizárólag szakképzett villanyszerelő telepítheti és csatlakoztathatja, a helyi előírásoknak és az IEC 60364 szabványnak megfelelően. A biztonságos üzembe helyezéshez szabványosított szerszámok és mérőeszközök használata ajánlott. A mellékelt kapcsolási rajz pontosan mutatja a csatlakozók bekötését: a színkódolt vezetékezés (TX, L2, L1, TS) egyszerűvé teszi a helyes telepítést.
Schneider Electric Sedna Design & Elements - SDD112492 -2xRJ11 aljzat, bézs műszaki adatok
Alapinformációk
Termékcsalád: Sedna
Funkció: Telefon aljzat
Alkalmazási terület: Kommunikáció
Szállítási forma: Mechanizmus rögzítő kerettel
Telefon csatlakozó típusa: 2 x RJ11
Fő színárnyalat: Bézs
Színárnyalat: Bézs (RAL 1013)
Kiegészítő információk
Vezeték szerkezet: Merev, Rugalmas
Csatlakozók típusa: IDC
Felületkezelés: Kezeletlen
Látható részek anyaga: Hőre lágyuló ABS-UV stabilizált
Felületkikészítés: Fényes
Telepítés: Süllyesztett
Rögzítési mód: Karmok, karmok munkaterülete: 51...68 mm, Csavarok
Méretek
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 37 mm
Látható rész mélysége: 13 mm
Védettség
IK védettségi fok: IK02
IP védettségi fok: IP20
Műszaki rajz
Bekötési rajz: A termékhez színkódolt bekötési rajz tartozik, amely mutatja a TX, L2, L1 és TS csatlakozópontokat.
Biztonsági figyelmeztetés: A terméket szakképzett villanyszerelőnek kell telepítenie és csatlakoztatnia. Az elektromos berendezések telepítésekor be kell tartani a vonatkozó szabványokat és az IEC 60364 szabványnak megfelelő épületgépészeti előírásokat.
