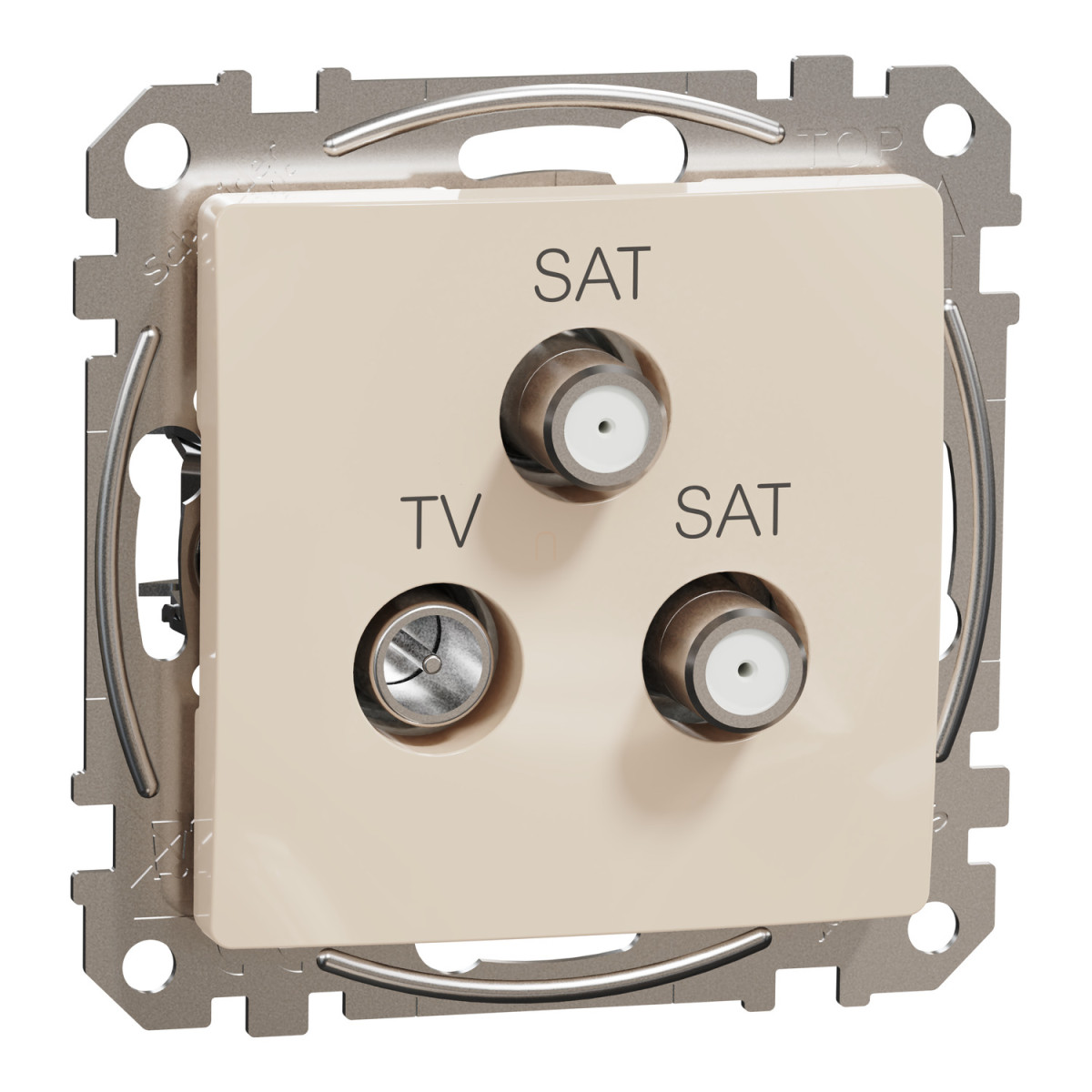

A Schneider Electric Sedna Design & Elements termékcsaládba tartozó SDD112481S cikkszámú TV/SAT aljzat egy professzionális minőségű, végponti (terminal) csatlakozási lehetőséget biztosít médiaeszközök számára. Ez a bézs színű, elegáns megjelenésű aljzat tökéletes választás mind otthoni, mind kereskedelmi környezetben, ahol megbízható TV és műholdas jeltovábbításra van szükség.
A termék három kimeneti csatlakozóval rendelkezik: egy darab 9,52 mm-es IEC apa (male) csatlakozó a TV jelhez, valamint két darab 9,52 mm-es IEC anya (female) csatlakozó a műholdas (SAT) jelekhez. Ez a kialakítás lehetővé teszi egy TV és két műholdvevő egyidejű csatlakoztatását. Az aljzat süllyesztett kivitelű, falba építhető, rögzítése történhet körmökkel (55-70 mm munkaterület) vagy csavarokkal. A 73 x 73 mm méretű előlap mögött 41 mm teljes beépítési mélység szükséges, amiből a látható rész 17,4 mm.
Műszaki szempontból kiemelkedő jellemzője a precíz jeltovábbítás. A TV jel esetében 4 dB csillapítással rendelkezik a 47-2200 MHz frekvenciatartományban, míg a SAT1 és SAT2 jelek esetében mindössze 1 dB csillapítást produkál (SAT1: 5-2400 MHz, SAT2: 950-2400 MHz frekvenciatartományban). A csatlakoztatás csavaros terminálokkal történik. A termék IK02 ütésállósági és IP20 por és víz elleni védelmi besorolással rendelkezik, valamint megfelel a CE előírásoknak.
Az aljzat látható részei UV-stabilizált ABS műanyagból készülnek, ami tartósságot és hosszú élettartamot biztosít. A fényes felületkezelésű csatlakozópontok esztétikus megjelenést kölcsönöznek a terméknek. A Schneider Electric SDD112481S TV/SAT aljzat különösen ajánlott olyan helyekre, ahol egy TV készülék mellett két különböző műholdvevő vagy dekóder egyidejű használatára van igény, és fontos a megbízható, minimális jelgyengüléssel járó átvitel. A 22,5 mm-es beágyazási mélység mellett könnyen illeszkedik a standard szerelődobozokba.
Schneider Electric Sedna Design & Elements - SDD112481S -TV/SAT/SAT aljzat, végzáró, 4 dB, bézs műszaki adatok
Általános jellemzők
Termékcsalád: Sedna Design & Elements
Sorozat: Sedna
Funkció: TV/SAT aljzat
Eszköz alkalmazás: Médiaeszköz támogatás
Szállítási forma: Mechanizmus rögzítőkerettel
TV aljzat típus: Végponti (terminal aljzat)
Fő szín: Bézs
Csatlakozási jellemzők
TV csatlakozó típus: 1 db apa (male) IEC 9,52 mm
SAT csatlakozó típus: 2 db anya (female) IEC 9,52 mm
Kimenetek száma: 3
Átmenő csillapítás: 4 dB
Jel csillapítás: 4 dB TV jelhez 47...2200 MHz frekvenciatartományban
1 dB SAT1 jelhez 5...2400 MHz frekvenciatartományban
1 dB SAT2 jelhez 950...2400 MHz frekvenciatartományban
Csatlakozás - terminálok: Csavaros csatlakozók
Anyag és kivitel
Színárnyalat: Bézs (RAL 1013)
Látható részek anyaga: Hőre lágyuló ABS-UV stabilizált
Terminálok típusa: Fényes
Felületkezelés: Kezeletlen
Beszerelés
Telepítés: Süllyesztett
Rögzítési mód: Körmök, körmök munkaterülete: 55...70 mm
Csavarok
Méret és súly
Magasság: 73 mm
Szélesség: 73 mm
Mélység: 41 mm
Látható rész mélysége: 17,4 mm
Beágyazási mélység: 22,5 mm
Egyéb adatok
Célcsatorna: Professzionális
IK védettségi fokozat: IK02
IP védettségi fokozat: IP20
Megfelelőségi jel: CE
