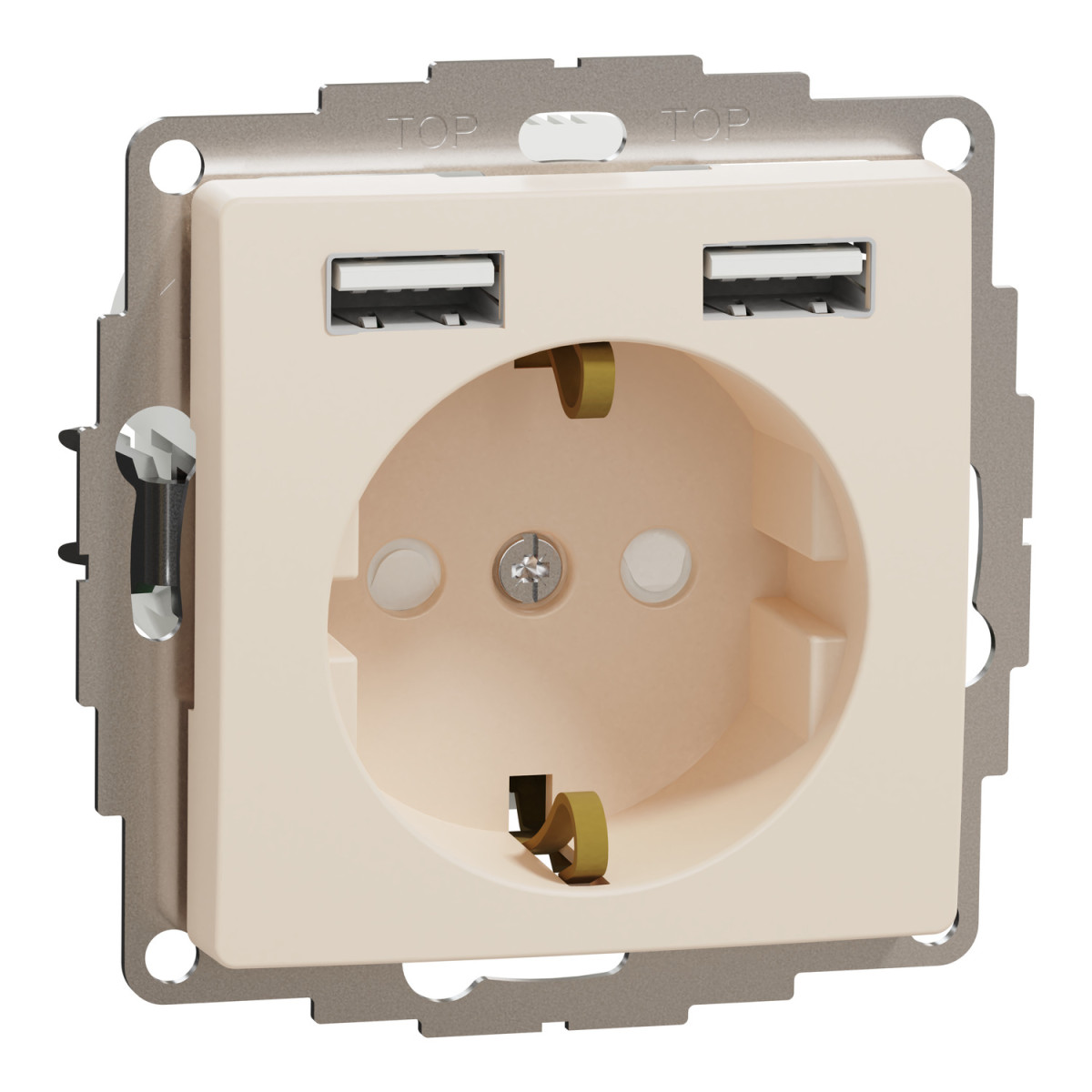

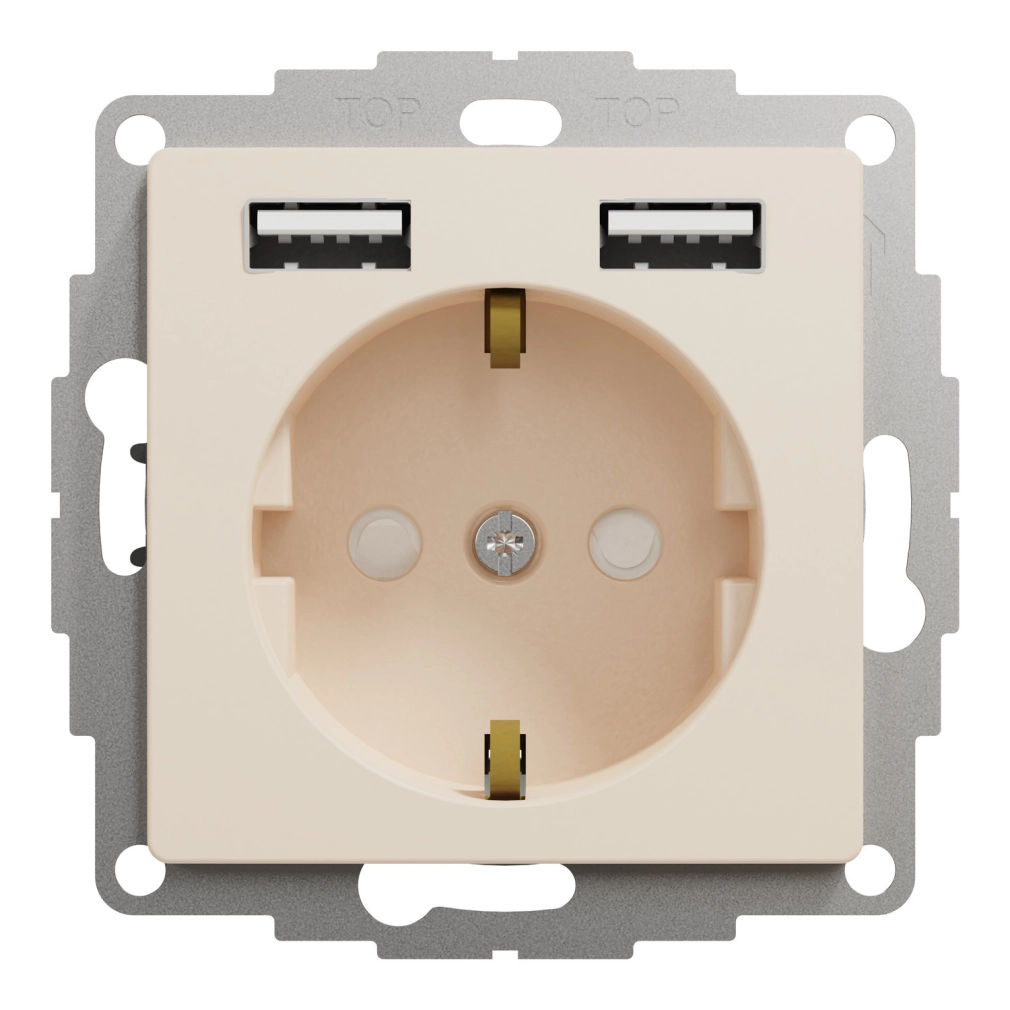

A Schneider Electric Sedna Design & Elements termékcsalád SDD112052 cikkszámú terméke egy kiváló minőségű, innovatív, USB töltővel kombinált fali csatlakozóaljzat, amely hamarosan kifutó modellé válik. Ez a bézs színű aljzat tökéletesen ötvözi a hagyományos 2P+F (földelt) dugalj funkcionalitását a modern eszközök töltési igényeivel, mindezt elegáns, fényesre polírozott kivitelben.
A termék műszaki paraméterei lenyűgözőek: 16A névleges áramerősség mellett 250V AC feszültségen működik, és oldalsó földelési rendszerrel rendelkezik (CEE 7/3 szabvány szerint). A beépített USB töltési funkció két USB 2.0 A típusú csatlakozót tartalmaz, amelyek 5V DC kimeneti feszültség mellett együttesen maximum 2,4A töltőáramot biztosítanak. Ez lehetővé teszi két mobileszköz egyidejű, nagy sebességű töltését anélkül, hogy külön töltőadaptert kellene használnod.
A Sedna Design & Elements sorozat esztétikus megjelenését a bézs (RAL 1013) színű, fényes felületkezelésű polikarbonát (PC) anyag biztosítja, amely nemcsak elegáns, de tartós és ellenálló is. Az IP20 védettségi fokozat beltéri használatra teszi alkalmassá, míg az IK02 besorolás megfelelő védelmet nyújt a mechanikai behatásokkal szemben. A termék rendelkezik a szükséges tanúsítványokkal (VDE, EAC, CE) és megfelel az IEC 60884-1 szabvány követelményeinek.
A csatlakozóaljzat szerelése rendkívül egyszerű, többféle módon is megoldható: csavarokkal vagy tiplikkel rögzítheted, a tiplik munkaterülete 45-56 mm között állítható. A szerelvény csavaros bekötés nélküli, rugós csatlakozókkal rendelkezik, ami megkönnyíti és meggyorsítja a telepítést. Rigid vagy flexibilis, valamint sodrott kábeleket egyaránt használhatsz, 1,5-2,5 mm² keresztmetszettel, maximum 2 kábelt csatlakoztathatsz egyszerre. A vezetékeket 13 mm hosszan kell csupaszolnod a bekötéshez.
Méreteit tekintve a termék 71 mm széles, 71 mm magas és 44 mm mély, a látható rész mélysége 32 mm. A Schneider Electric hivatalosan jelezte, hogy ezt a terméket 2025. december 31-ig vezeti ki a kínálatból, ezért ha hosszú távra tervezel vele, érdemes időben beszerezned. Az SDD112052 felszerelhető mind süllyesztett, mind felületi szerelési módon, így rugalmasan alkalmazható különböző építészeti megoldásokhoz. A villamossági rendszer kiépítésekor fontos figyelembe venni a biztonsági utasításokat: a terméket szakképzett villanyszerelőnek kell telepítenie, az elektromos vezetékek kiépítésének összhangban kell lennie az IEC 60364 szabvánnyal, valamint a helyi biztonsági előírásokkal és építési szabályzatokkal.
Schneider Electric Sedna Design & Elements - SDD112052 -2P+F csatlakozóaljzat, BZS, kettős USB töltővel, rugós, 16A/2.4A, bézs műszaki adatok
Főbb jellemzők
Termékcsalád: Sedna Design & Elements
Sorozat: Sedna
Termék típusa: USB töltő + csatlakozóaljzat
Eszköz kialakítása: Mechanizmus rögzítő kerettel
Szerelési mód: Süllyesztett vagy felületi
Kivezetések konfigurációja: 2P + E (földelt)
Kivezetés szabvány leírása: Oldalsó földelés
Színárnyalat: Bézs (RAL 1013)
Névleges áramerősség: 16 A, 250 V AC
Kiegészítő adatok
Rögzítési mód: Csavarok vagy tiplik, tiplik munkaterülete: 45...56 mm
USB tápellátás típusa: USB A + A típus
Aljzatok száma: 1
Aljzat szabvány: CEE 7/3
Integrált csatlakozás típusa: 2 USB 2.0 A típusú, 5 V DC, maximum terhelési áramerősség: 2,4 A
Felület kivitele: Fényes
Felületkezelés: Kezeletlen
Anyag: PC (polikarbonát)
Névleges áramerősség: 16 A
Hálózat típusa: AC
Kapcsok típusa: Csavarozás nélküli kapcsok
Vezeték csupaszolási hossz: 13 mm
Vezeték típusa: Merev vagy hajlékony, sodrott
Kapocs kapacitás: 2 kábel 1,5...2,5 mm²
Látható rész mélysége: 32 mm
Magasság: 71 mm
Szélesség: 71 mm
Mélység: 44 mm
Környezet
IK védettségi fokozat: IK02
IP védettségi fokozat: IP20
Terméktanúsítványok: VDE, EAC
Megfelelőségi jelölés: CE
Szabványok: IEC 60884-1
Biztonsági figyelmeztetés
VESZÉLY - ÁRAMÜTÉS, ROBBANÁS VAGY ÍVHÚZÁS VESZÉLYE
A terméket szakképzett villanyszerelőnek kell felszerelnie és csatlakoztatnia.
Tartsa be az elektromos berendezések telepítésére vonatkozó hivatalos előírásokat.
Az épületekben lévő elektromos berendezések kiépítésének összhangban kell lennie az IEC 60364 szabvánnyal.
Kiegészítő biztonsági szabványok, helyi csatlakoztatási szabályok és építési előírások.
Szabványosított eszközök és mérőberendezések.
Az utasítások be nem tartása halált vagy súlyos sérülést okozhat.
