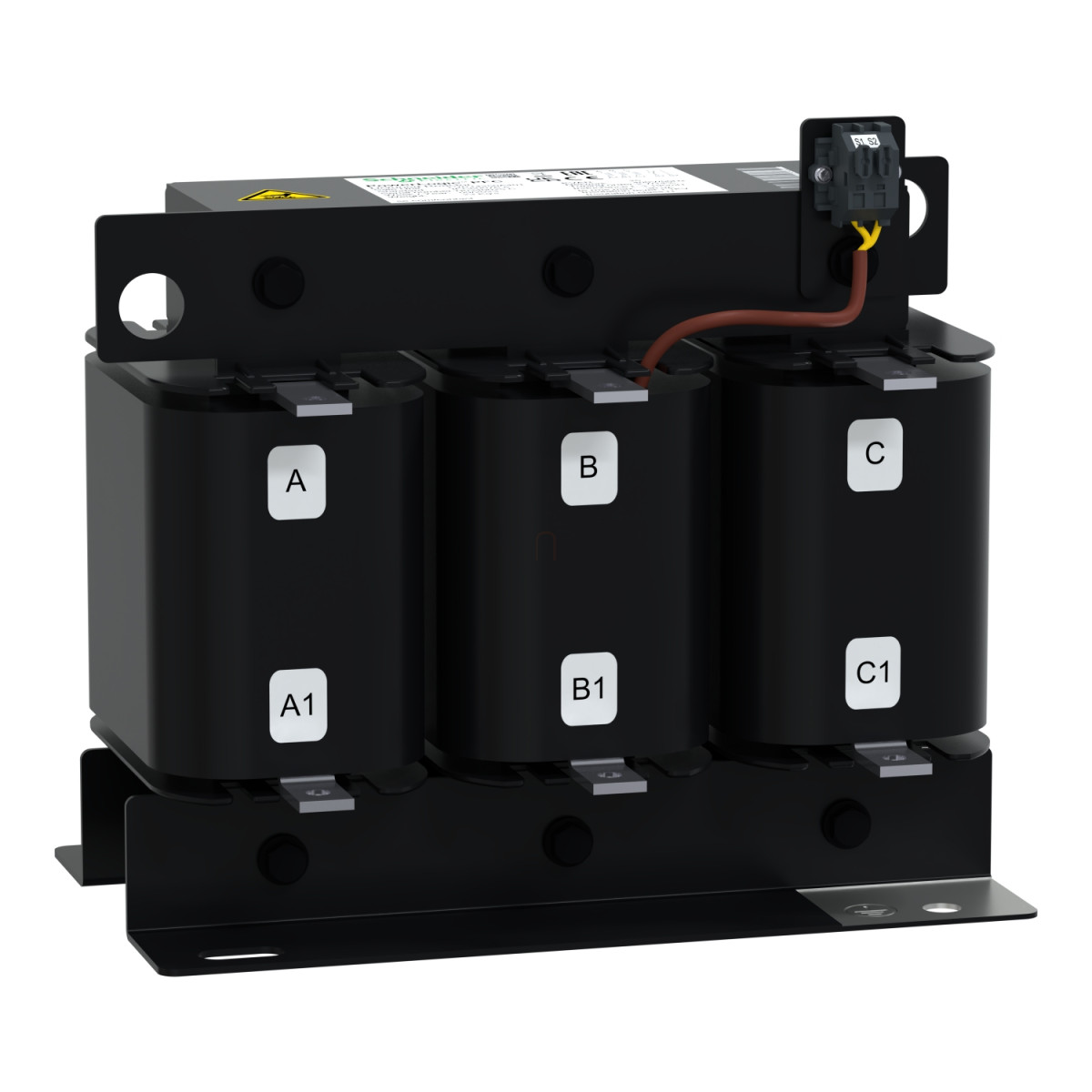

A Schneider Electric PowerLogic PFC termékvonalból származó LVR14250A40T típusú anti-harmonikus fojtótekercs egy professzionális villamos alkatrész, amely kifejezetten a harmonikus torzítások csökkentésére és a teljesítménytényező javítására szolgál ipari és kereskedelmi villamos hálózatokban. Ez a 25 kvar teljesítményű fojtótekercs 400V-os, 50Hz-es hálózatokhoz készült, és 135Hz-es (2.7-es) hangolási renddel rendelkezik, ami 14%-os csillapítást biztosít 50Hz-en.
A készülék kiváló műszaki paraméterekkel büszkélkedhet, amelyek garantálják a megbízható működést még komoly ipari környezetben is. Az induktivitás értéke 3.195 mH fázisonként, ±5% tűréssel. A névleges alapharmonikus áram 36.1A, míg a teljes RMS áram 36.8A. A fojtótekercs H szigetelési osztállyal rendelkezik, ami kiváló hőállóságot biztosít. A névleges szigetelési feszültség 1.1 kV, a dielektromos vizsgálati feszültség pedig 4 kV 50Hz-en 1 percig. A készülék képes kezelni a maximális állandó áram 1.12-szeresét, és a dinamikus ellenállási árama 2.2 × Isc. A harmonikus áramspektrumban 5.5% × I3, 10.7% × I5, 5.3% × I7 és 2.1% × I11 értékeket mutat, ami jól jelzi a különböző harmonikusokkal szembeni viselkedését.
A PowerLogic PFC detuned reactor csak beltéri használatra alkalmas, kényszerkonvekciós hűtéssel. IP00 védettségi fokozata miatt védett helyre kell telepíteni. A csatlakozás padterminálokon keresztül történik, a rögzítési pontok 200 × 125 mm távolságra vannak egymástól. A készülék méretei: 220 mm magasság, 240 mm szélesség és 160 mm mélység. Maximális teljesítményvesztesége 200W, ami megfelelő szellőzést igényel a biztonságos üzemeltetéshez. Az üzemi környezettel kapcsolatos specifikációk: 0-55°C üzemi hőmérséklet 1000 méter tengerszint feletti magasságig, és 0-50°C 1000-2000 méter között. A 24 órás átlagos hőmérséklet nem haladhatja meg az 50°C-ot (1000 méter alatt), illetve a 45°C-ot (1000-2000 méter között). Az éves átlagos hőmérséklet nem lépheti túl a 40°C-ot (1000 méter alatt), illetve a 35°C-ot (1000-2000 méter között). A relatív páratartalom 20-80% között lehet, és a készülék ellenáll 250 órán keresztül a sós köd hatásának is.
A Schneider Electric LVR14250A40T anti-harmonikus fojtótekercs ideális választás olyan ipari és kereskedelmi alkalmazásokhoz, ahol a hálózati harmonikus torzítások problémát okoznak, és ahol fontos a teljesítménytényező javítása. A készülék segít csökkenteni a harmonikus áramokat, amelyek túlmelegedést, hatásfok-csökkenést vagy akár károsodást is okozhatnak az elektromos berendezésekben. A megfelelően méretezett és hangolt fojtótekercsek alkalmazásával jelentősen növelhető a hálózat stabilitása és az energiahatékonyság, miközben csökken a berendezések meghibásodási aránya és karbantartási költsége.
Schneider Electric SAH detuned reactors - LVR14250A40T -Varplus Fojtótekercs 14% (135 Hz) 25 kvar 400/415V 50Hz műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Rövid terméknév: DR
Termék vagy alkatrész típusa: Fojtótekercs
Hálózati frekvencia: 50 Hz
Reaktív teljesítmény: 25 kvar (400 V AC 50 Hz)
Hálózati névleges feszültség: 400 V AC 50 Hz
Hangolási rend: 2.7 - 135 Hz - 14 % - 50 Hz
Kiegészítő információk
Teljesítményveszteség (max): 200 W
Induktivitás értéke: 3.195 mH
Induktivitás tűrése: -5% és +5% között fázisonként
Alapharmonikus áram: 36.1 A
RMS áram: 36.8 A
Elektromos szigetelési osztály: H osztály
Névleges szigetelési feszültség [Ui]: 1.1 kV
Dielektromos teszt feszültség: 4 kV 50 Hz 1 perc
Maximális állandó áram [Imp]: 1.12 x I1
Harmonikus áramspektrum: 5.5 % x I3, 10.7 % x I5, 5.3 % x I7, 2.1 % x I11
Dinamikus ellenállási áram: 2.2 x Isc
Konvencionális szabad levegő hőáram [Ith]: 2 A (250 V AC 50 Hz)
Telepítés típusa: Beltéri telepítés
Hűtés típusa: Kényszerkonvekció
Csatlakozások - terminálok: Pad terminál
Rögzítési központ: 200 x 125 mm
Magasság: 220 mm
Szélesség: 240 mm
Mélység: 160 mm
Környezeti feltételek
Szabványok: IEC 60068
IP védettségi fokozat: IP00
Üzemi magasság: <= 2000 m
Környezeti levegő hőmérséklet üzem közben: 0...55 °C (<= 1000 m), 0...50 °C (> 1000...2000 m)
Átlagos környezeti levegő hőmérséklet üzem közben: 50 °C (<= 1000 m, 24 órás átlag), 40 °C (<= 1000 m, 1 éves átlag), 45 °C (> 1000...2000 m, 24 órás átlag), 35 °C (> 1000...2000 m, 1 éves átlag)
Klimatikus ellenállás: Relatív páratartalom: 20...80 %, Sós köd (400 V/50 Hz): 250 óra
