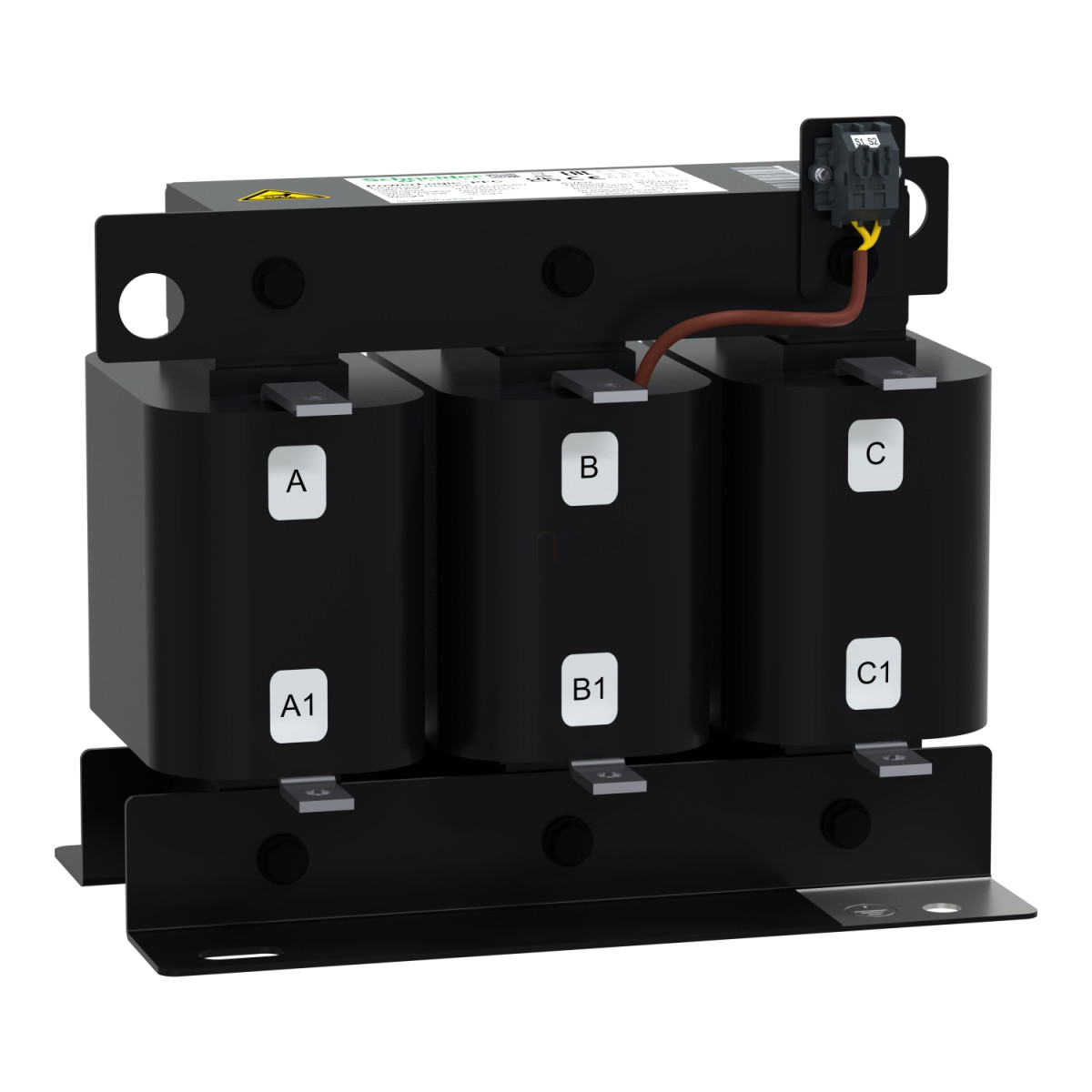

A Schneider Electric PowerLogic PFC Anti Harmonic detuned reactor, LVR14125A40T típusú fojtótekercs egy professzionális villamos hálózati eszköz, amely kifejezetten a felharmonikus problémák kezelésére és a teljesítménytényező korrekciójára lett kifejlesztve. Ez a 12,5 kvar teljesítményű, 135Hz-re hangolt (2.7-es hangolási rendű) készülék kiváló megoldást nyújt ipari és kereskedelmi létesítmények számára, ahol fontos a villamos hálózat minőségének fenntartása és a felharmonikusok okozta problémák kezelése.
A PowerLogic termékvonalba tartozó LVR14125A40T detuned reactor elsősorban 50 Hz-es, 400 V-os váltóáramú hálózatokban használható. A 14%-os hangolási értékkel rendelkező fojtótekercs hatékonyan csökkenti a hálózatban előforduló harmonikus torzításokat, így védve a kondenzátorokat és egyéb hálózati eszközöket. A készülék 6.489 mH induktivitással rendelkezik, és fázisonként ±5% induktivitási toleranciával bír, ami biztosítja a megbízható működést különböző terhelési körülmények között is. A 18 A-es alapharmonikus áramerősség-besorolás mellett a készülék maximális effektív áramerőssége 18.4 A, ami megfelelő tartalékot biztosít a biztonságos üzemeltetéshez.
A Schneider Electric LVR14125A40T fojtótekercs számos műszaki előnnyel rendelkezik. A Class H szigetelési osztályba tartozik, ami kiváló hőállóságot biztosít. A névleges szigetelési feszültség 1.1 kV, a dielektromos tesztfeszültség pedig 4 kV 50 Hz-en, 1 perces időtartammal. A maximális állandó áram a névleges áram 1,12-szerese lehet. A készülék képes kezelni különböző harmonikus áramösszetevőket: a 3. harmonikus 5,5%-át, az 5. harmonikus 10,7%-át, a 7. harmonikus 5,3%-át és a 11. harmonikus 2,1%-át. A dinamikus terhelhetőség a rövidzárási áram 2,2-szerese, míg a hagyományos szabad levegős termikus áram 2 A 250 V AC 50 Hz esetén. A készülék belső telepítésre alkalmas, kényszerkonvekciós hűtéssel rendelkezik, és csatlakozási típusa pad terminál. A rögzítési középpont 200 x 125 mm, míg a készülék méretei: 220 mm magasság, 240 mm szélesség és 160 mm mélység.
Schneider Electric SAH detuned reactors - LVR14125A40T -Varplus Fojtótekercs 14% (135 Hz) 12.5 kvar 400/415V 50Hz műszaki adatok
Alapadatok
Termékcsalád: PowerLogic
Eszköz rövid neve: DR
Termék vagy komponens típus: Fojtótekercs
Hálózati frekvencia: 50 Hz
Meddő teljesítmény: 12.5 kvar (400 V AC 50 Hz esetén)
Névleges hálózati feszültség: 400 V AC 50 Hz
Hangolási rend: 2.7 - 135 Hz - 14% - 50 Hz
Kiegészítő adatok
Teljesítményveszteség (max): 150 W
Induktivitás értéke: 6.489 mH
Induktivitás tűrés: -5% - +5% fázisonként
Alapharmonikus áramerősség: 18 A
RMS áramerősség: 18.4 A
Elektromos szigetelési osztály: H osztály
Névleges szigetelési feszültség: 1.1 kV
Dielektromos teszt feszültség: 4 kV 50 Hz 1 perc
Maximális állandó áram: 1.12 x I1
Harmonikus áram spektrum:
5.5% x I3
10.7% x I5
5.3% x I7
2.1% x I11
Dinamikus ellenállási áram: 2.2 x Isc
Hagyományos szabad levegős termikus áram: 2 A 250 V AC 50 Hz esetén
Telepítés típusa: Beltéri telepítés
Hűtés típusa: Kényszerkonvekció
Csatlakozások: Pad terminál
Rögzítési középpont: 200 x 125 mm
Fizikai jellemzők
Magasság: 220 mm
Szélesség: 240 mm
Mélység: 160 mm
Környezeti feltételek
Szabványok: IEC 60068
IP védettségi fokozat: IP00
Üzemi magasság: <= 2000 m
Környezeti hőmérséklet működés közben:
0...55°C <= 1000 m magasságig
0...50°C > 1000...2000 m magasság között
Átlagos környezeti hőmérséklet üzemeltetés során:
50°C <= 1000 m magasságig (24 órás átlag)
40°C <= 1000 m magasságig (1 éves átlag)
45°C > 1000...2000 m magasság között (24 órás átlag)
35°C > 1000...2000 m magasság között (1 éves átlag)
Klimatikus ellenállás:
Relatív páratartalom: 20...80%
Sós köd (400 V/50 Hz): 250 óra
