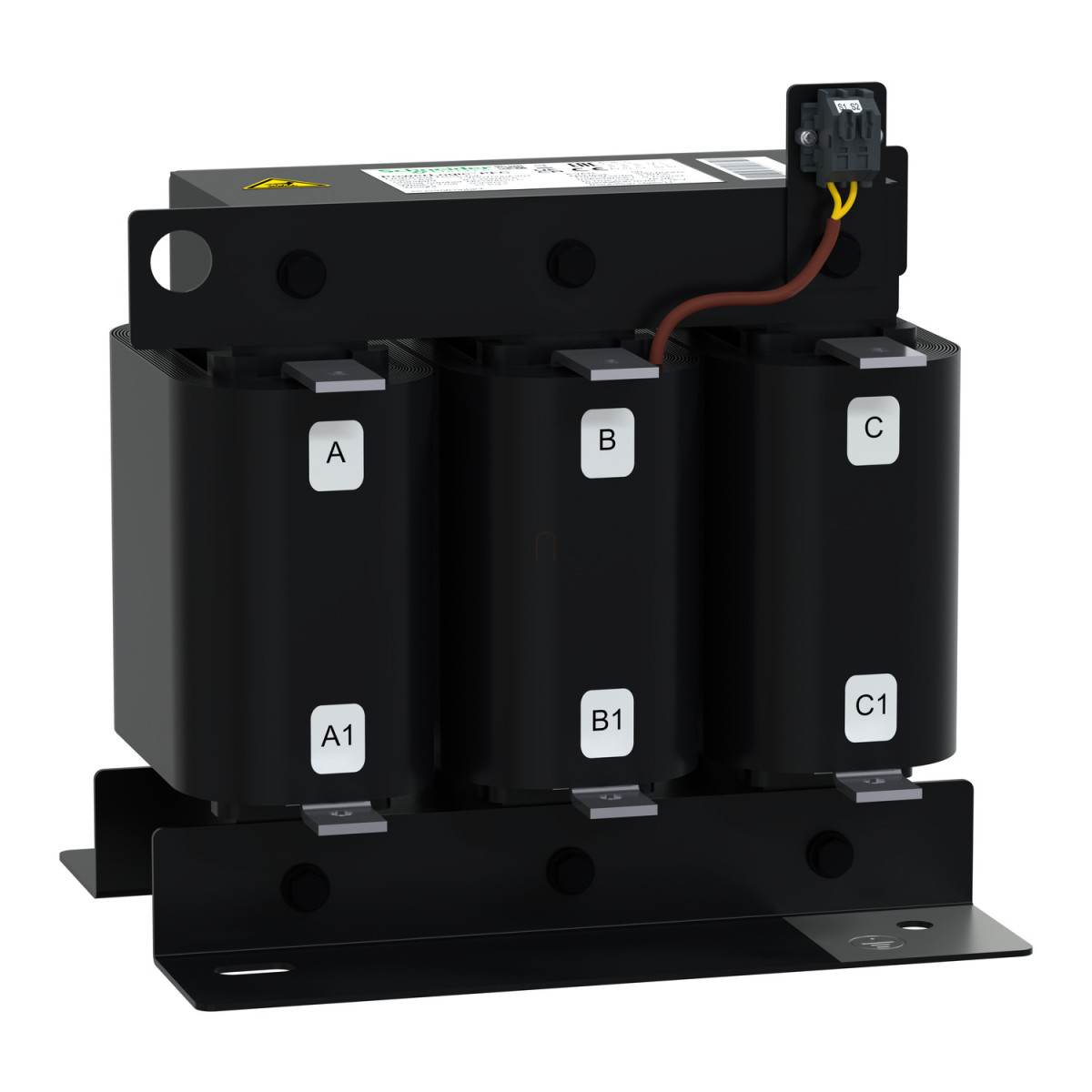

A Schneider Electric PowerLogic PFC termékcsaládjába tartozó LVR07500A40T típusú Anti Harmonic detuned reactor egy kiváló minőségű fojtótekercs, amely kifejezetten a hálózati felharmonikusok csökkentésére és a teljesítménytényező javítására lett tervezve. Ez a 50kvar teljesítményű, 190Hz (3.8) hangolású, 7% 50Hz 400V specifikációjú eszköz ideális választás ipari és kereskedelmi létesítmények számára, ahol a hálózati minőség javítása és a felharmonikusok szűrése elsődleges fontosságú.
A fojtótekercs a PowerLogic sorozat DR (Detuned Reactor) típusú komponense, amely 50 Hz-es hálózati frekvenciára optimalizált. 400 V AC hálózati feszültségre tervezték, és 50 kvar reaktív teljesítmény kezelésére képes. A 3.8-as hangolási rend (190 Hz - 7% - 50 Hz) biztosítja a hatékony harmonikus szűrést, különösen az 5. és 7. harmonikusok esetében, amelyek a leggyakrabban előforduló problémát jelentik az ipari környezetben. A felharmonikus áramspektrum részletesen: 3.7% x I3, 38.2% x I5, 13.6% x I7 és 4.9% x I11, ami jól mutatja az eszköz szűrési képességeit különböző felharmonikus rendeken.
A fojtótekercs műszaki paraméterei lenyűgözőek: 0.75 mH induktivitási értékkel rendelkezik, fázisonként ±5% induktivitási tűréssel. Az alapharmonikus áram névleges értéke 72.2 A, míg az RMS áram névleges értéke 77.9 A. Az eszköz H osztályú elektromos szigetelési osztályba tartozik, névleges szigetelési feszültsége 1.1 kV, a dielektromos tesztfeszültsége pedig 4 kV 50 Hz 1 percig. Az eszköz maximális állandó árama 1.2 x I1, dinamikus terhelhetősége pedig 2.2 x Isc. A konvencionális szabad levegős termikus áram értéke 2 A 250 V AC 50 Hz esetén. A teljesítményveszteség maximális értéke 320 W, ami rendkívül gazdaságos működést biztosít.
A LVR07500A40T beltéri telepítésre készült, kényszerített konvekciós hűtéssel rendelkezik. A csatlakozás pad terminállal történik, a rögzítési központ 200 x 125 mm. Az eszköz fizikai méretei: 270 mm magasság, 260 mm szélesség és 200 mm mélység. Az IP00 védettségi fokozat azt jelenti, hogy az eszköz nem rendelkezik érintés elleni védelemmel, így telepítéskor gondoskodni kell a megfelelő védelemről. Az üzemeltetési magasság maximum 2000 m lehet, a környezeti hőmérsékleti tartomány pedig 0-55°C 1000 m magasságig, illetve 0-50°C 1000-2000 m közötti magasságon. Az átlagos környezeti hőmérséklet 1000 m alatt 50°C (24 órás átlag) vagy 40°C (éves átlag) lehet, míg 1000-2000 m között 45°C (24 órás átlag) vagy 35°C (éves átlag). Az eszköz klimatikus ellenállása lehetővé teszi a 20-80% relatív páratartalom melletti működést, és ellenáll 250 órán át tartó sómist tesztnek (400 V/50 Hz).
A Schneider Electric LVR07500A40T Anti Harmonic fojtótekercs ideális választás olyan környezetben, ahol kritikus a hálózati minőség és a felharmonikusok szűrése, például ipari automatizálási rendszerekben, adatközpontokban vagy olyan létesítményekben, ahol nagy mennyiségű nemlineáris terhelés van jelen. Az eszköz telepítésével csökkenthető a hálózat terhelése, javítható a teljesítménytényező és minimalizálhatók a felharmonikusok okozta problémák, mint például a túlmelegedés, a káros rezonanciák vagy a készülékek idő előtti meghibásodása.
Schneider Electric SAH detuned reactors - LVR07500A40T -Varplus Fojtótekercs 7% (190 Hz) 50 kvar 400/415V 50Hz műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Eszköz rövid neve: DR
Termék vagy komponens típusa: Fojtótekercs
Hálózati frekvencia: 50 Hz
Reaktív teljesítmény: 50 kvar 400 V AC 50 Hz esetén
Hálózati névleges feszültség: 400 V AC 50 Hz
Hangolási rend: 3.8 - 190 Hz - 7 % - 50 Hz
Kiegészítő információk
Teljesítményveszteség (max): 320 W
Induktivitás értéke: 0.75 mH
Induktivitás tűrése: -5% és +5% között fázisonként
Alapharmonikus áram névleges értéke: 72.2 A
RMS áram névleges értéke: 77.9 A
Elektromos szigetelési osztály: H osztály
Névleges szigetelési feszültség: 1.1 kV
Dielektromos tesztfeszültség: 4 kV 50 Hz 1 percig
Maximális állandó áram: 1.2 x I1
Felharmonikus áram spektrum:
3.7% x I3
38.2% x I5
13.6% x I7
4.9% x I11
Dinamikus terhelhetőség: 2.2 x Isc
Konvencionális szabad levegős termikus áram: 2 A 250 V AC 50 Hz esetén
Telepítés típusa: Beltéri telepítés
Hűtés típusa: Kényszerített konvekció
Csatlakozások - terminálok: Pad terminál
Rögzítési központ: 200 x 125 mm
Magasság: 270 mm
Szélesség: 260 mm
Mélység: 200 mm
Környezeti feltételek
Szabványok: IEC 60068
IP védettségi fokozat: IP00
Üzemeltetési magasság: <= 2000 m
Környezeti hőmérséklet működés közben:
0...55°C <= 1000 m esetén
0...50°C > 1000...2000 m esetén
Átlagos környezeti hőmérséklet működés közben:
50°C <= 1000 m esetén (24 órás átlag)
40°C <= 1000 m esetén (éves átlag)
45°C > 1000...2000 m esetén (24 órás átlag)
35°C > 1000...2000 m esetén (éves átlag)
Klimatikus ellenállás:
Relatív páratartalom: 20...80%
Sómist (400 V/50 Hz): 250 óra
