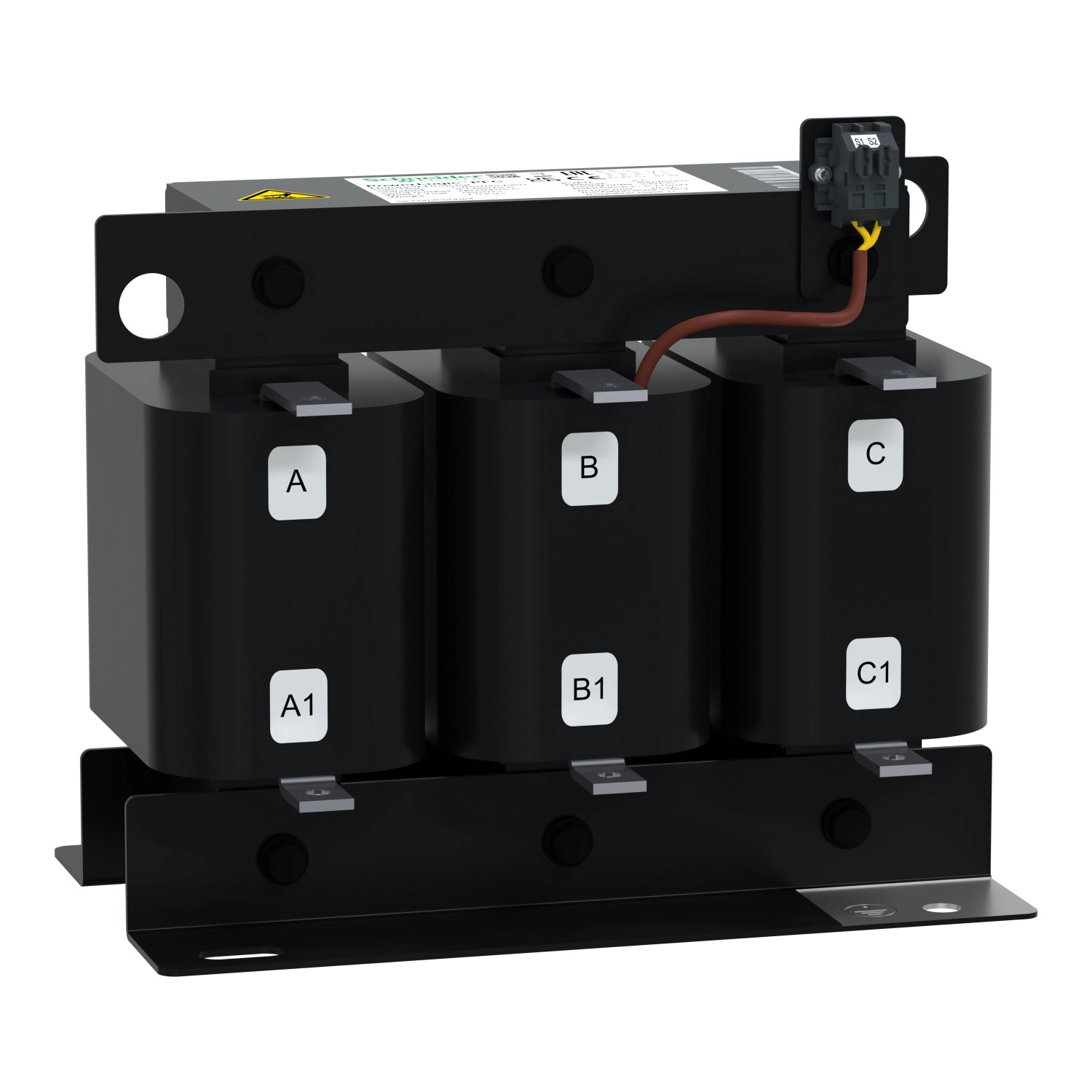

A Schneider Electric PowerLogic PFC Anti Harmonic detuned reactor, LVR07065A40T modell egy 6.5 kvar teljesítményű, 190 Hz-re hangolt fojtótekercs, amely 50 Hz-es, 400 V-os hálózathoz készült. Ez a professzionális kompenzációs eszköz kifejezetten arra lett tervezve, hogy védelmet nyújtson a felharmonikusok ellen, miközben biztosítja a reaktív teljesítmény hatékony kompenzálását ipari környezetben.
A PowerLogic termékcsalád részeként ez a DR jelölésű fojtótekercs 3.8-as hangolási rendű (ami 7%-os hangolást jelent 50 Hz-en), ideális választás olyan villamos hálózatokban, ahol a felharmonikus torzítás problémát jelent. A készülék 5.775 mH induktivitással rendelkezik, fázisonként ±5% tűréssel, és 9.4 A alapharmonikus árammal működik (10.1 A RMS áramértékkel). A termék IP00 védettséggel rendelkezik, ami azt jelenti, hogy csak megfelelően védett környezetben használható, beltéri telepítésre ajánlott. Kényszerkonvekciós hűtési rendszerrel van ellátva, amely biztosítja a megfelelő hőelvezetést akár 55°C környezeti hőmérsékletig (1000 m tengerszint feletti magasságig).
A Schneider LVR07065A40T műszakilag rendkívül robusztus kialakítású: 1.1 kV szigetelési feszültséggel rendelkezik, és 4 kV dielektromos tesztfeszültséget is kibír (50 Hz, 1 perc). A túlterhelhetőséget jól mutatja, hogy képes akár az alapáram 1.2-szeresét is folyamatosan elviselni, valamint 2.2-szeres dinamikus áramot is kibír. A készülék H osztályú elektromos szigeteléssel készül, ami magas hőmérsékleti ellenállást biztosít. A felharmonikus áramspektruma részletesen dokumentált: 3.7% I3, 38.2% I5, 13.6% I7 és 4.9% I11 értékekkel, így pontosan lehet méretezni a felharmonikus torzítások kompenzálására.
A termék fizikai méretei kompakt kialakítást mutatnak: 220 mm magas, 240 mm széles és 160 mm mély, ami megkönnyíti a telepítést akár korlátozott helyű kapcsolószekrényekben is. A rögzítési középpont 200 x 125 mm, csatlakozása pad típusú sorkapocs. A készülék működési környezetére vonatkozó előírások szerint maximum 2000 méter tengerszint feletti magasságig használható, és széles hőmérséklet-tartományban üzemeltethető: 0-55°C között 1000 méterig, illetve 0-50°C között 1000-2000 méter között. A relatív páratartalomnak 20-80% között kell lennie, és a berendezés ellenáll akár 250 órás sós köd hatásának is. A Schneider Electric PowerLogic LVR07065A40T típusú fojtótekercs az IEC 60068 szabványnak megfelelően készül, ami garantálja a magas minőséget és megbízhatóságot a professzionális felhasználók számára.
Schneider Electric SAH detuned reactors - LVR07065A40T -Varplus Fojtótekercs 7% (190 Hz) 6.5 kvar 400/415V 50Hz műszaki adatok
Fő jellemzők
Termékcsalád: PowerLogic
Eszköz rövid neve: DR
Termék vagy alkatrész típusa: Hangolt fojtótekercs
Hálózati frekvencia: 50 Hz
Reaktív teljesítmény: 6.5 kvar 400 V AC 50 Hz esetén
Hálózati névleges feszültség: 400 V AC 50 Hz
Hangolási rend: 3.8 - 190 Hz - 7% - 50 Hz
Kiegészítő adatok
Teljesítményveszteség (max): 100 W
Induktivitás értéke: 5.775 mH
Induktivitás tűrése: fázisonként -5% és +5% között
Alapharmonikus áramérték: 9.4 A
RMS áramérték: 10.1 A
Elektromos szigetelési osztály: H osztály
Névleges szigetelési feszültség [Ui]: 1.1 kV
Dielektromos vizsgálati feszültség: 4 kV 50 Hz 1 perc
Maximális tartós áram [Imp]: 1.2 × I1
Harmonikus áramspektrum: 3.7% × I3, 38.2% × I5, 13.6% × I7, 4.9% × I11
Dinamikus túláram: 2.2 × Isc
Konvencionális szabad levegős termikus áram [Ith]: 2 A 250 V AC 50 Hz esetén
Telepítés típusa: Beltéri telepítés
Hűtés típusa: Kényszerkonvekció
Csatlakozások - sorkapcsok: Pad terminál
Rögzítési középpont: 200 × 125 mm
Magasság: 220 mm
Szélesség: 240 mm
Mélység: 160 mm
Környezeti paraméterek
Szabványok: IEC 60068
IP védettségi fokozat: IP00
Üzemi magasság: <= 2000 m
Környezeti hőmérséklet működés közben: 0...55°C <= 1000 m esetén, 0...50°C > 1000...2000 m esetén
Átlagos környezeti hőmérséklet működés közben: 50°C <= 1000 m esetén (24 órás átlag), 40°C <= 1000 m esetén (1 éves átlag), 45°C > 1000...2000 m esetén (24 órás átlag), 35°C > 1000...2000 m esetén (1 éves átlag)
Klimatikus ellenállás: Relatív páratartalom: 20...80%, Sós köd (400 V/50 Hz): 250 óra
