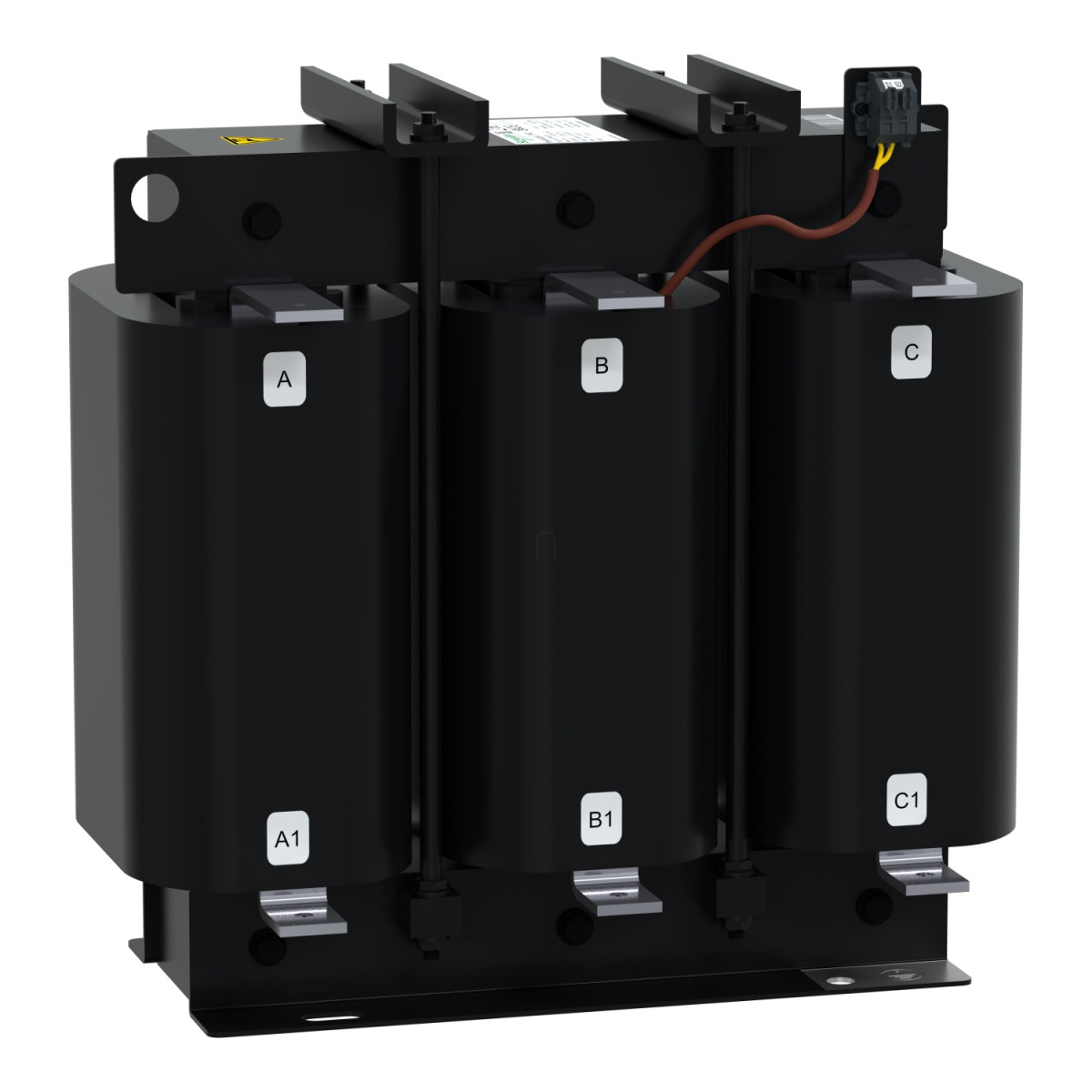

A Schneider Electric PowerLogic termékcsaládhoz tartozó LVR05X00A40T cikkszámú anti-harmonikus fojtótekercs (detuned reactor) egy speciálisan hangolt készülék, amely ipari és kereskedelmi létesítmények villamos hálózataiban a felharmonikusok által okozott problémák kezelésére szolgál. A 100 kvar névleges meddőteljesítményű, 400 V AC 50 Hz hálózati feszültségre tervezett komponens különösen olyan alkalmazási területeken előnyös, ahol szükséges a hálózat minőségének javítása és a meddőteljesítmény kompenzálása.
A PowerLogic LVR05X00A40T anti-harmonikus fojtótekercs 4,2-es hangolási renddel, azaz 210 Hz-re (5,7% 50 Hz-hez képest) hangolva működik, így hatékonyan szűri ki a hálózatban keletkező káros felharmonikusokat. A készülék kimagasló műszaki paraméterekkel rendelkezik: 0,307 mH induktivitással, fázisonként ±5% induktancia tűréssel, 144,3 A alapharmonikus árammal és 176,1 A RMS áramértékkel bír. A készülék robusztus kialakítása, H osztályú elektromos szigetelése és 1,1 kV névleges szigetelési feszültsége biztosítja a hosszú távú, megbízható működést még olyan környezetben is, ahol a harmónikus torzítás jelentős kihívást jelent.
A Schneider Electric LVR05X00A40T fojtótekercs speciális harmonikus áramspektrummal rendelkezik: 2,9% x I3, 67,8% x I5, 18,6% x I7 és 6,2% x I11 értékekkel, amely lehetővé teszi, hogy pontosan a megfelelő harmonikus frekvenciákon biztosítson csillapítást. A belső kialakítása kényszerkonvekciós hűtéssel támogatott, ami biztosítja a megfelelő hőelvezetést a maximum 480 W teljesítményveszteség mellett is. Az IP00 védettségű készülék beltéri telepítésre alkalmas, 0-55°C közötti környezeti hőmérsékleten és maximum 2000 méteres tengerszint feletti magasságig használható. A széles klímaviszonyok közötti működést a 20-80% közötti relatív páratartalom-tűrés és a 250 órás sóköd-állóság (400 V/50 Hz mellett) biztosítja.
A PowerLogic LVR05X00A40T fojtótekercs 350 mm x 350 mm x 220 mm-es méretével és 46 kg tömegével egy kompakt, de robusztus megoldást kínál. A készülék rögzítési központja 200 x 125 mm, csatlakoztatása pedig csavarozható kapocslemezes kialakítású. Ez a fojtótekercs különösen ajánlott olyan létesítmények számára, ahol kondenzátortelepek üzemelnek, és fontos a hálózat minőségének védelme a felharmonikusoktól, valamint a meddőteljesítmény-kompenzálás hatékonyságának növelése. A Schneider Electric LVR05X00A40T cikkszámú termék segítségével elkerülhetők a felharmonikusok okozta túlterhelések, rezonanciák és egyéb hálózati problémák.
Schneider Electric SAH detuned reactors - LVR05X00A40T -Varplus Fojtótekercs 5.7% (215 Hz) 100 kvar 400/415V 50Hz műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Eszköz rövid neve: DR
Termék vagy komponens típusa: Hangolt fojtótekercs
Hálózati frekvencia: 50 Hz
Meddőteljesítmény érték: 100 kvar 400 V AC 50 Hz hálózaton
Hálózati névleges feszültség: 400 V AC 50 Hz
Hangolási rend: 4.2 - 210 Hz - 5.7 % - 50 Hz
Kiegészítő információk
Teljesítményveszteség (max): 480 W
Induktivitás értéke: 0.307 mH
Induktivitás tűrése: -5% és +5% között fázisonként
Alapharmonikus áram: 144.3 A
RMS áramérték: 176.1 A
Elektromos szigetelési osztály: H osztály
Névleges szigetelési feszültség [Ui]: 1.1 kV
Dielektromos teszt feszültség: 4 kV 50 Hz 1 perc
Maximális állandó áram [Imp]: 1.3 x I1
Harmonikus áramspektrum: 2.9 % x I3
67.8 % x I5
18.6 % x I7
6.2 % x I11
Dinamikus ellenállási áram: 2.2 x Isc
Konvencionális szabad levegő termikus áram [Ith]: 2 A 250 V AC 50 Hz esetén
Telepítés típusa: Beltéri telepítés
Hűtés típusa: Kényszerkonvekció
Csatlakozások: Kapocslemezes csatlakozás
Rögzítési központ: 200 x 125 mm
Magasság: 350 mm
Szélesség: 350 mm
Mélység: 220 mm
Környezeti paraméterek
Szabványok: IEC 60068
IP védettségi fokozat: IP00
Üzemi magasság: <= 2000 m
Környezeti hőmérséklet működés közben:
0...55 °C <= 1000 m magasságon
0...50 °C > 1000...2000 m magasságon
Átlagos környezeti hőmérséklet működés közben:
50 °C <= 1000 m magasságon (24 órás átlag)
40 °C <= 1000 m magasságon (1 éves átlag)
45 °C > 1000...2000 m magasságon (24 órás átlag)
35 °C > 1000...2000 m magasságon (1 éves átlag)
Klimatikus ellenállás:
Relatív páratartalom: 20...80 %
Sóköd (400 V/50 Hz): 250 óra
