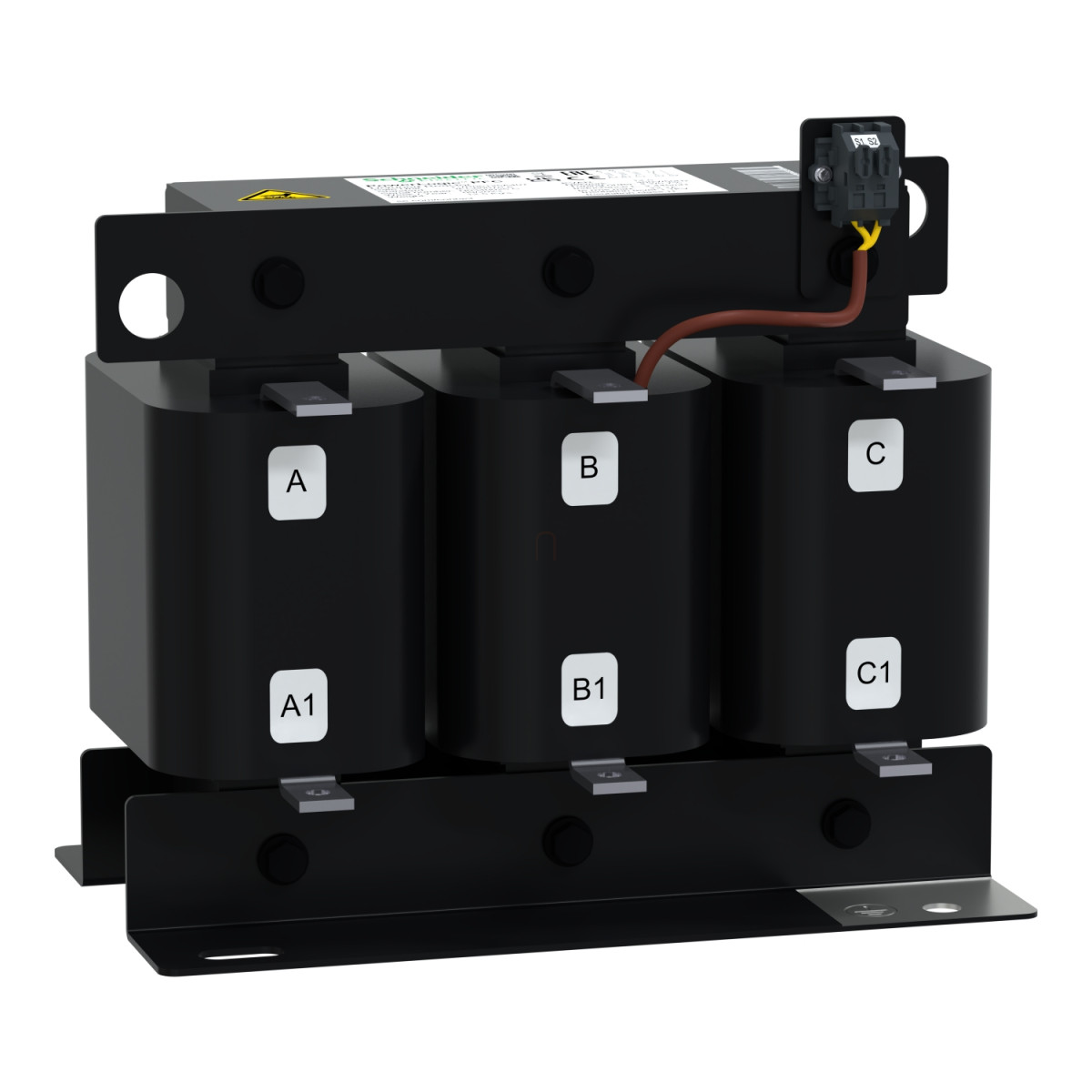

A Schneider Electric PowerLogic PFC sorozatú Anti Harmonic detuned reactor (LVR05125A40T) egy kiváló minőségű fojtótekercs, amely kifejezetten a hálózati felharmonikus áramok által okozott problémák kezelésére terveztek. Ez a 12,5 kvar teljesítményű, 210 Hz hangolási frekvenciájú (4,2-es hangolási rendű), 5,7% induktivitású eszköz ideális megoldást kínál a modern villamos hálózatokban jelentkező felharmonikus torzítások hatékony szűrésére.
A berendezés 400V AC 50 Hz hálózati feszültségen működik, és magas minőségi standardoknak felel meg. A reaktor kiváló elektromos szigetelési tulajdonságokkal rendelkezik (H osztályú szigetelés), 1,1 kV névleges szigetelési feszültséggel és 4 kV dielektromos tesztfeszültséggel. Az induktancia értéke 2,445 mH, amelynek toleranciája fázisonként ±5%. A PowerLogic LVR05125A40T alapvető áramértéke 18 A, míg az RMS áramértéke 22 A. A maximális állandó áram a névleges áram 1,3-szorosa lehet, a dinamikus ellenállás pedig az Isc 2,2-szerese. A fojtótekercs specifikusan a felharmonikus áramspektrumra van tervezve: I3 2,9%, I5 67,8%, I7 18,6%, és I11 6,2%.
A Schneider Electric LVR05125A40T reaktor kizárólag beltéri használatra készült, IP00 védettségi fokozattal rendelkezik, és kényszerkonvekcióval hűtik. A csatlakozások pad terminállal vannak kialakítva, a rögzítési központ mérete 200 x 125 mm. A berendezés kompakt méretű: 220 mm magas, 240 mm széles és 160 mm mély. Az eszköz maximális teljesítményvesztesége 150 W, ami a kategóriájában rendkívül hatékonynak számít.
A PowerLogic detuned reactor az IEC 60068 szabványnak megfelelően készül, és különböző környezeti feltételek mellett is megbízhatóan működik. Üzemeltetési magassága legfeljebb 2000 méter lehet, a környezeti hőmérséklet pedig 0-55°C között lehet 1000 m tengerszint feletti magasságig, illetve 0-50°C között 1000-2000 m között. Az átlagos környezeti hőmérséklet 1000 m alatt 24 órás átlagban 50°C, éves átlagban 40°C lehet; míg 1000-2000 m között 24 órás átlagban 45°C, éves átlagban 35°C. Az eszköz relatív páratartalom szempontjából 20-80% között működőképes, és képes ellenállni 250 órán keresztül a sós köd hatásainak is. Ez a reaktor ideális választás ipari környezetben, ahol a felharmonikusok hatékony kezelése kritikus fontosságú a rendszer megbízható működése és az energiahatékonyság szempontjából.
Schneider Electric SAH detuned reactors - LVR05125A40T -Varplus Fojtótekercs 5.7% (215 Hz) 12.5 kvar 400/415V 50Hz műszaki adatok
Fő jellemzők
Sorozat: PowerLogic
Rövid név: DR
Termék típus: Hangolt fojtótekercs
Hálózati frekvencia: 50 Hz
Reaktív teljesítmény: 12,5 kvar 400 V AC 50 Hz esetén
Hálózati névleges feszültség: 400 V AC 50 Hz
Hangolási rend: 4,2 - 210 Hz - 5,7 % - 50 Hz
Kiegészítő adatok
Maximális teljesítményveszteség: 150 W
Induktancia érték: 2,445 mH
Induktancia tűrés: -5% és +5% között fázisonként
Alap áramérték: 18 A
RMS áramérték: 22 A
Elektromos szigetelési osztály: H osztály
Névleges szigetelési feszültség: 1,1 kV
Dielektromos tesztfeszültség: 4 kV 50 Hz 1 perc
Maximális állandó áram: 1,3 x I1
Felharmonikus áramspektrum: 2,9 % x I3
67,8 % x I5
18,6 % x I7
6,2 % x I11
Dinamikus ellenállási áram: 2,2 x Isc
Hagyományos szabad levegő hőáram: 2 A 250 V AC 50 Hz esetén
Telepítés típusa: Beltéri telepítés
Hűtés típusa: Kényszerkonvekció
Csatlakozások: Pad csatlakozó
Rögzítési közép: 200 x 125 mm
Magasság: 220 mm
Szélesség: 240 mm
Mélység: 160 mm
Környezet
Szabványok: IEC 60068
IP védettségi fokozat: IP00
Üzemeltetési magasság: <= 2000 m
Környezeti hőmérséklet üzemelés során: 0...55 °C <= 1000 m esetén
0...50 °C > 1000...2000 m esetén
Átlagos környezeti hőmérséklet üzemelés során: 50 °C <= 1000 m esetén (24 órás átlag)
40 °C <= 1000 m esetén (1 éves átlag)
45 °C > 1000...2000 m esetén (24 órás átlag)
35 °C > 1000...2000 m esetén (1 éves átlag)
Klímaállóság: Relatív páratartalom: 20...80 %
Sóköd (400 V/50 Hz): 250 óra
