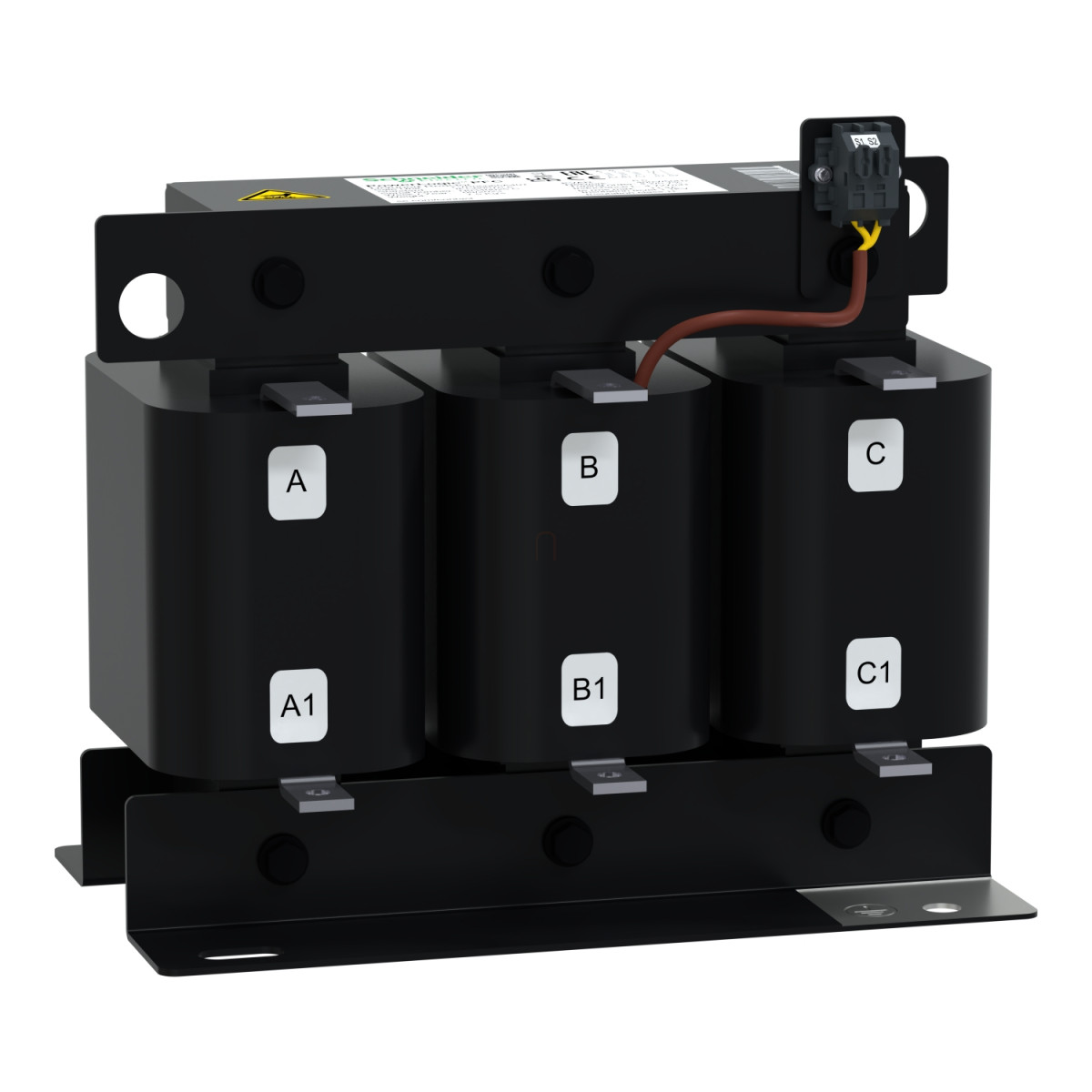

A Schneider Electric PowerLogic LVR05065A40T Anti Harmonic PFC detuned reactor egy kiváló minőségű, 6.5 kvar teljesítményű fojtótekercs, amely kifejezetten a 400 V AC 50 Hz hálózatokhoz lett tervezve. Ez a 210 Hz-re hangolt (tuning order 4.2 - 5.7%) eszköz hatékonyan kezeli a felharmonikusokat, ami elengedhetetlen a modern ipari és kereskedelmi elektromos hálózatokban.
A PowerLogic sorozat részeként ez a DR (Detuned Reactor) eszköz tökéletes megoldást jelent a hálózati minőség javítására. A készülék 4.727 mH induktivitással rendelkezik, fázisonként ±5% tűréshatárral, ami biztosítja a stabil működést. Maximális teljesítményvesztesége mindössze 100 W, így energiahatékonyságban is kiemelkedő. A LVR05065A40T alapvető árama 9.4 A, míg RMS áramértéke 11.4 A, ami jól mutatja terhelhetőségét és megbízhatóságát.
A készülék Class H elektromos szigetelési osztállyal rendelkezik, 1.1 kV névleges szigetelési feszültséggel, és 4 kV dielektromos tesztfeszültséggel (1 perces tesztelés során 50 Hz-en). Harmónikus áramspektruma: 2.9% x I3, 67.8% x I5, 18.6% x I7, 6.2% x I11, amely értékek mutatják a különböző harmonikus frekvenciák kezelésének képességét. A Schneider Electric LVR05065A40T dinamikus ellenállási árama 2.2 x Isc, konvencionális szabad légtérben mért hőárama pedig 2 A 250 V AC 50 Hz esetén. A termék IP00 védettségi fokozattal rendelkezik, beltéri telepítésre tervezték, és kényszerkonvekciós hűtéssel működik.
Méreteit tekintve a PowerLogic LVR05065A40T magassága 220 mm, szélessége 240 mm, mélysége 160 mm, rögzítési központja 200 x 125 mm. Csatlakozási pontja pad terminal típusú. A készülék környezeti működési hőmérséklete 0-55°C között van 1000 m tengerszint feletti magasságig, és 0-50°C között 1000-2000 m magasságtartományban. Átlagos környezeti hőmérsékletre vonatkozó specifikációi: 50°C (24 órás átlag) és 40°C (éves átlag) 1000 m magasságig, valamint 45°C (24 órás átlag) és 35°C (éves átlag) 1000-2000 m magasságtartományban. A relatív páratartalomra vonatkozó tűrése 20-80%, és ellenáll 250 órányi sómentes tesztnek (400 V/50 Hz). A Schneider Electric PowerLogic LVR05065A40T Anti Harmonic PFC detuned reactor az IEC 60068 szabványnak megfelelően készült, így biztosítva a nemzetközi minőségi követelményeknek való megfelelést.
Schneider Electric SAH detuned reactors - LVR05065A40T -Varplus Fojtótekercs 5.7% (215 Hz) 6.5 kvar 400/415V 50Hz műszaki adatok
Főbb jellemzők
Termékcsalád: PowerLogic
Eszköz rövidnév: DR
Termék vagy komponens típus: Fojtótekercs
Hálózati frekvencia: 50 Hz
Reaktív teljesítmény: 6.5 kvar 400 V AC 50 Hz-en
Hálózati névleges feszültség: 400 V AC 50 Hz
Hangolási rend: 4.2 - 210 Hz - 5.7 % - 50 Hz
Kiegészítő információk
Maximális teljesítményveszteség: 100 W
Induktivitás érték: 4.727 mH
Induktivitás tűrés: -5% és 5% között fázisonként
Alapáram: 9.4 A
RMS áram: 11.4 A
Elektromos szigetelési osztály: Class H
Névleges szigetelési feszültség: 1.1 kV
Dielektromos teszt feszültség: 4 kV 50 Hz 1 perc
Maximális tartós áram: 1.3 x I1
Harmonikus áram spektrum: 2.9% x I3, 67.8% x I5, 18.6% x I7, 6.2% x I11
Dinamikus ellenállási áram: 2.2 x Isc
Konvencionális szabad levegős hőáram: 2 A 250 V AC 50 Hz-en
Telepítés típusa: Beltéri telepítés
Hűtés típusa: Kényszerkonvekció
Csatlakozások: Pad terminál
Rögzítési központ: 200 x 125 mm
Fizikai jellemzők
Magasság: 220 mm
Szélesség: 240 mm
Mélység: 160 mm
Környezeti feltételek
Szabványok: IEC 60068
IP védettségi fokozat: IP00
Üzemi magasság: <= 2000 m
Működési környezeti hőmérséklet: 0...55 °C <= 1000 m magasságig, 0...50 °C > 1000...2000 m magasságban
Átlagos környezeti hőmérséklet működés közben:
50 °C <= 1000 m magasságig (24 órás átlag)
40 °C <= 1000 m magasságig (1 éves átlag)
45 °C > 1000...2000 m magasságban (24 órás átlag)
35 °C > 1000...2000 m magasságban (1 éves átlag)
Klimatikus ellenállás: Relatív páratartalom: 20...80%, Sóköd (400 V/50 Hz): 250 óra
