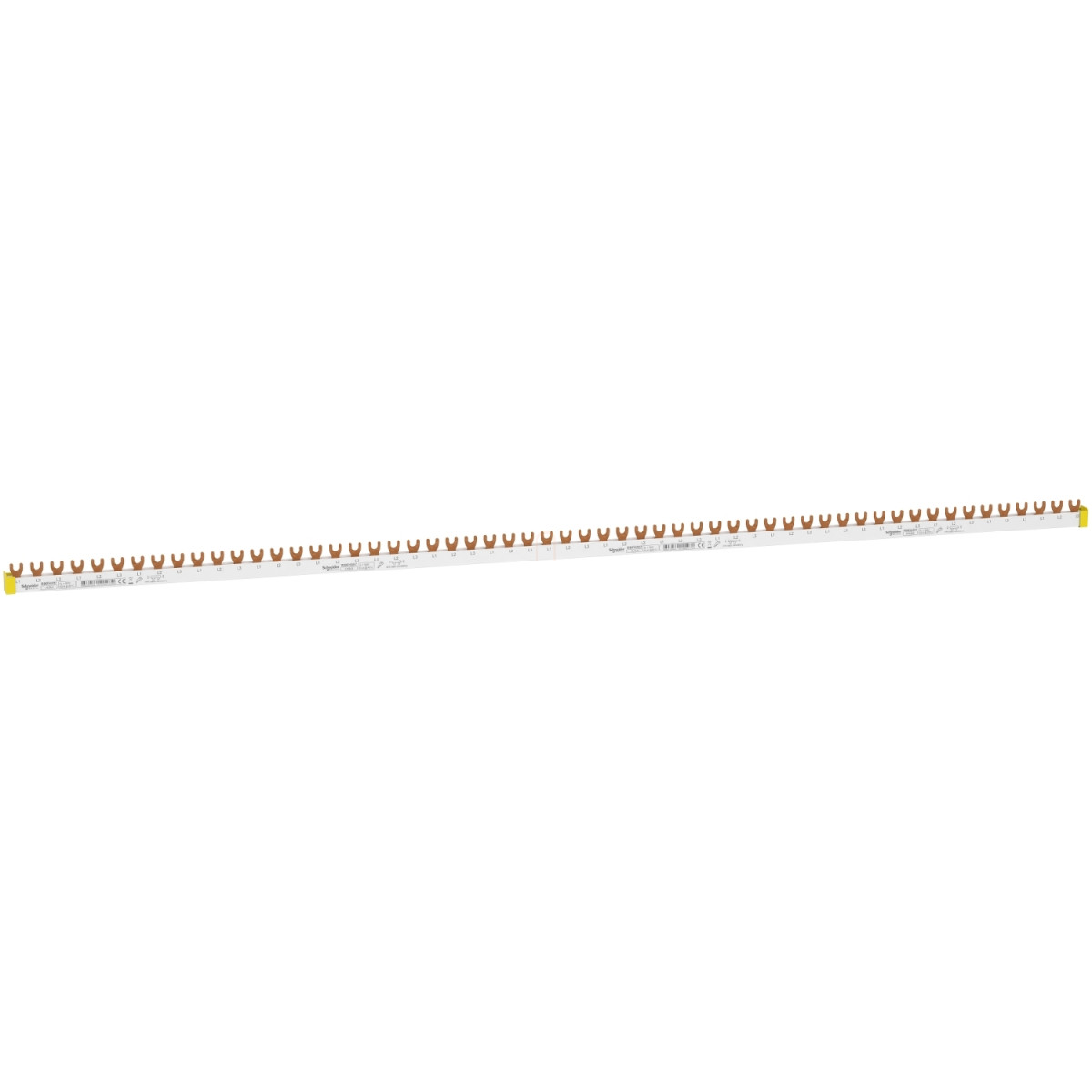

A Schneider Electric Resi9 termékcsaládjába tartozó R9XFH357 fésűs gyűjtősín egy kiváló minőségű, professzionális villanyszerelési kiegészítő, amely az elektromos elosztódobozok hatékony és biztonságos bekötését teszi lehetővé. Ez a 3 fázisú (3L) gyűjtősín kifejezetten a Resi9 és kompatibilis rendszerekhez lett kifejlesztve, így tökéletes választás mind lakossági, mind kisebb ipari alkalmazásokhoz.
A Schneider Electric R9XFH357 gyűjtősín 57 modul hosszúságú, 18 mm-es osztástávolsággal rendelkezik, így összesen 19 helyen biztosít 3 fázisú (L1, L2, L3) csatlakozási pontot. A sín teljes hossza 1000 mm, fehér (RAL 9003) színben készül, és vágható kivitelű, ami lehetővé teszi a rugalmas méretre szabást a különböző méretű elosztódobozokhoz. A gyűjtősín maximális üzemi áramerőssége 63 A (40 °C környezeti hőmérsékletnél), üzemi feszültsége pedig 400 V AC fázisok között. Szigetelési feszültsége 500 V AC, ami kiváló védelmet biztosít.
A termék villás (fork) típusú csatlakozással rendelkezik, az egyes csatlakozási pontok közötti távolság 54 mm, ami megfelelő helykihasználást és hozzáférhetőséget biztosít. A csatlakozási pontokon egyértelműen jelölve vannak a fázisok (L1, L2, L3), ami segíti a gyors és hibamentes szerelést. A gyűjtősín vízszintes (horizontális) elhelyezésre lett tervezve, a biconnect rendszer alsó részén. Kiemelkedő kompatibilitással rendelkezik, hiszen nem csak a Resi9 sorozatú (MCB, RCBO, RCCB, SWITCH), hanem az Acti9 és Acti9 K60 eszközökkel is használható.
Az R9XFH357 gyűjtősín megfelel a szigorú EN/IEC 61439-1 szabványnak, és CE tanúsítvánnyal rendelkezik, ami garantálja a biztonságos használatot. Tűzállósága kiemelkedő, 960 °C-os hőmérsékletnek is ellenáll 30 másodpercig az IEC 60695-2-1 szabványnak megfelelően. Szennyezettségi foka 3, ami azt jelenti, hogy ipari környezetben is megbízhatóan működik. A termék szigetelt kialakítású, így maximális biztonságot nyújt a felhasználók számára, csökkentve az áramütés kockázatát az elosztódobozok kialakítása során.
Schneider Electric Resi9 - R9XFH357 -gyűjtősín, 3P, 57 osztás műszaki adatok
Fő jellemzők
Termékcsalád: Resi9
Termék típusa: Fésűs gyűjtősín
Felszerelési mód: Vízszintes
Kategória: Csatlakozási kiegészítő
Fázisok száma: 3L
Hosszúság modulokban (18 mm): 57
Szabványok: EN/IEC 61439-1
Tanúsítványok: CE
További műszaki adatok
Csatlakozási pontok száma: 19 csatlakozás 3L
Pólusok konfigurációja egy csatlakozáshoz: 1 x 3P
Csatlakozási osztás: 18 mm
Csatlakozó típusa: Villás
Csatlakozási pontok közötti távolság: 54 mm
Jelölés: L1 L2 L3
Szigetelés: Szigetelt
Kivitel: Vágható
Névleges üzemi áram: 63 A 40 °C-on
Névleges üzemi feszültség: 400 V AC fázis/fázis
Névleges szigetelési feszültség: 500 V AC
Felszerelés helye: Biconnect rendszer alsó része
9 mm-es osztások száma: 114
Szélesség: 1000 mm
Szín: Fehér (RAL 9003)
Kompatibilitás
Acti9, Acti9 K60, Resi9 MCB, Resi9 RCBO, Resi9 RCCB, Resi9 SWITCH
Környezeti adatok
Tűzállóság: 960 °C (30 s) az IEC 60695-2-1 szerint
Szennyezettségi fok: 3
