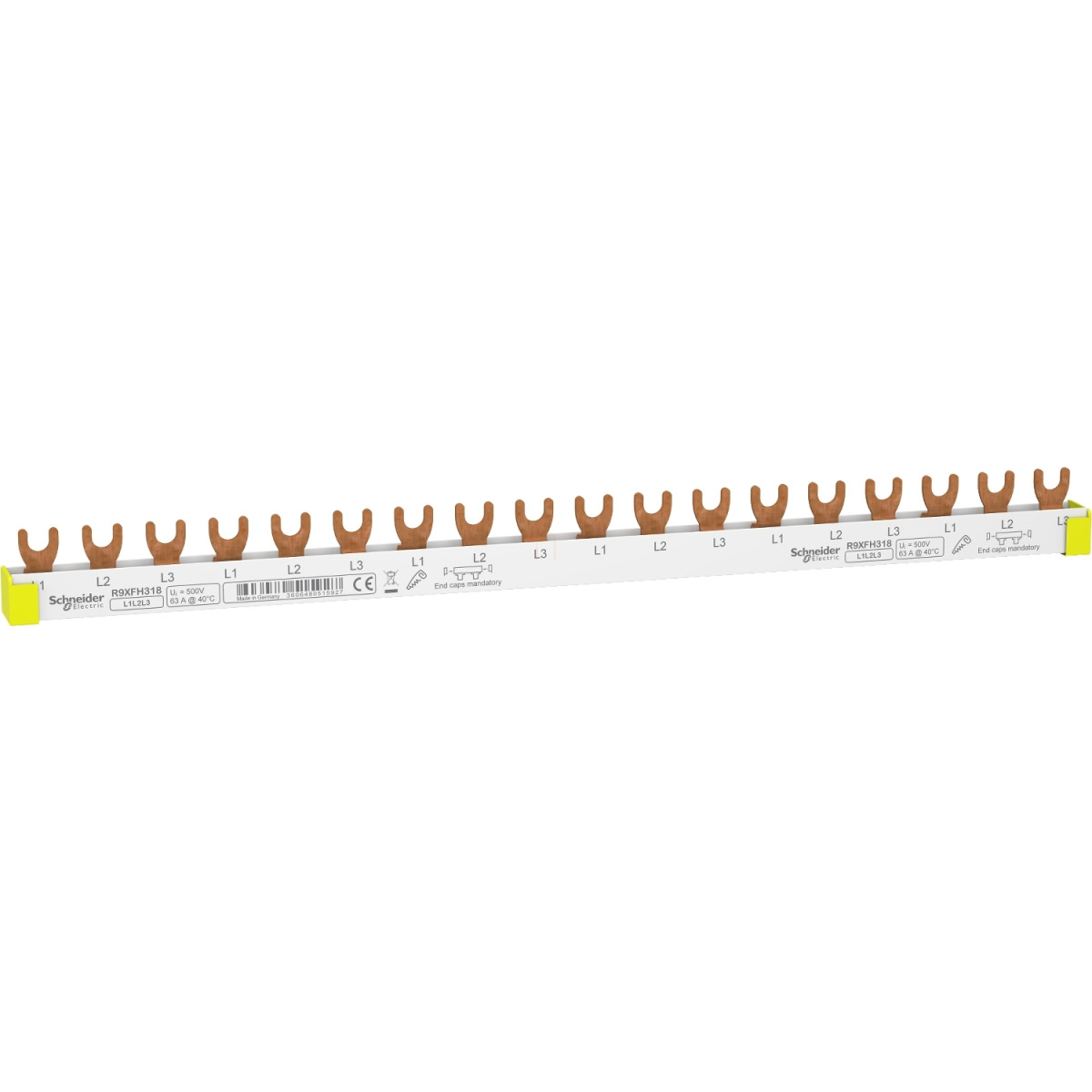

A Schneider Electric Resi9 R9XFH318 gyűjtősín egy innovatív elektromos elosztó kiegészítő, amelyet kifejezetten a modern épületgépészeti rendszerek hatékony áramellátásának biztosítására terveztek. Ez a 3 pólusú (3L) gyűjtősín 18 modulnyi hosszúságban érhető el, és 63 amperes névleges üzemi áramot képes kezelni, ami ideálissá teszi kisebb-közepes méretű épületek elektromos rendszereinek kiépítésére.
A termék kialakítása rendkívül praktikus, hiszen 18 mm-es osztástávolsággal rendelkezik, ami kompatibilis a legelterjedtebb moduláris készülékekkel. A gyűjtősín 6 darab 3L csatlakozási pontot biztosít, ahol minden csatlakozási pont 1x3P konfigurációban használható. A csatlakozások közötti távolság 54 mm, és a pólusok egyértelmű L1, L2, L3 jelöléssel vannak ellátva a könnyű szerelhetőség érdekében. A Schneider Electric R9XFH318 gyűjtősín villás csatlakozási típussal rendelkezik, és teljesen szigetelt kivitelben készül, ami maximális biztonságot nyújt a telepítés és használat során. Egyedi előnye, hogy szükség esetén méretre vágható, így rugalmasan alakítható a konkrét beépítési igényekhez.
A gyűjtősín elektromos paraméterei is kiemelkedőek: 63 A névleges üzemi áram 40 °C-on, 400 V AC fázis-fázis névleges üzemi feszültség, és 500 V AC szigetelési feszültség jellemzi. A termék alsó pozícióban, biconnect rendszerre szerelhető, és szélessége 320 mm. Fehér (RAL 9003) színben készül, ami jól illeszkedik a Resi9 termékcsalád többi elemének megjelenéséhez. A szennyezettségi fok 3-as besorolású, ami jelzi, hogy a termék ipari környezetben is megbízhatóan működik. Tűzállósági jellemzői is kiválóak, hiszen megfelel az IEC 60695-2-1 szabvány szerinti 960 °C-os (30 másodperces) vizsgálatnak.
A Schneider Electric R9XFH318 gyűjtősín kiválóan kompatibilis számos más termékcsaláddal, beleértve az Acti9, Acti9 K60, valamint a Resi9 sorozat különböző elemeit (MCB, RCBO, RCCB, SWITCH). Ez a sokoldalúság lehetővé teszi, hogy a villanyszerelők és rendszertervezők rugalmasan alakíthassák ki az elektromos elosztórendszert a különböző alkalmazási területekhez. A termék CE tanúsítvánnyal rendelkezik, és megfelel az EN/IEC 61439-1 szabványnak, ami garantálja a minőséget és a biztonságos működést. A Schneider Electric R9XFH318 gyűjtősín professzionális választás lakó- és kisebb kereskedelmi létesítmények villamos rendszereinek kiépítéséhez, ahol fontos a megbízható teljesítmény és a biztonságos üzemeltetés.
Schneider Electric Resi9 - R9XFH318 -gyűjtősín, 3P, 18 osztás műszaki adatok
Főbb jellemzők
Termékcsalád: Resi9
Terméktípus: Gyűjtősín
Szerelési mód: Vízszintes
Kiegészítő kategória: Csatlakozási kiegészítő
Vonalak leírása: 3L
Hosszúság 18 mm-es modulokban: 18
Szabványok: EN/IEC 61439-1
Terméktanúsítványok: CE
Részletes műszaki paraméterek
Csatlakozási pontok száma: 6 pont 3L
Pólusok konfigurációja egy csatlakozási pontnál: 1 x 3P
Csatlakozási osztástávolság: 18 mm
Csatlakozó típusa: Villa
Csatlakozási pontok közötti távolság: 54 mm
Jelölés: L1 L2 L3
Szigetelés: Szigetelt
Kivitel: Méretre vágható
Névleges üzemi áramerősség [Ie]: 63 A 40 °C-on
Névleges üzemi feszültség [Ue]: 400 V AC fázis/fázis
Névleges szigetelési feszültség [Ui]: 500 V AC
Szerelési hely: Alul, biconnect rendszeren
9 mm-es osztások: 36
Szélesség: 320 mm
Szín: Fehér (RAL 9003)
Kompatibilitás
Acti9, Acti9 K60
Resi9 MCB
Resi9 RCBO
Resi9 RCCB
Resi9 SWITCH
Környezeti jellemzők
Tűzállóság: 960 °C (30 s) az IEC 60695-2-1 szerint
Szennyezettségi fok: 3
