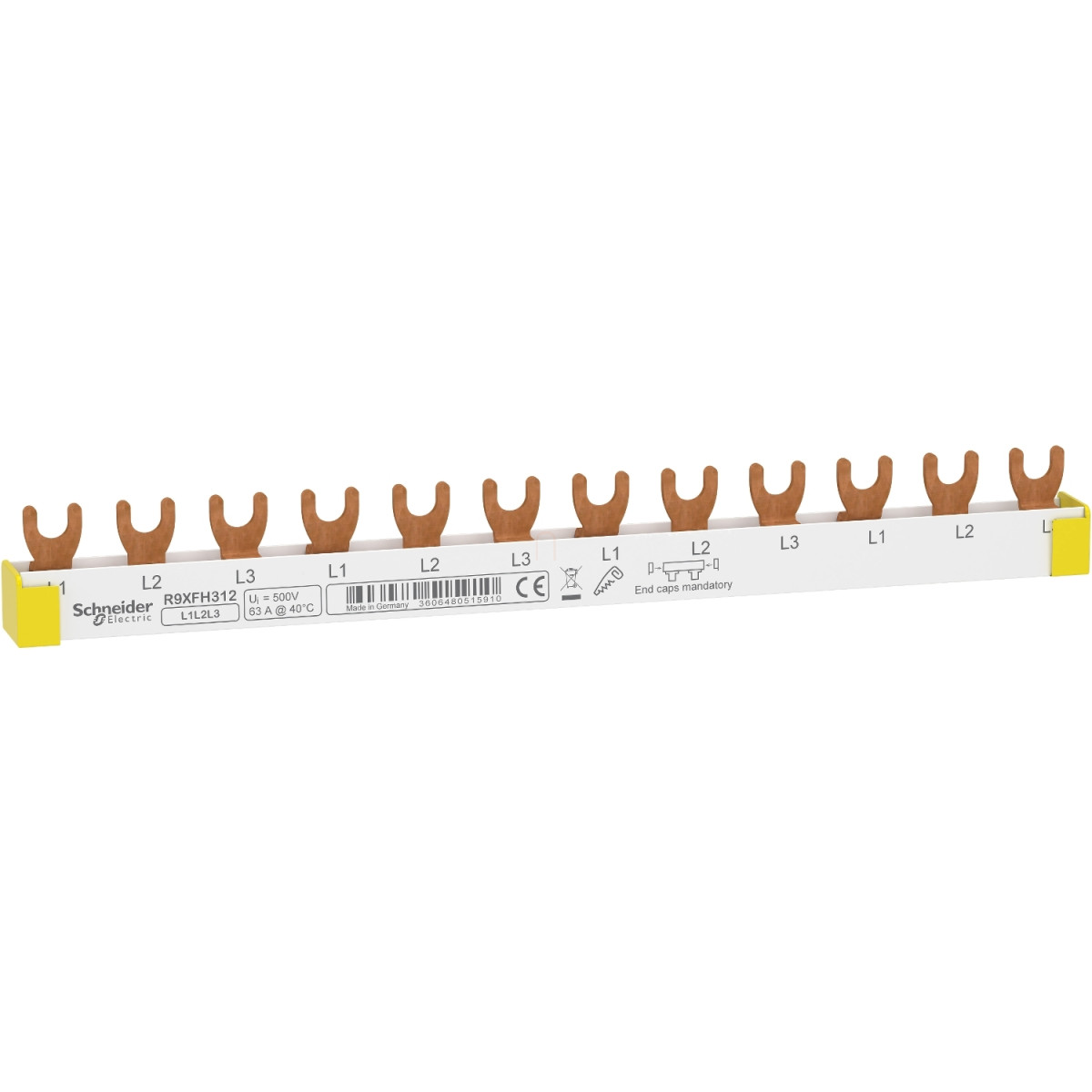

A Schneider Electric Resi9 sorozatú R9XFH312 típusú, háromfázisú gyűjtősín egy professzionális villamos kapcsolószekrény-építési megoldás, amely jelentősen megkönnyíti és felgyorsítja az elektromos elosztórendszerek kivitelezését. Ez a vízszintesen szerelhető, 3L (háromfázisú) kialakítású gyűjtősín 12 modul hosszúságú, és 18 mm-es osztástávolsággal rendelkezik, így tökéletesen illeszkedik a Resi9 és Acti9 sorozatú moduláris készülékekhez.
Az R9XFH312 gyűjtősín 63 amper névleges üzemi árammal rendelkezik 40°C környezeti hőmérsékleten, névleges üzemi feszültsége pedig 400 V AC fázis/fázis között. A szigetelési feszültsége 500 V AC, ami kiváló elektromos védelmet biztosít. A termék 4 csatlakozási pontot tartalmaz 3L konfigurációban, ahol minden csatlakozási pont 1×3P kialakítású. A csatlakozási pontok között 54 mm távolság van, és az L1, L2, L3 jelölések egyértelműen azonosítják a fázisokat. A villa típusú csatlakozóval ellátott, szigetelt kivitelű sín vágható, így rugalmasan méretezhető a konkrét alkalmazáshoz.
A Schneider Electric Resi9 gyűjtősín kiváló kompatibilitással rendelkezik, hiszen az Acti9, Acti9 K60 sorozatokon túl tökéletesen illeszkedik a Resi9 MCB kismegszakítókhoz, Resi9 RCBO kombinált védőkapcsolókhoz, Resi9 RCCB áramvédőkhöz és Resi9 kapcsolókhoz is. A gyűjtősín az elosztódoboz alján, biconnect csatlakozáson rögzíthető, szélessége 220 mm, fehér (RAL 9003) színű. A szennyezettségi fok 3-as besorolású, így ipari környezetben is megbízhatóan alkalmazható. Tűzállósága kiváló, 960 °C hőmérsékleten 30 másodpercig ellenáll az IEC 60695-2-1 szabvány szerint. A termék megfelel az EN/IEC 61439-1 szabványnak és rendelkezik CE tanúsítvánnyal, amely garantálja a minőséget és a biztonságos használatot.
Schneider Electric Resi9 - R9XFH312 -gyűjtősín, 3P, 12 osztás műszaki adatok
Általános jellemzők
Termékcsalád: Resi9
Terméktípus: Gyűjtősín
Szerelési mód: Vízszintes
Tartozék kategória: Csatlakozási kiegészítő
Fázisok száma: 3L
Hosszúság modulban: 12 (18 mm-es modul)
Szabványok: EN/IEC 61439-1
Tanúsítványok: CE
Részletes műszaki jellemzők
Csatlakozási pontok száma: 4 csatlakozási pont 3L
Pólusok konfigurációja: 1 x 3P
Osztástávolság: 18 mm
Csatlakozó típusa: Villa
Csatlakozási pontok közötti távolság: 54 mm
Jelölés: L1 L2 L3
Szigetelés: Szigetelt
Kivitel: Vágható
Névleges üzemi áram: 63 A (40 °C-on)
Névleges üzemi feszültség: 400 V AC fázis/fázis között
Névleges szigetelési feszültség: 500 V AC
Szerelési hely: Alul, biconnect csatlakozáson
9 mm-es osztások száma: 24
Szélesség: 220 mm
Szín: Fehér (RAL 9003)
Kompatibilitás
Acti9, Acti9 K60, Resi9 MCB, Resi9 RCBO, Resi9 RCCB, Resi9 SWITCH
Környezeti jellemzők
Tűzállóság: 960 °C (30 s) az IEC 60695-2-1 szerint
Szennyezettségi fok: 3
