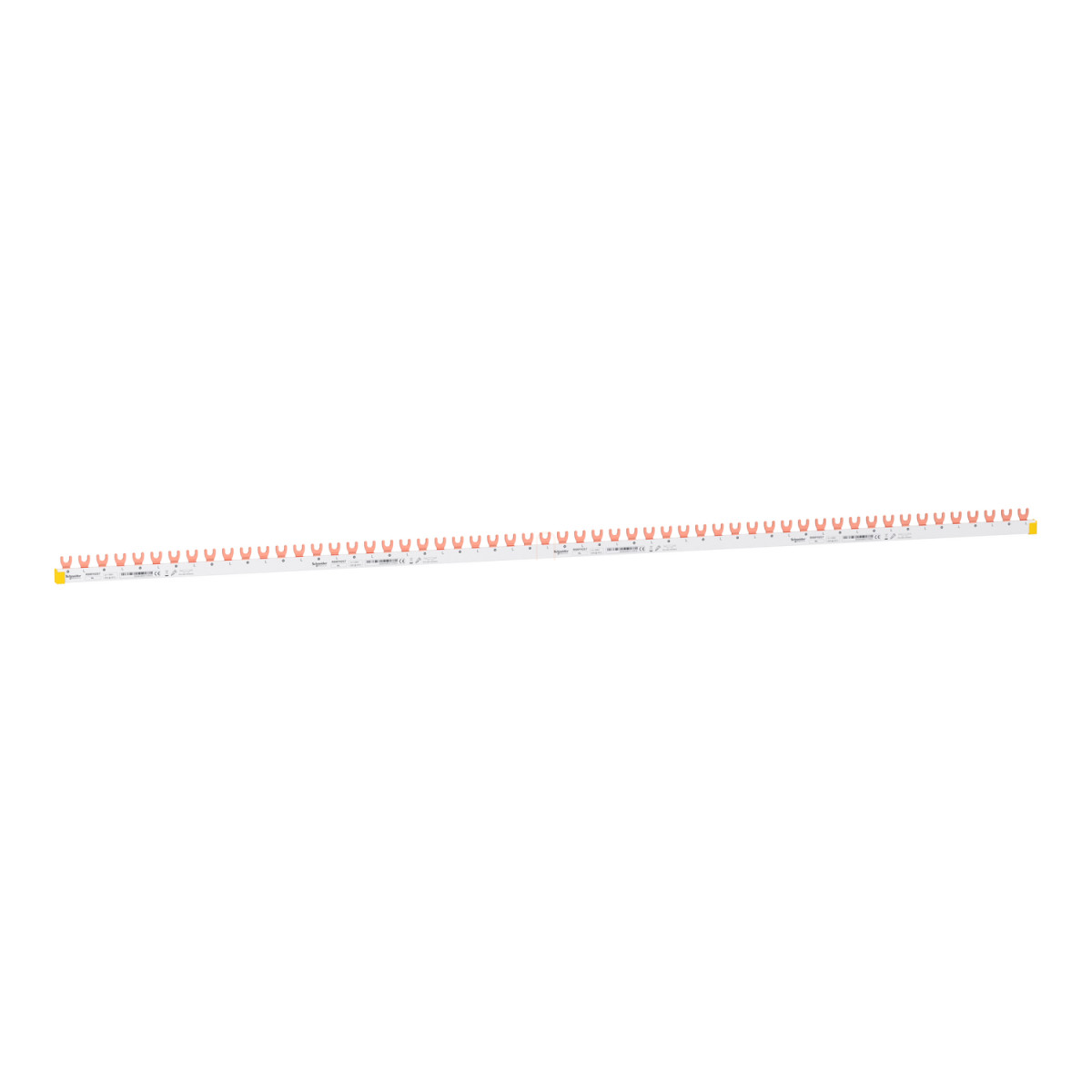

A Schneider Electric Resi9 R9XFH257 típusú gyűjtősín egy professzionális elektromos szerelvény, amely jelentősen egyszerűsíti és felgyorsítja a moduláris készülékek bekötését az elosztószekrényekben. Ez a fésűs gyűjtősín 1L+N kialakítású, azaz egy fázis és nullavezető kombinációját biztosítja, 57 modul hosszúságban, 18 mm-es osztástávolsággal.
A termék horizontálisan szerelhető, és kifejezetten a Resi9 sorozatú elosztószekrényekhez lett tervezve, bár kompatibilis az Acti9, Acti9 K60, valamint a Resi9 MCB, RCBO, RCCB és SWITCH termékcsaládokkal is. A 63 A névleges üzemi áramerősség 40°C környezeti hőmérsékleten és a 230 V AC fázis/nulla üzemi feszültség megfelelő kapacitást biztosít a legtöbb lakossági és kisebb kereskedelmi alkalmazáshoz. A gyűjtősín szigetelési feszültsége 500 V AC, ami extra biztonságot nyújt a felhasználók számára.
A Schneider Electric Resi9 R9XFH257 gyűjtősín összesen 28 modulos helyet kínál (N + 1 L konfigurációban), és a maga 1000 mm-es hosszúságával ideális választás nagyobb elosztószekrényekhez is. A villa típusú csatlakozók biztosítják a moduláris készülékek gyors és biztonságos bekötését. A gyűjtősín vágható, így rugalmasan alakítható a konkrét igényekhez. A fehér (RAL 9003) színű kivitel esztétikailag is jól illeszkedik a modern elosztószekrényekhez. A biconnect rögzítési technológia lehetővé teszi az alsó elhelyezést a szekrényben, ami praktikus szerelést biztosít.
A termék minden szükséges tanúsítvánnyal rendelkezik, megfelel az EN/IEC 61439-1 szabványnak, és CE jelöléssel ellátott. A tűzállósági paramétere 960°C (30 másodperc), az IEC 60695-2-1 szabványnak megfelelően, valamint 3-as szennyezettségi fokozatba tartozik, ami jelzi, hogy ellenáll a vezetőképes vagy száraz nem vezetőképes, esetlegesen páralecsapódás miatt vezetőképessé váló szennyeződéseknek is. Ez a gyűjtősín a professzionális villanyszerelők számára kifejezetten ajánlott, akik magas minőségű és megbízható megoldásokat keresnek az elektromos elosztószekrények szereléshez.
Schneider Electric Resi9 - R9XFH257 -gyűjtősín, 2P, 57 osztás műszaki adatok
Fő jellemzők
Termékcsalád: Resi9
Terméktípus: Gyűjtősín (Comb busbar)
Felszerelési mód: Vízszintes
Tartozék kategória: Csatlakoztatási kiegészítő
Vonalak leírása: 1L + N
Hosszúság 18 mm modulokban: 57
Szabványok: EN/IEC 61439-1
Terméktanúsítványok: CE
Kiegészítő jellemzők
Csatlakozási helyek száma: 28 hely N + 1 L
Pólusok konfigurációja egy helyhez: 1 x 1P + N vagy 1 x 2P
Csatlakozási osztástávolság: 18 mm
Csatlakozó típus: Villa
Távolság a csatlakozási helyek között: 36 mm
Jelölés: L1 L2
Szigetelés: Szigetelt
Eszköz kialakítás: Vágható
Névleges üzemi áramerősség: 63 A 40°C-on
Névleges üzemi feszültség: 230 V AC Fázis/Nulla
Névleges szigetelési feszültség: 500 V AC
Szerelési hely: Alsó, biconnect rendszeren
9 mm-es osztások: 114
Szélesség: 1000 mm
Szín: Fehér (RAL 9003)
Kompatibilis termékcsaládok: Acti9, Acti9 K60, Resi9 MCB, Resi9 RCBO, Resi9 RCCB, Resi9 SWITCH
Környezeti paraméterek
Tűzállóság: 960°C (30 s) az IEC 60695-2-1 szerint
Szennyezettségi fokozat: 3
