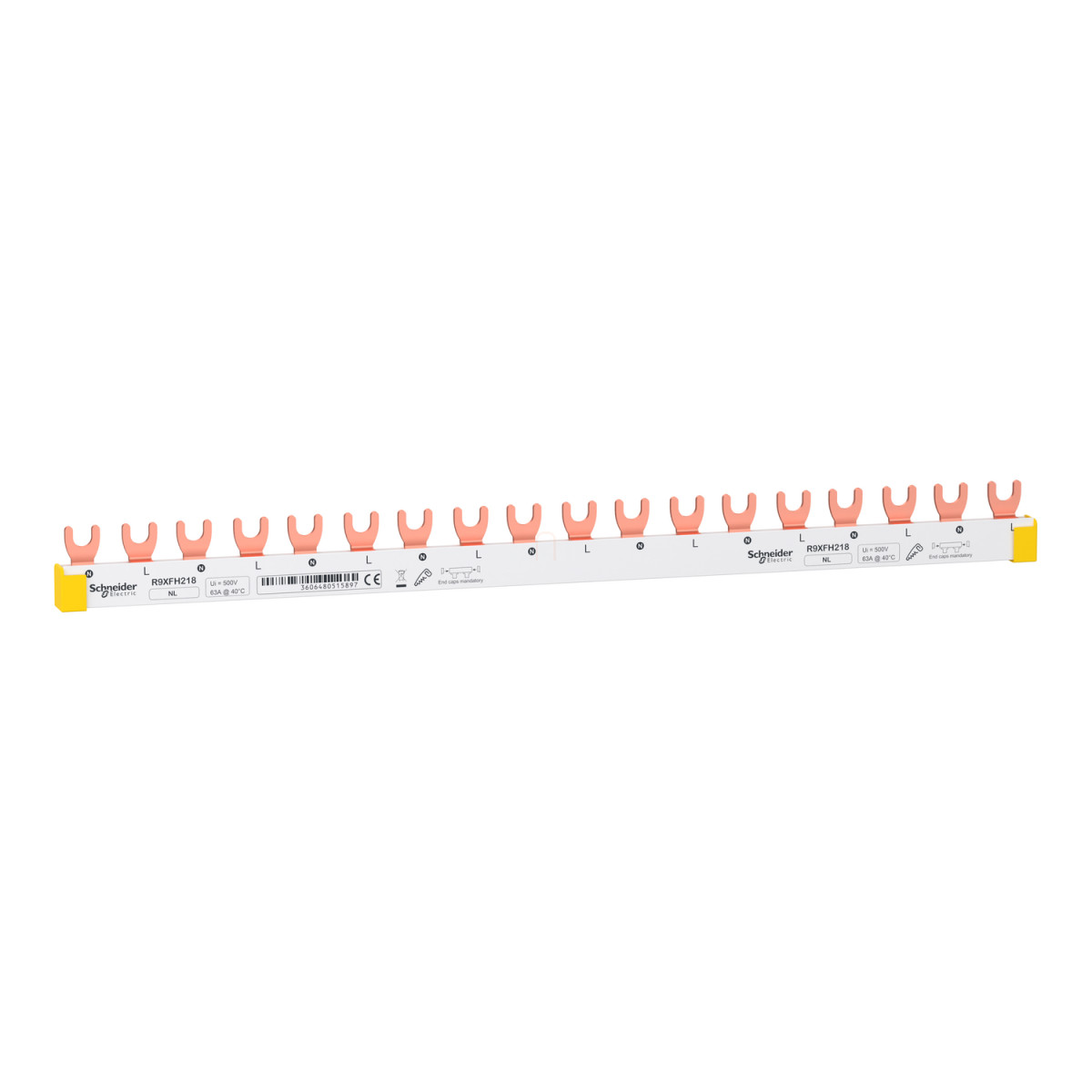

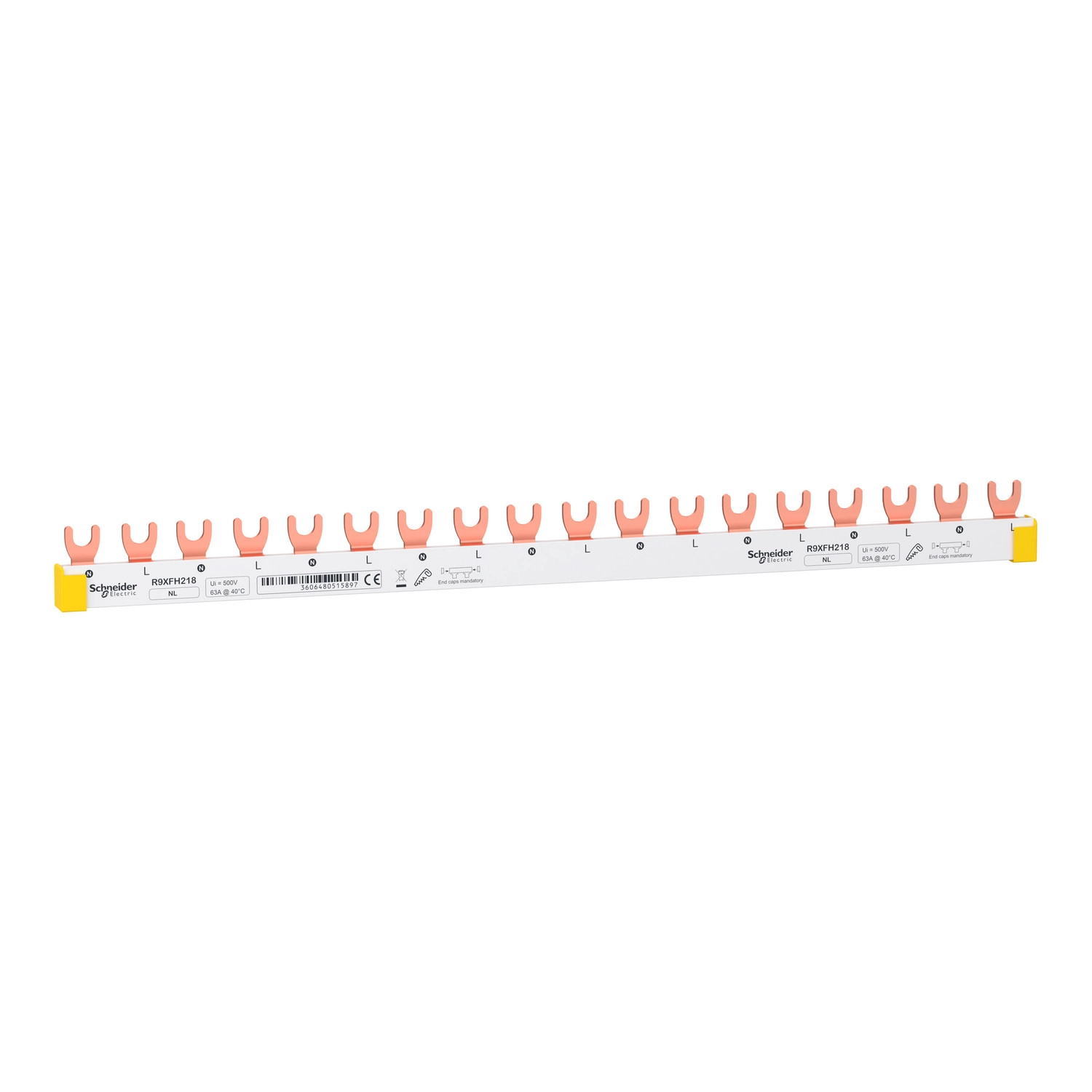

A Schneider Electric Resi9 R9XFH218 gyűjtősín egy kiváló minőségű villamos csatlakozási megoldás, amely tökéletesen illeszkedik a modern villanyszerelési rendszerek követelményeihez. Ez a 1L+N konfigurációjú, 18 mm osztástávolságú, 18 modulhelyes gyűjtősín 63 A névleges áramerősséggel büszkélkedhet, ami megfelelő teljesítményt biztosít a legtöbb lakossági és kisebb kereskedelmi alkalmazáshoz.
A gyűjtősín vízszintes felszerelésre tervezett, és a biconnect rendszer alján helyezhető el. A termék 9 utat biztosít (N + 1 L konfigurációban), amelyekkel hatékonyan lehet 1P+N vagy 2P típusú moduláris eszközöket csatlakoztatni. A villás típusú csatlakozó megkönnyíti a gyors és biztonságos telepítést. A szomszédos utak közötti 36 mm-es távolság és a 18 mm-es csatlakozási osztás megfelelő helyet biztosít a különböző készülékek számára. A gyűjtősín L1 és L2 jelölésekkel rendelkezik, ami elősegíti a helyes bekötést és a fázisazonosítást.
A Schneider Electric Resi9 R9XFH218 gyűjtősín 230 V AC fázis/nulla névleges üzemi feszültséggel és 500 V AC szigetelési feszültséggel rendelkezik. A termék teljesen szigetelt kivitelű, ami fokozza a biztonságot a telepítés és használat során. Fontos tulajdonsága, hogy méretre vágható, így rugalmasan alakítható a konkrét telepítési igényekhez. Az eszköz fehér színű (RAL 9003) kialakítása esztétikus megjelenést biztosít a villamos elosztószekrényekben.
A termék kompatibilis számos Acti9 és Resi9 sorozatú eszközzel, beleértve az Acti9 K60, Resi9 MCB, Resi9 RCBO, Resi9 RCCB és Resi9 SWITCH modelleket. Ez a sokoldalúság különösen hasznos a villanyszerelők számára, akik különböző védőeszközöket és kapcsolókat kívánnak integrálni egyetlen elosztórendszerbe. A gyűjtősín megfelel az EN/IEC 61439-1 szabványoknak és CE tanúsítvánnyal rendelkezik, ami garantálja a minőséget és a biztonságot. Kiemelkedő tulajdonsága a 960 °C-os tűzállóság (30 másodpercig), az IEC 60695-2-1 szabványnak megfelelően, valamint a 3-as szennyezettségi fokozat, ami széles körű alkalmazhatóságot biztosít különböző környezetekben.
Schneider Electric Resi9 - R9XFH218 -gyűjtősín, 2P, 18 osztás műszaki adatok
Általános jellemzők
Termékcsalád: Resi9
Terméktípus: Gyűjtősín
Felszerelési mód: Vízszintes
Tartozék/alkatrész kategória: Csatlakozási kiegészítő
Vonalak leírása: 1L + N
Hosszúság 18 mm-es modulokban: 18
Szabványok: EN/IEC 61439-1
Terméktanúsítványok: CE
Részletes műszaki adatok
Utak száma: 9 út N + 1 L
Pólusok konfigurációja 1 útra: 1 x 1P + N, 1 x 2P
Csatlakozási osztás: 18 mm
Csatlakozó típusa: Villa
Utak közötti távolság: 36 mm
Jelölés: L1 L2
Szigetelés: Szigetelt
Eszköz kialakítása: Vágható
Névleges üzemi áram: 63 A 40 °C-on
Névleges üzemi feszültség: 230 V AC Ph/N
Névleges szigetelési feszültség: 500 V AC
Szerelési hely: Biconnect alján
9 mm-es osztások: 36
Szélesség: 320 mm
Szín: Fehér (RAL 9003)
Kompatibilitás
Termékcsalád kompatibilitás: Acti9 Acti9 K60, Resi9 Resi9 MCB, Resi9 Resi9 RCBO, Resi9 Resi9 RCCB, Resi9 Resi9 SWITCH
Környezeti tulajdonságok
Tűzállóság: 960 °C (30 s) az IEC 60695-2-1 szerint
Szennyezettségi fokozat: 3
