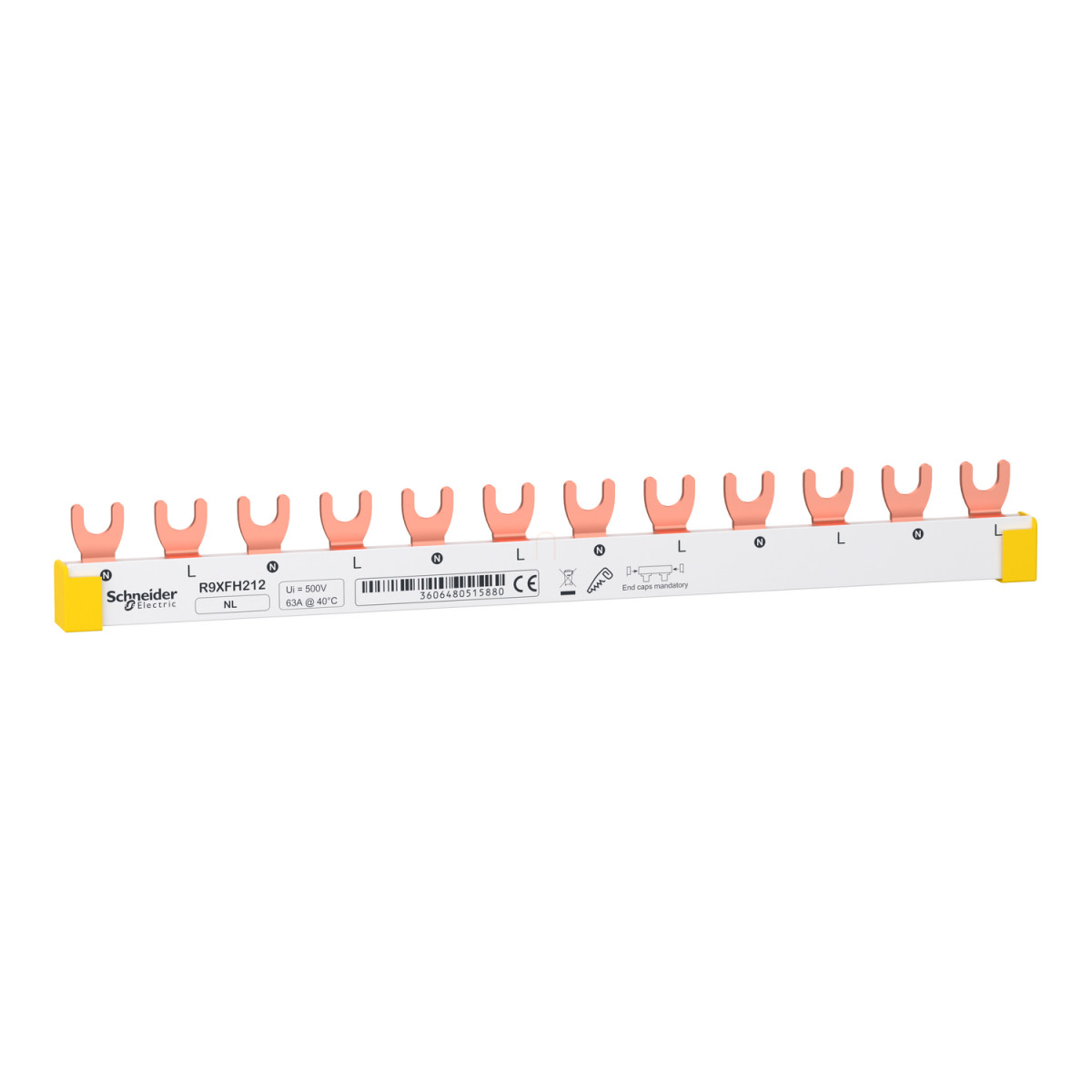

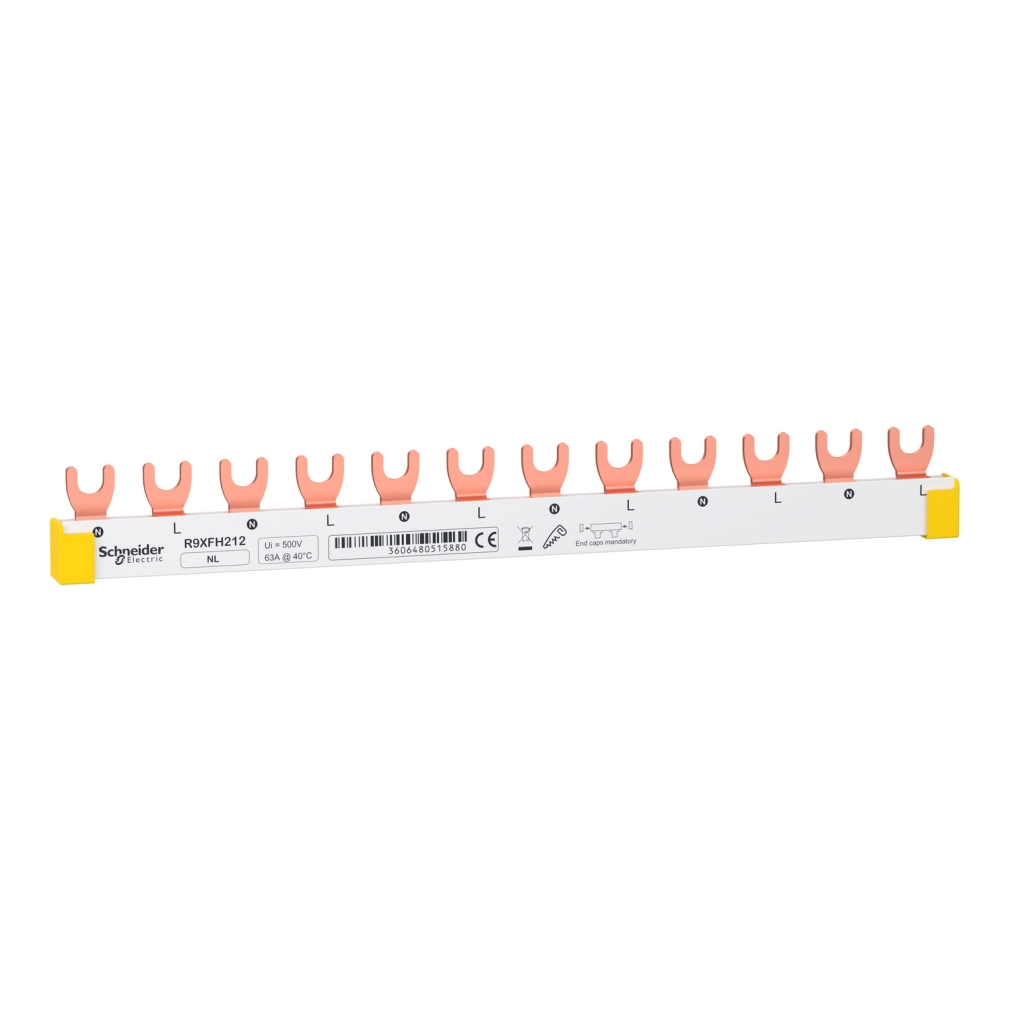

A Schneider Electric Resi9 sorozatú R9XFH212 gyűjtősín egy professzionális, magas minőségű villamos telepítési megoldás, amelyet a modern elosztóberendezésekhez fejlesztettek ki. Ez a speciális gyűjtősín egy 1L+N konfigurációjú, 12 modul hosszúságú, 63 A névleges áramú kompakt rendszerelem, amely jelentősen leegyszerűsíti és felgyorsítja a modulos készülékek bekötését az elosztótáblákban.
A termék kialakítása kifejezetten a gyors és biztonságos telepítést szolgálja. A horizontális szerelési móddal rendelkező gyűjtősín 18 mm-es osztásközzel készül, és a villa típusú csatlakozási pontok biztosítják a megbízható elektromos kapcsolatot. A gyűjtősín 6 darab N+1L kiosztású csatlakozási hellyel rendelkezik, ahol egy-egy csatlakozási helyen 1P+N vagy 2P készülék csatlakoztatható. A szomszédos csatlakozási helyek között 36 mm a távolság, és a sín L1 L2 jelölésekkel van ellátva, ami segíti a helyes bekötést. A termék alapértelmezetten vágható kivitelű, így a szükséges hosszra szabható a telepítési igényeknek megfelelően.
A Resi9 gyűjtősín műszaki paraméterei között kiemelendő a 63 A névleges üzemi áram (40 °C környezeti hőmérsékleten), a 230 V AC fázis/nulla üzemi feszültség, valamint az 500 V AC szigetelési feszültség. A termék teljes szélességében 220 mm, és fehér (RAL 9003) színű kivitelben készül. Az alul, biconnect rendszerbe történő beépítésre tervezett gyűjtősín 24 darab 9 mm-es osztást tartalmaz. A sín teljes mértékben szigetelt kivitelű, ami növeli a telepítés biztonságát és megakadályozza a véletlen érintésből eredő baleseteket.
A Schneider Electric R9XFH212 gyűjtősín kompatibilis az Acti9, Acti9 K60, Resi9 MCB, Resi9 RCBO, Resi9 RCCB és Resi9 SWITCH készülékcsaládokkal, így rendkívül sokoldalúan alkalmazható különböző elosztóberendezésekben. A termék megfelel az EN/IEC 61439-1 szabványnak, rendelkezik CE tanúsítvánnyal, és kiváló, 960 °C-os izzóhuzalos tűzállósággal (IEC 60695-2-1 szerint, 30 másodpercig), valamint 3-as szennyezettségi fokozattal. Ez a gyűjtősín ideális választás minden olyan villanyszerelési alkalmazáshoz, ahol fontos a gyors, megbízható és biztonságos telepítés, valamint a hosszú távú üzembiztonság.
Schneider Electric Resi9 - R9XFH212 -gyűjtősín, 2P, 12 osztás műszaki adatok
Főbb jellemzők
Termékcsalád: Resi9
Terméktípus: Gyűjtősín
Szerelési mód: Vízszintes
Tartozék kategória: Csatlakozási kiegészítő
Vonalak leírása: 1L + N
Hosszúság 18 mm-es modulokban: 12
Szabványok: EN/IEC 61439-1
Terméktanúsítványok: CE
Kiegészítő adatok
Csatlakozási helyek száma: 6 hely N + 1 L
1 csatlakozási hely pólusai: 1 x 1P + N vagy 1 x 2P
Csatlakozási osztás: 18 mm
Csatlakozó típusa: Villa
Csatlakozási helyek közti távolság: 36 mm
Jelölés: L1 L2
Szigetelés: Szigetelt
Készülék kialakítása: Vágható
Névleges üzemi áram [Ie]: 63 A 40 °C-on
Névleges üzemi feszültség [Ue]: 230 V AC fázis/nulla
Névleges szigetelési feszültség [Ui]: 500 V AC
Szerelési hely: Alul, biconnect rendszerre
9 mm-es osztások: 24
Szélesség: 220 mm
Szín: Fehér (RAL 9003)
Kompatibilitás
Acti9, Acti9 K60, Resi9 MCB, Resi9 RCBO, Resi9 RCCB, Resi9 SWITCH
Környezeti jellemzők
Tűzállóság: 960 °C (30 s) az IEC 60695-2-1 szabvány szerint
Szennyezettségi fokozat: 3
