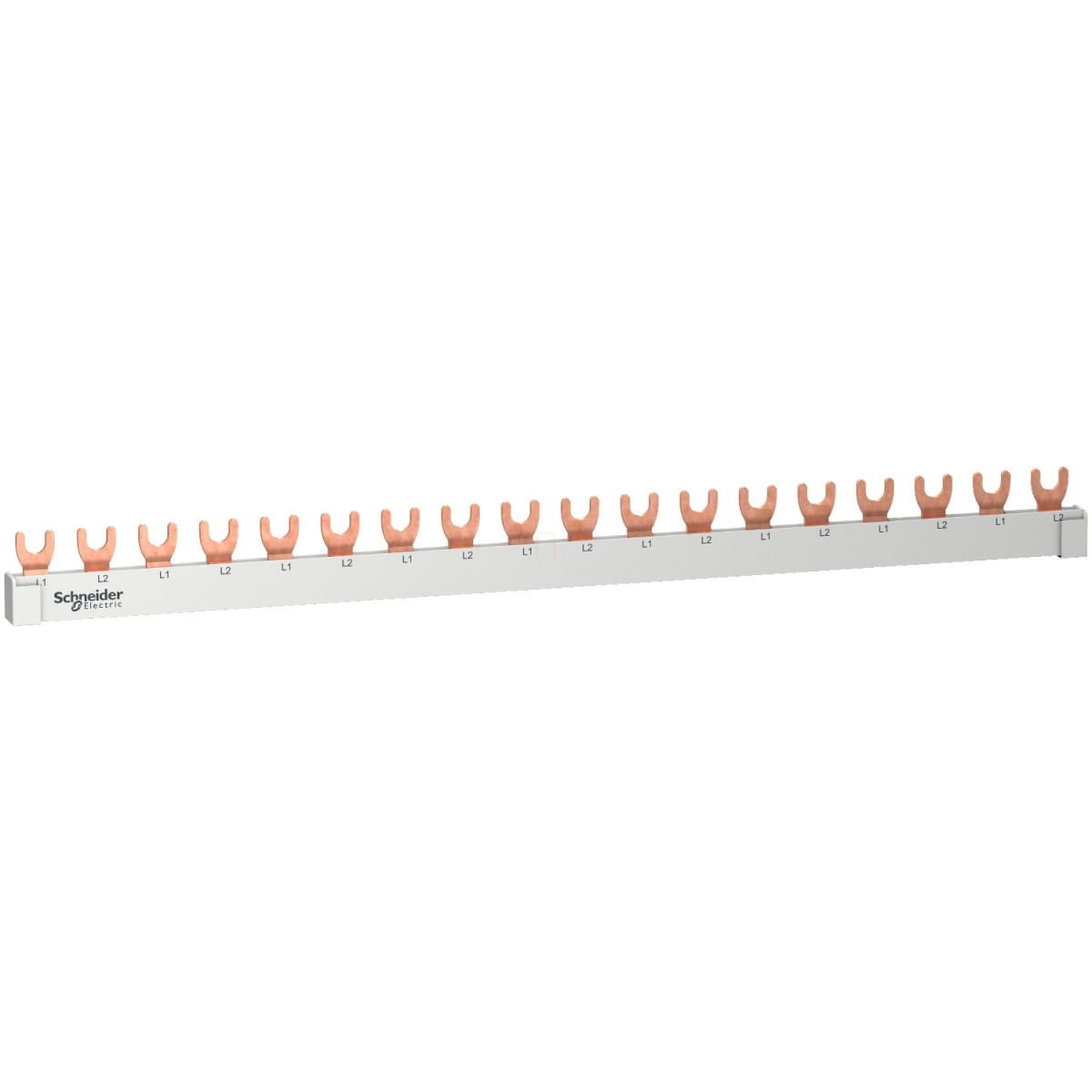

A Schneider Electric Resi9 termékcsalád R9XFH118 gyűjtősínje professzionális elektromos elosztóberendezések nélkülözhetetlen eleme, amely leegyszerűsíti a moduláris készülékek összekapcsolását. Ez az 1L típusú, vízszintes szerelésű fésűs gyűjtősín 18 modulos kivitelben készül, ami ideális választás mind lakossági, mind kereskedelmi alkalmazásokhoz, ahol fontos a megbízható áramellátás és a szerelési idő minimalizálása.
A gyűjtősín főbb műszaki jellemzői között szerepel a 63 A névleges üzemi áram 40°C környezeti hőmérsékleten, valamint a 230 V AC fázis/nulla névleges üzemi feszültség. A termék 500 V AC névleges szigetelési feszültséggel rendelkezik, ami kiváló elektromos biztonságot garantál. A 18 mm-es osztástávolságnak köszönhetően pontosan illeszkedik a moduláris készülékekhez, így minden egyes útvonal precízen csatlakoztatható. A gyűjtősín összesen 18 útvonallal rendelkezik, amelyek mindegyike 1P (egypólusú) konfigurációval van ellátva.
Az R9XFH118 praktikus jellemzője, hogy vágható, így a konkrét alkalmazáshoz szükséges méretre szabható. A villa típusú csatlakozók biztosítják a gyors és biztonságos rögzítést a moduláris készülékekhez. A gyűjtősín alul, a biconnect rendszerre szerelhető, ami tovább növeli a telepítés rugalmasságát. A termék fizikai méreteit tekintve 320 mm széles, ami 36 db 9 mm-es osztásnak felel meg. Fehér (RAL 9003) színe jól illeszkedik a modern elosztószekrényekhez.
Kompatibilitás szempontjából a gyűjtősín rendkívül sokoldalú: használható Acti9, Acti9 K60, valamint a Resi9 termékcsalád számos készülékével, beleértve a Resi9 MCB (kismegszakító), Resi9 RCBO (kombinált fi-relé), Resi9 RCCB (áram-védőkapcsoló) és Resi9 SWITCH (kapcsoló) termékeket is. A gyűjtősín megfelel az EN/IEC 61439-1 szabványnak és rendelkezik CE tanúsítvánnyal, ami garantálja a termék megfelelőségét az európai biztonsági és minőségi követelményeknek. Tűzállósága 960°C (30 másodperc), az IEC 60695-2-1 szabványnak megfelelően, ami fontos biztonsági tényező az elektromos elosztóberendezések esetében. A szennyezettségi fok 3-as besorolású, ami jelzi, hogy a termék ellenáll a különböző környezeti hatásoknak is.
Schneider Electric Resi9 - R9XFH118 -gyűjtősín, 1P, 18 osztás műszaki adatok
Általános jellemzők
Termékcsalád: Resi9
Típus: Gyűjtősín (comb busbar)
Szerelési mód: Vízszintes
Kategória: Csatlakozási kiegészítő
Vonalak leírása: 1L
Hossz 18 mm-es modulokban: 18
Szabványok: EN/IEC 61439-1
Tanúsítványok: CE
Műszaki jellemzők
Útvonalak száma: 18 útvonal 1L
Pólusok konfigurációja 1 útvonalhoz: 1 x 1P
Csatlakozási osztás: 18 mm
Csatlakozó típusa: Villa
Útvonalak közötti távolság: 18 mm
Jelölés: L
Szigetelés: Szigetelt
Kivitel: Vágható
Névleges üzemi áram [Ie]: 63 A 40 °C-on
Névleges üzemi feszültség [Ue]: 230 V AC Fázis/Nulla
Névleges szigetelési feszültség [Ui]: 500 V AC
Szerelési hely: Alul a biconnect rendszeren
9 mm-es osztások száma: 36
Szélesség: 320 mm
Szín: Fehér (RAL 9003)
Kompatibilitás
Acti9 Acti9 K60
Resi9 Resi9 MCB
Resi9 Resi9 RCBO
Resi9 Resi9 RCCB
Resi9 Resi9 SWITCH
Környezeti jellemzők
Tűzállóság: 960 °C (30 s) az IEC 60695-2-1 szabványnak megfelelően
Szennyezettségi fok: 3
