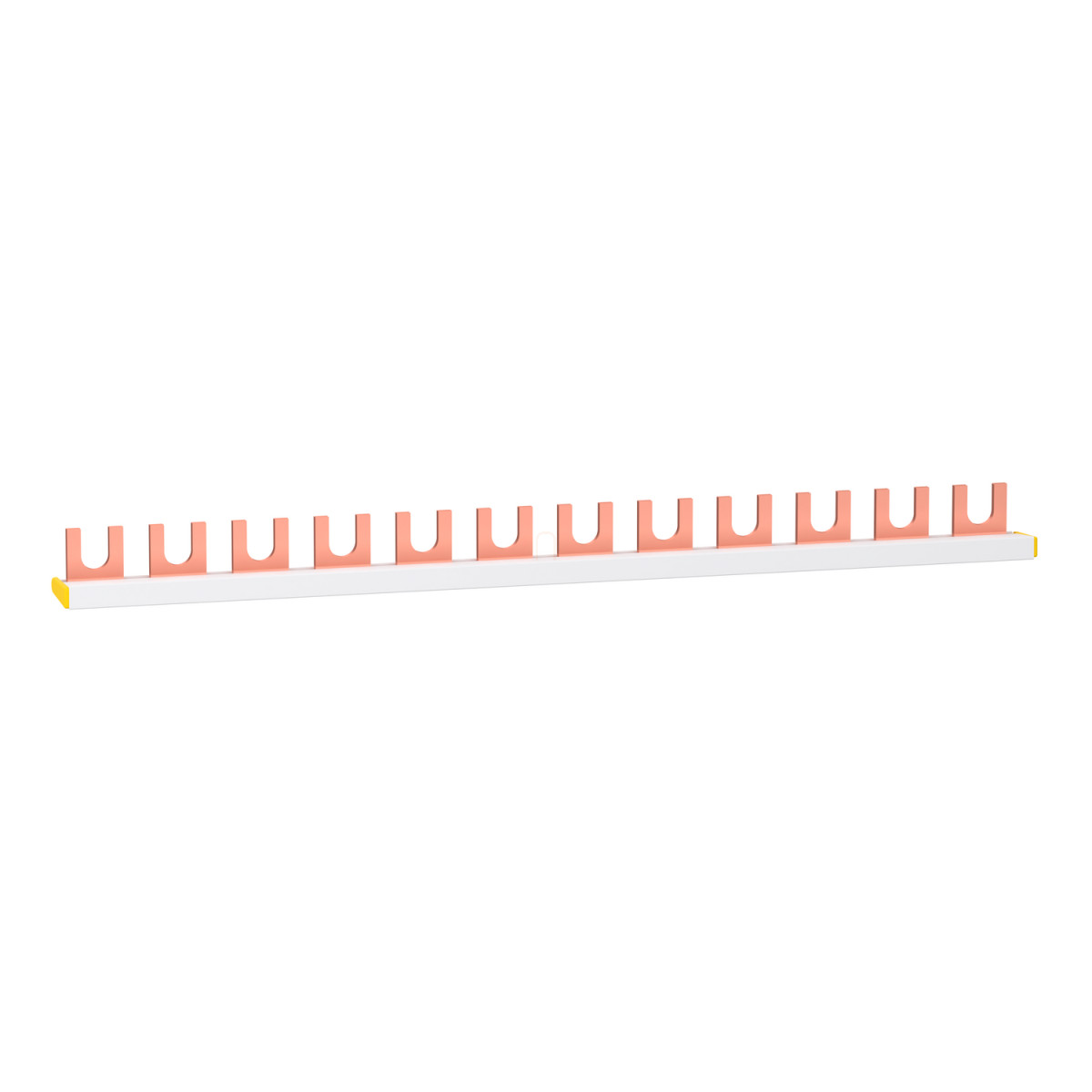

A Schneider Electric Resi9 R9XFH112 gyűjtősín egy professzionális villamos szerelvény, amely jelentősen megkönnyíti a moduláris készülékek bekötését az elosztószekrényekben. Ez a speciálisan kialakított 1L típusú, vízszintes szerelésre tervezett gyűjtősín 12 modul hosszúságú, ami lehetővé teszi több készülék gyors és biztonságos összekötését ugyanazon fázison.
A termék 63 A névleges üzemi árammal rendelkezik 40°C környezeti hőmérsékleten, és 230 V AC fázis/nulla üzemi feszültségre tervezett. A gyűjtősín szigetelt kivitelű, ami fokozott biztonságot nyújt a szerelés és használat során. 500 V AC szigetelési feszültséggel rendelkezik, ami megfelel a szigorú villamos biztonsági követelményeknek. A sín villás csatlakozókkal van ellátva, amelyek 18 mm-es kiosztással követik egymást, igazodva a szabványos modulméretekhez.
A Schneider Electric Resi9 R9XFH112 gyűjtősín rendkívül sokoldalú, hiszen kompatibilis az Acti9, Acti9 K60, valamint a Resi9 termékcsalád számos tagjával, beleértve az MCB kismegszakítókat, RCBO áramvédő-kapcsolókat, RCCB áram-védőkapcsolókat és kapcsolókat is. A méretre vágható kialakítás lehetővé teszi, hogy pontosan a szükséges hosszúságra szabd a sínt, így optimalizálva az elosztószekrény belső terét. A gyűjtősín alsó részre szerelhető a biconnect rendszerben, ami tovább növeli a felhasználás rugalmasságát.
A termék fehér (RAL 9003) színben készül, szélessége 220 mm, és teljesíti az EN/IEC 61439-1 szabvány követelményeit, valamint rendelkezik CE tanúsítvánnyal. Különleges tulajdonsága a 960°C-os tűzállóság 30 másodpercig, az IEC 60695-2-1 szabványnak megfelelően, továbbá 3-as szennyezettségi fokozatba sorolható. A Schneider Electric Resi9 R9XFH112 gyűjtősín ideális választás mind lakossági, mind kereskedelmi elosztóberendezésekhez, ahol a megbízható villamos kapcsolat és a gyors szerelhetőség egyaránt fontos szempont.
Schneider Electric Resi9 - R9XFH112 -gyűjtősín, 1P, 12 osztás műszaki adatok
Általános információk
Termékcsalád: Resi9
Termék típusa: Gyűjtősín
Szerelési mód: Vízszintes
Tartozék kategória: Csatlakozó kiegészítő
Vonalak leírása: 1L
Hosszúság 18 mm-es modulokban: 12
Szabványok: EN/IEC 61439-1
Terméktanúsítványok: CE
Műszaki jellemzők
Kiállások száma: 12 kiállás 1 L
Pólusok konfigurációja egy kiálláson: 1 x 1P
Csatlakozási osztás: 18 mm
Csatlakozó típusa: Villa
Kiállások közötti távolság: 18 mm
Jelölés: L
Szigetelés: Szigetelt
Eszköz jellemzője: Méretre vágható
Névleges üzemi áram: 63 A 40 °C-on
Névleges üzemi feszültség: 230 V AC Fázis/Nulla
Névleges szigetelési feszültség: 500 V AC
Szerelési hely: Alul a biconnect rendszeren
9 mm-es osztások: 24
Szélesség: 220 mm
Szín: Fehér (RAL 9003)
Kompatibilitás
Acti9 Acti9 K60
Resi9 Resi9 MCB
Resi9 Resi9 RCBO
Resi9 Resi9 RCCB
Resi9 Resi9 SWITCH
Környezeti jellemzők
Tűzállóság: 960 °C (30 s) az IEC 60695-2-1 szerint
Szennyezettségi fokozat: 3
