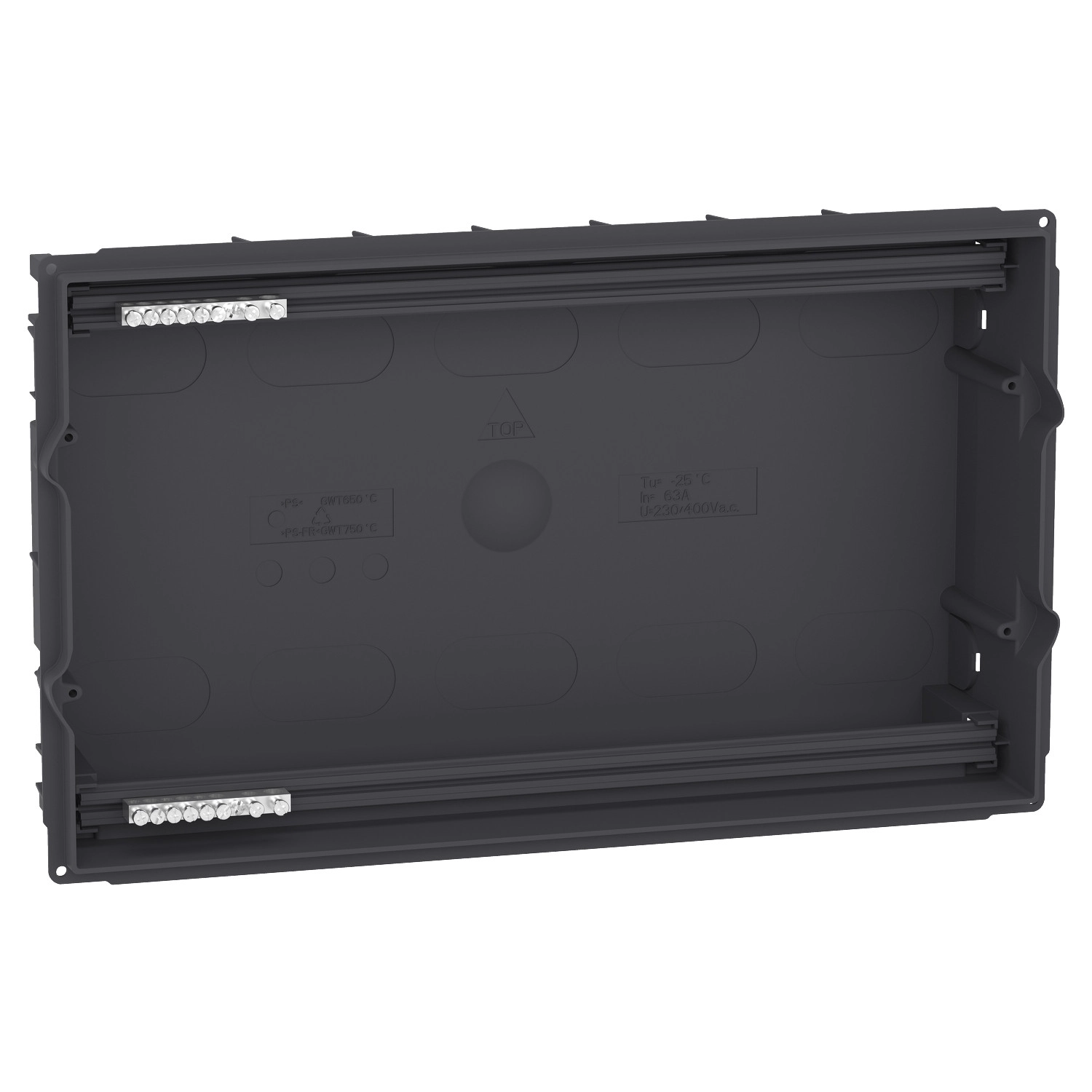

A Schneider Electric RESI9 Mini Pragma termékcsaládba tartozó MIP82118 típusú elosztódoboz alaplap kiváló megoldást nyújt a korszerű villamos rendszerek kiépítéséhez otthoni és kisebb kereskedelmi alkalmazásokhoz. Ez a moduláris elosztódoboz alaplap süllyesztett kivitelű, 1 sorban 18 modul elhelyezésére alkalmas, és 2 csavaros csatlakozási ponttal rendelkező sorkapoccsal kerül szállításra.
A Resi9 MP termékcsalád ezen eleme 63A névleges áramerősséggel bír, ami elegendő a legtöbb lakossági és kereskedelmi alkalmazás számára. A doboz technikai kialakítása lehetővé teszi az egyszerű és biztonságos szerelést. Az alaplap süllyesztett kivitelű, ami esztétikus megjelenést biztosít a falba történő beépítés után. A hátsó rész technoplasztikból készült, amely kiváló hőállóságot (650 °C) és mechanikai védelmet (IK07) biztosít. A kialakításnak köszönhetően a kábelbevezetés előre kivágott nyílásokon keresztül történik, ami megkönnyíti a telepítést.
A doboz földelő és nulla sorkapcsai kiemelkedő rugalmasságot biztosítanak a vezetékcsatlakoztatás terén. Mindkét sorkapocs 16 kimeneti ponttal rendelkezik, amelyek különböző méretű vezetékek befogadására alkalmasak: 2 x 16 mm², 8 x 10 mm² és 6 x 6 mm² csatlakozási lehetőségekkel mind a földeléshez, mind a nullavezetékhez. A termék méretei optimálisak a könnyű beépítéshez: falban 378 mm széles, 228 mm magas és 80 mm mély, míg a falon kívüli rész mindössze 18 mm-t foglal el, így a teljes mélység 98 mm. A 9 mm-es osztású modulok lehetővé teszik a szabványos moduláris eszközök (kismegszakítók, hibaáramvédők stb.) egyszerű és biztonságos rögzítését.
A MIP82118 típusú elosztódoboz alaplap megfelelőségét nemzetközileg elismert szabványok garantálják, beleértve az IEC 60670-1, IEC 60670-24, EN 50102 és IEC 60695-2-11 előírásoknak való megfelelést. A termék széles hőmérséklettartományban (-25°C és +60°C között) használható, ami biztosítja a megbízható működést különböző környezeti feltételek mellett. A Schneider Electric RESI9 MP sorozatú MIP82118 kiselosztó hátlap ideális választás a biztonságos, szabványos és esztétikus villamos elosztórendszerek kialakításához mind új építésű, mind felújítási projektekben.
Schneider Electric RESI9 Mini Pragma - MIP82118 műszaki adatok
Fő jellemzők
Termékcsalád: Resi9
Termék típusa: Alaplap
Tartozék / alkatrész kategória: Elosztószekrény tartozék
Kompatibilitás: Resi9 Resi9 MP
Névleges áram: 63 A
Vízszintes sorok száma: 1
18 mm-es modulok száma soronként: 18
Sorkapcsok száma: 1 földelő (csavaros) 16 kimenettel, 1 nullavezető (csavaros) 16 kimenettel
Sorkapocs funkció: Földelő / nullavezető
Kiegészítő információk
Szekrény szerelés: Süllyesztett
9 mm-es osztások: 2
18 mm-es modulok teljes száma: 18
Kábelbevezetés: Előre kivágott nyílások
Sorkapocs kimenetek: 2 x 16 mm² földeléshez, 2 x 16 mm² nullavezetőhöz, 6 x 6 mm² földeléshez, 6 x 6 mm² nullavezetőhöz, 8 x 10 mm² földeléshez, 8 x 10 mm² nullavezetőhöz
Szekrény anyaga: Hátsó rész: technoplasztik
Szélesség: Falban: 378 mm
Magasság: Falban: 228 mm
Mélység: Falban: 80 mm, Kívül: 18 mm, Összesen: 98 mm
Környezeti tulajdonságok
Szabványok: IEC 60670-1, IEC 60670-24, EN 50102, IEC 60695-2-11
Tűzállóság: Hátsó rész: 650 °C
IK védettségi fok: IK07
Működési környezeti hőmérséklet: -25...60 °C
Anyag jellemzők
Újrahasznosított műanyag tartalom átlagos százaléka: 81%
