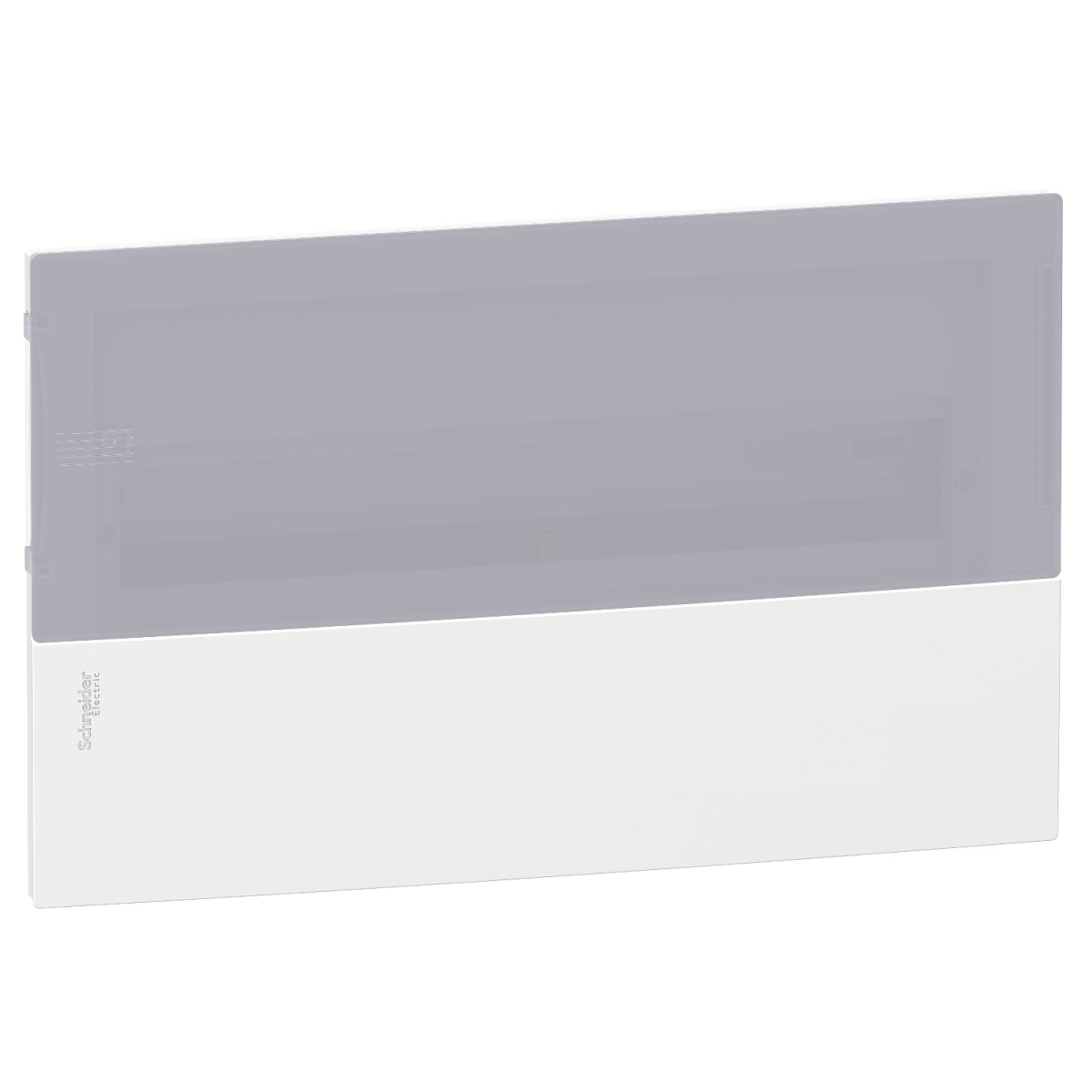

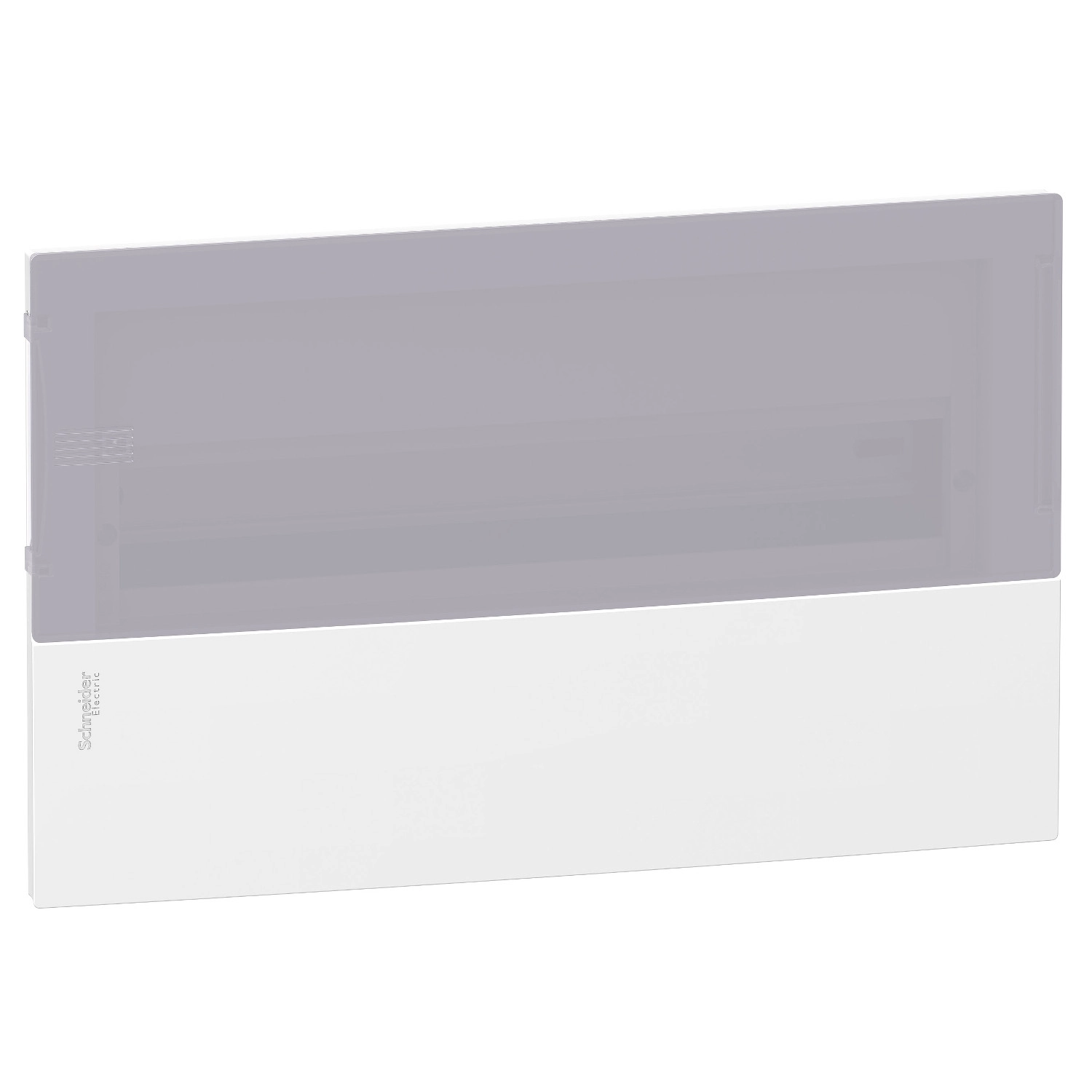

A Schneider Electric Resi9 MP MIP22118T egy modern, kompakt, moduláris villamos elosztószekrény, amely tökéletes választás mind lakossági, mind kiskereskedelmi környezetbe. Ez a süllyesztett kivitelű elosztó egy sorban 18 modul elhelyezését teszi lehetővé, ezzel optimális megoldást kínálva a kisebb elektromos rendszerek áttekinthető és biztonságos kialakításához.
A MIP22118T modell IP40-es védettséggel rendelkezik, ami megfelelő védelmet biztosít por és véletlenszerű érintés ellen. A tejüveg hatású, átlátszó ajtó nem csak esztétikus megjelenést kölcsönöz, hanem lehetővé teszi a modulok állapotának gyors ellenőrzését is anélkül, hogy ki kellene nyitni az elosztót. A fehér (RAL 9003) előlap harmonikusan illeszkedik bármilyen belső térhez, legyen szó modern lakásról vagy kisebb üzlethelyiségről. Az elosztó technoplasztik anyagból készült, amely tartós és megbízható működést garantál.

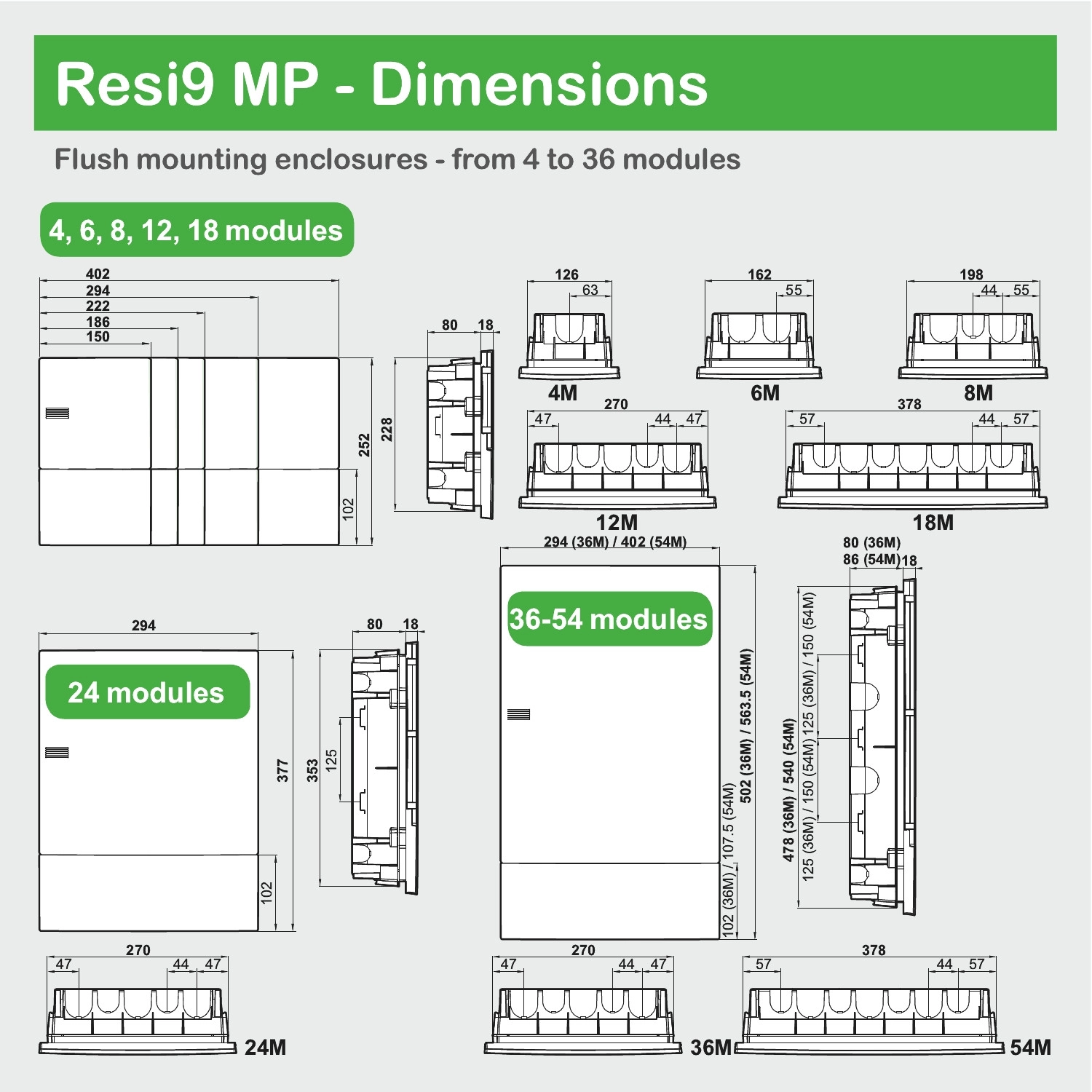

A műszaki paramétereket tekintve, a Resi9 MP elosztó 63A névleges áramerősséggel rendelkezik. Méreteit tekintve a falnyílás szükséges szélessége 378 mm, magassága 228 mm, míg a külső méretek: 402 mm szélesség, 252 mm magasság. A teljes mélység 98 mm, amiből 80 mm a falba süllyesztett rész, és 18 mm áll ki a falból. A szerelés 35 mm-es aszimmetrikus sínnel történik. Az elosztó 36 darab 9 mm-es osztást biztosít, azaz összesen 18 darab 18 mm-es modul helyezhető el benne. A belső hasznos mélység 76 mm, ami elegendő helyet biztosít a legtöbb moduláris készülék számára. A szekrény kábelbevezetése előre kivágott lyukakon keresztül történik, ami megkönnyíti a telepítést.

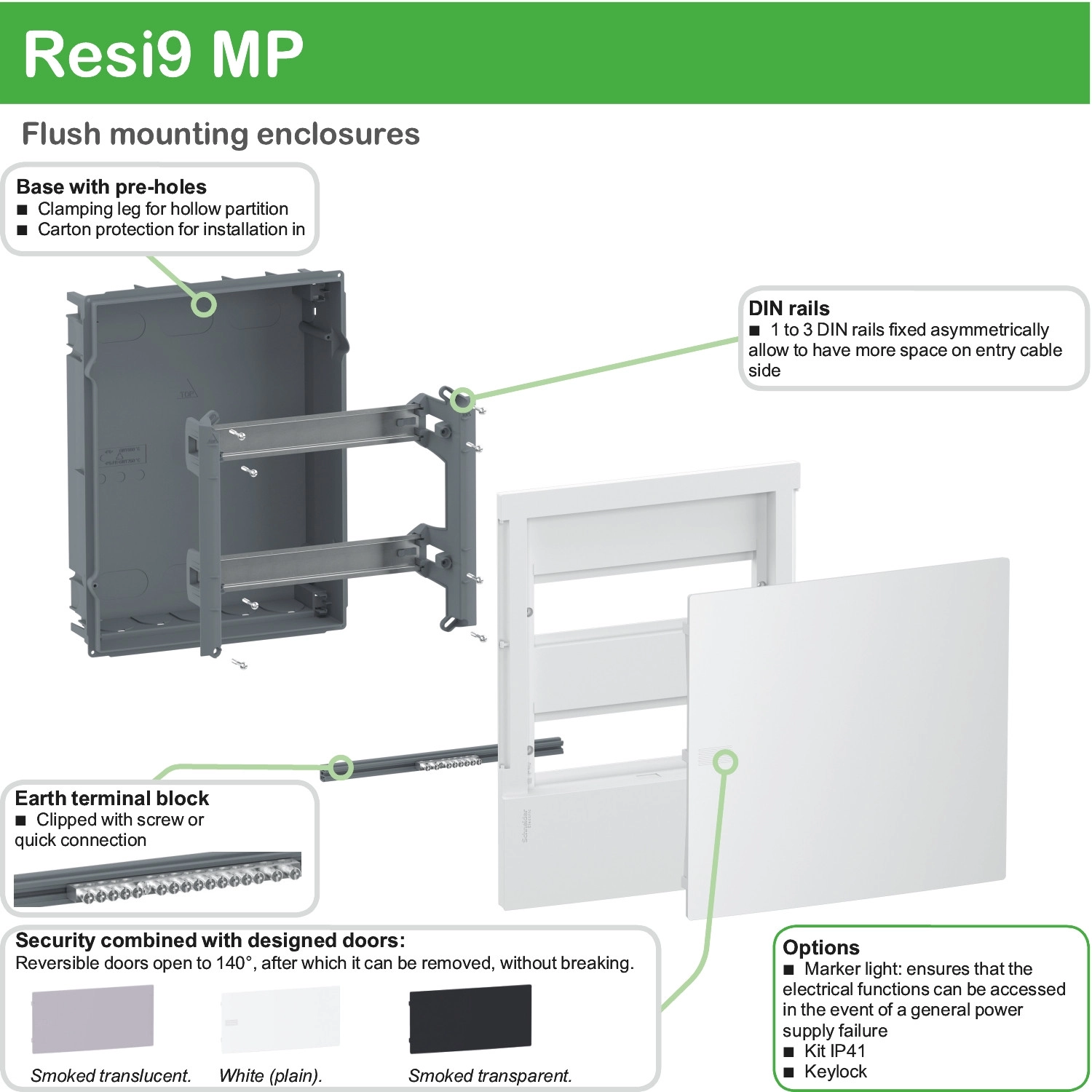

A MIP22118T különlegessége, hogy tartalmaz egy földelő és egy nulla csatlakozó kapocslécet, egyenként 16 leágazással. A kapocslécek különböző keresztmetszetű vezetékek fogadására alkalmasak: 2 db 16 mm², 8 db 10 mm² és 6 db 6 mm² mind a földelés, mind a nulla esetében. Ez a rugalmas kialakítás lehetővé teszi a különböző méretű fogyasztói vezetékek megfelelő és biztonságos csatlakoztatását. A rendszer -25°C és +60°C közötti környezeti hőmérsékleten működőképes, ami széleskörű alkalmazhatóságot biztosít. Az IEC 60670-1 és IEC 60670-24 szabványoknak megfelelően gyártott eszköz rendelkezik IMQ minőségi tanúsítvánnyal, valamint IK07 fokozatú ütésállósággal. Az elosztószekrény 650°C-os tűzállósággal rendelkezik mind az ajtó, mind a hátlap, mind az előlap tekintetében, ami növeli a biztonságot tűz esetén.
Schneider Electric RESI9 Mini Pragma - MIP22118T -Kiselosztó, tejüveg hatású átlátszó ajtó, süllyesztett, 1x18 modul, PEN sín, komplett, fehér műszaki adatok
Főbb jellemzők
Termékcsalád: Resi9
Terméknév: Resi9 MP
Terméktípus: Moduláris elosztó
Modulok száma soronként: 18
Sorok száma: 1
Ajtó típusa: Átlátszó (tejüveg hatású)
Méretek
Szélesség: Falban 378 mm, külső 402 mm
Magasság: Falban 228 mm, külső 252 mm
Mélység: Külső 18 mm, falban 80 mm, teljes 98 mm
Belső mélység: 76 mm
Műszaki paraméterek
Szerelési mód: Süllyesztett
9 mm-es osztások száma: 36
18 mm-es modulok száma összesen: 18
Névleges áram: 63 A
Sín típusa: 35 mm aszimmetrikus sín
Szerelőlap: Nincs
Kábelbevezetés: Előre kivágott nyílások
Kapocslécek: 1 földelő (csavaros) 16 leágazással, 1 nulla (csavaros) 16 leágazással
Kapocslécek kimeneti lehetőségei: 2 x 16 mm² földeléshez, 2 x 16 mm² nullához, 8 x 10 mm² földeléshez, 8 x 10 mm² nullához, 6 x 6 mm² földeléshez, 6 x 6 mm² nullához
Anyagok és színek
Elosztó anyaga: Hátlap: technoplasztik, Ajtó: technoplasztik, Előlap: technoplasztik
Színek: Előlap: fehér (RAL 9003), Ajtó: átlátszó
Környezeti jellemzők
Felhasználási terület: Lakossági, Kiskereskedelmi
Szabványok: IEC 60670-1, IEC 60670-24
Minőségi tanúsítványok: IMQ
Tűzállóság: Ajtó: 650 °C, Hátlap: 650 °C, Előlap: 650 °C
Védettség: IP40
Ütésállóság: IK07
Üzemi hőmérséklet tartomány: -25...60 °C
