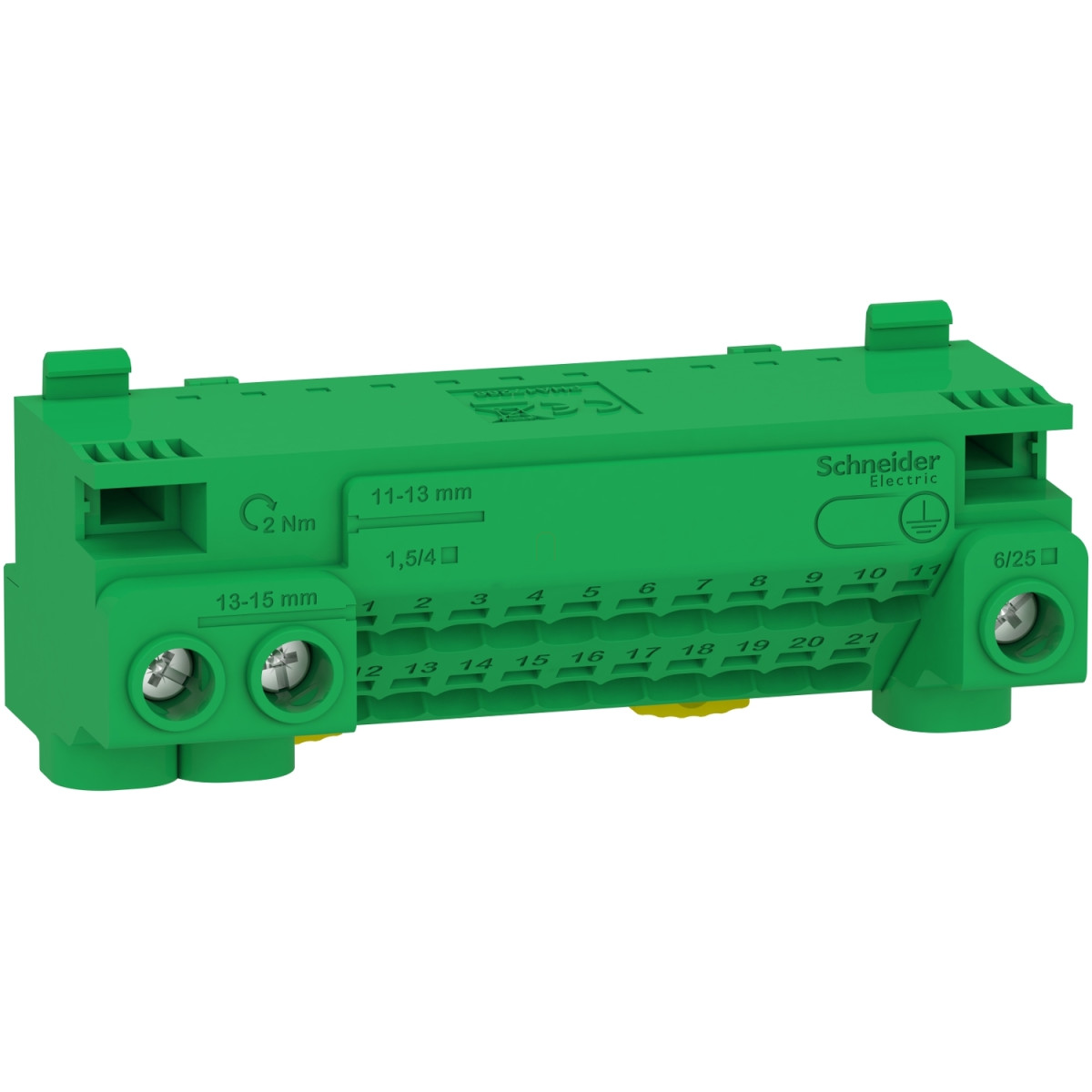

A Schneider Electric Linergy sorozatú LGYT1E24 földelő csatlakozóblokkja kiváló minőségű elektromos kapcsolóelemként szolgál modern villanyszerelési rendszerekben. Ez a zöld színű, kompakt kialakítású termék ideális megoldást nyújt földelési kapcsolatok kialakításához mind lakossági, mind kiskereskedelmi alkalmazásokban.
A LGYT1E24 modell különleges hibrid kialakítással rendelkezik, mely egyesíti a csavaros és csavarmentes csatlakozási technológiákat. A földelő blokk összesen 24 kimeneti ponttal rendelkezik, amelyből 3 db 25 mm² és 21 db 4 mm² keresztmetszetű vezeték fogadására alkalmas. A csavaros terminálok nagy keresztmetszetű vezetékekhez optimalizáltak, míg a csavarmentes csatlakozók a kisebb átmérőjű vezetékekhez ideálisak. A csatlakozási lehetőségek rendkívül rugalmasak: a csavaros termináloknál 16-25 mm² merev, félmerev és hajlékony vezetékek fogadására alkalmas, míg a csavarmentes termináloknál 4-6 mm² keresztmetszetű vezetékek csatlakoztathatók, érvéghüvellyel vagy anélkül.
A Schneider Electric LGYT1E24 műszaki paraméterei impozánsak: névleges áramerősség 63A, névleges üzemi feszültség 440V AC. Kompatibilis a Resi9, Pragma és Kaedra sorozatú elosztószekrényekkel, így rugalmasan integrálható a Schneider Electric más termékrendszereibe. A termék méretei kompaktak: 94,2 mm szélesség, 45,5 mm magasság és 40,5 mm mélység, ami lehetővé teszi a helytakarékos telepítést. A földelő csatlakozóblokk felszerelése történhet süllyesztett vagy felületi szereléssel is, így alkalmazkodik a különböző telepítési körülményekhez. A terméket 1 db átkötő elem (jumper) is kiegészíti, valamint további 2 szabad nyílással rendelkezik további átkötők számára, amelyek lehetővé teszik más csatlakozóblokkok összekötését.
A LGYT1E24 földelő blokk tárolási hőmérséklet tartománya -25°C és +60°C között van, ami biztosítja a termék hosszú élettartamát különböző környezeti feltételek mellett is. Elsősorban lakóépületekben és kiskereskedelmi létesítményekben történő alkalmazásra tervezték, ahol az elektromos rendszerek megbízható földelése elengedhetetlen a biztonságos működéshez. A Schneider Electric LGYT1E24 csatlakozóblokk alkalmazása nemcsak a szakszerű villanyszerelés alapfeltétele, hanem a személyi és vagyonbiztonság fontos eleme is, hiszen a megfelelő földelési rendszer kiépítése védelmet nyújt az elektromos meghibásodások, túlfeszültség és egyéb veszélyek ellen.
Schneider Electric Resi9 - LGYT1E24 -Csatlakozóblokk, 24 lyuk, föld műszaki adatok
Fő jellemzők
Termékcsalád: Linergy
Terméktípus: Csatlakozóblokk
Tartozék kategória: Csatlakozási kiegészítő
Kompatibilitás: Resi9 elosztószekrény, Pragma elosztószekrény, Kaedra elosztószekrény
Szín: Zöld
Kiegészítő információk
Tartozék: 1.0 x átkötő (jumper)
Szerelési mód: Süllyesztett, Felületi
Névleges áramerősség [In]: 63 A
Névleges üzemi feszültség [Ue]: 440 V AC
Csatlakozóblokkok száma: 1 föld (csavaros és csavarmentes csatlakozók) 24 kimenettel
Csatlakozási adatok
Elosztóblokk kimenetek: 3 x 25 mm² föld, 21 x 4 mm² föld
Csatlakozások - terminálok:
Csavarmentes csatlakozók (föld), 21 x 6 mm² (félmerev)
Csavarmentes csatlakozók (föld), 21 x 4 mm² (hajlékony érvéghüvellyel)
Csavaros csatlakozók (föld), 3.0 x 16 mm² (merev)
Csavaros csatlakozók (föld), 3.0 x 25 mm² (hajlékony)
Csavaros csatlakozók (föld), 3.0 x 25 mm² (félmerev)
Csavarmentes csatlakozók (föld), 21 x 6 mm² (merev)
Csavarmentes csatlakozók (föld), 21 x 4 mm² (hajlékony)
Szabad nyílások: 2 átkötőnek más csatlakozóblokk csatlakoztatásához
Méret és alkalmazás
Szélesség: 94.2 mm
Magasság: 45.5 mm
Mélység: 40.5 mm
Piaci szegmens: Kiskereskedelmi, Lakossági
Környezeti feltételek
Tárolási környezeti hőmérséklet: -25…60 °C
