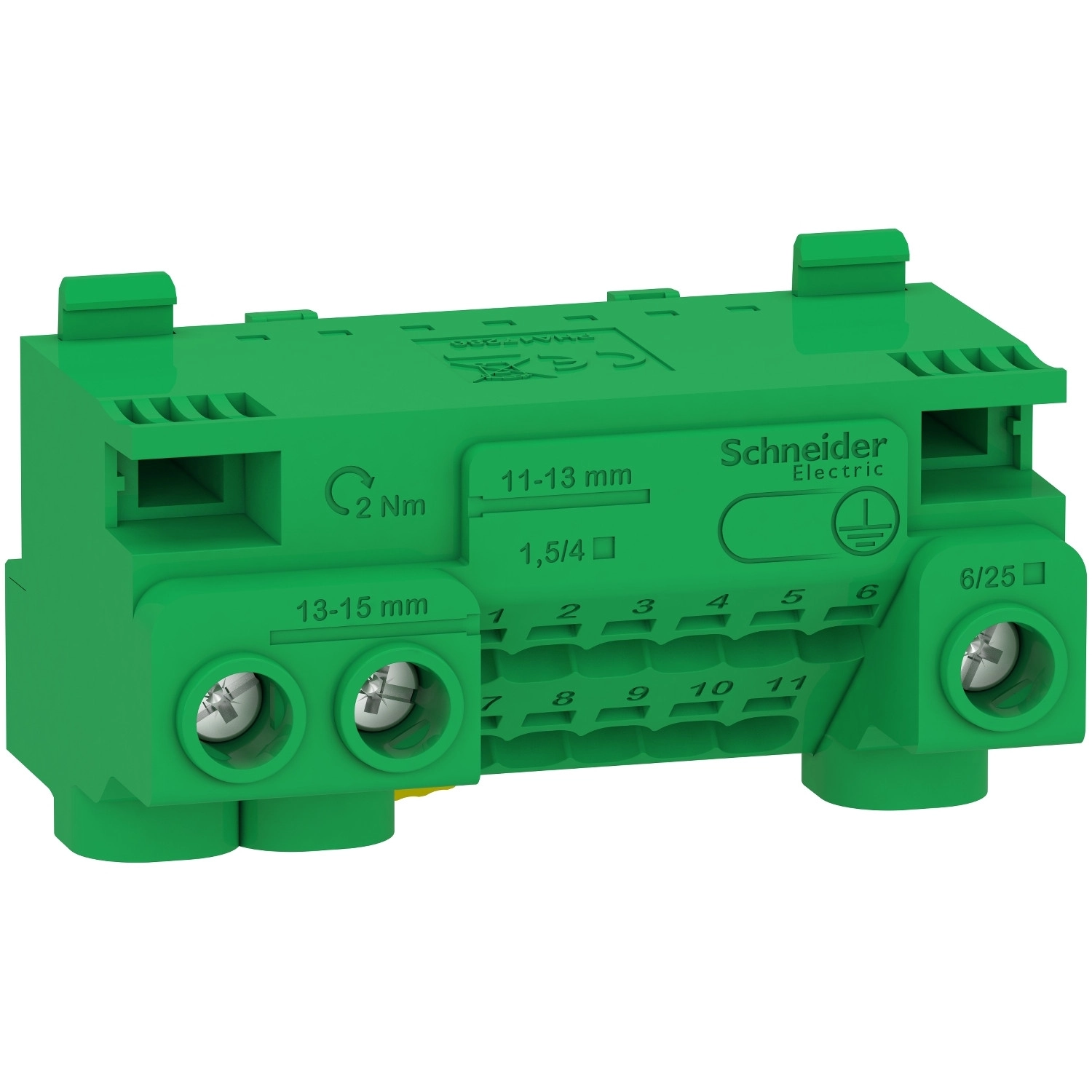

A Schneider Electric Linergy sorozatú LGYT1E14 földelő csatlakozóblokk egy sokoldalú és rendkívül hatékony villamos csatlakozási megoldást kínál mind lakossági, mind kiskereskedelmi alkalmazásokhoz. Ez a zöld színű, kompakt kialakítású termék tökéletes választás, amikor megbízható földelési kapcsolatra van szükség különböző méretű kábelekkel.
A LGYT1E14 csatlakozóblokk kombinált csavaros és csavarmentes technológiát alkalmaz, így maximális rugalmasságot biztosít a telepítés során. A termék összesen 14 kimeneti csatlakozási ponttal rendelkezik, amelyek közül 3 db 25 mm² keresztmetszetű és 11 db 4 mm² keresztmetszetű vezeték fogadására alkalmas. A csavarmentes terminálok képesek befogadni 4 mm² rugalmas (érvéghüvellyel vagy anélkül), valamint 6 mm² félmerev és merev vezetékeket, míg a csavaros terminálok alkalmasak 25 mm² rugalmas és félmerev, illetve 16 mm² merev kábelek csatlakoztatására. A blokk 63 A névleges áramot és 440 V AC névleges üzemi feszültséget képes kezelni, ami kiváló választássá teszi a legtöbb standard villamos rendszerhez.
A termék teljes kompatibilitást biztosít a Schneider Electric több népszerű rendszerével is, beleértve a Resi9, Pragma és Kaedra elosztószekrényeit, így tökéletesen illeszkedik a meglévő infrastruktúrába. A LGYT1E14 földelő csatlakozóblokk méretei (67,2 mm szélesség, 45,5 mm magasság és 40,5 mm mélység) kompakt kialakítást tesznek lehetővé, miközben elegendő helyet biztosítanak a megfelelő bekötéshez. Az áthidaló segítségével pedig lehetőség nyílik további csatlakozóblokkok összekötésére, hiszen két szabad foglalat áll rendelkezésre további áthidalók számára, ami moduláris bővíthetőséget kínál a rendszer számára. A termék mind süllyesztett, mind felületre szerelhető módon telepíthető, így minden telepítési környezetben rugalmasan alkalmazható.
A Schneider Electric Linergy LGYT1E14 földelő csatlakozóblokk -25 és +60 °C közötti tárolási hőmérséklettartománnyal rendelkezik, így különböző környezeti feltételek mellett is megbízhatóan használható. A termék különösen ajánlott kisebb kereskedelmi létesítmények és lakossági épületek villamos rendszereinek kialakításához, ahol fontos a megfelelő földelési megoldások biztosítása a biztonságos üzemeltetés érdekében. A LGYT1E14 cikkszámú termék a Schneider Electric minőségi szabványainak megfelelően készül, így hosszú távú, problémamentes működést garantál a villamos rendszer számára.
Schneider Electric Resi9 - LGYT1E14 -Csatlakozóblokk, 14 lyuk, föld műszaki adatok
Általános tulajdonságok
Termékcsalád: Linergy
Terméktípus: Csatlakozóblokk
Tartozék/különálló alkatrész kategória: Csatlakozási tartozék
Kompatibilitás: Resi9 elosztószekrény, Pragma elosztószekrény, Kaedra elosztószekrény
Szín: Zöld
Műszaki adatok
Tartozékok: 1 db áthidaló
Szerelési mód: Süllyesztett, Felületre szerelhető
Névleges áram [In]: 63 A
Névleges üzemi feszültség [Ue]: 440 V AC
Csatlakozóblokkok száma: 1 földelő blokk (csavaros és csavarmentes csatlakozókkal) 14 kimenettel
Elosztóblokk kimenetek: 3 x 25 mm² földeléshez, 11 x 4 mm² földeléshez
Csatlakozási lehetőségek
Csatlakozások - terminálok:
Csavarmentes csatlakozók (földelés), 11 x 4 mm² (rugalmas érvéghüvellyel)
Csavaros csatlakozók (földelés), 3 x 25 mm² (rugalmas)
Csavarmentes csatlakozók (földelés), 11 x 4 mm² (rugalmas)
Csavarmentes csatlakozók (földelés), 11 x 6 mm² (félmerev)
Csavarmentes csatlakozók (földelés), 11 x 6 mm² (merev)
Csavaros csatlakozók (földelés), 3 x 16 mm² (merev)
Csavaros csatlakozók (földelés), 3 x 25 mm² (félmerev)
Szabad helyek: 2 áthidaló számára másik csatlakozóblokk csatlakoztatásához
Méretek
Szélesség: 67,2 mm
Magasság: 45,5 mm
Mélység: 40,5 mm
Alkalmazási terület
Piaci szegmens: Kis kereskedelmi, Lakossági
Környezeti adatok
Tárolási környezeti hőmérséklet: -25...60 °C
