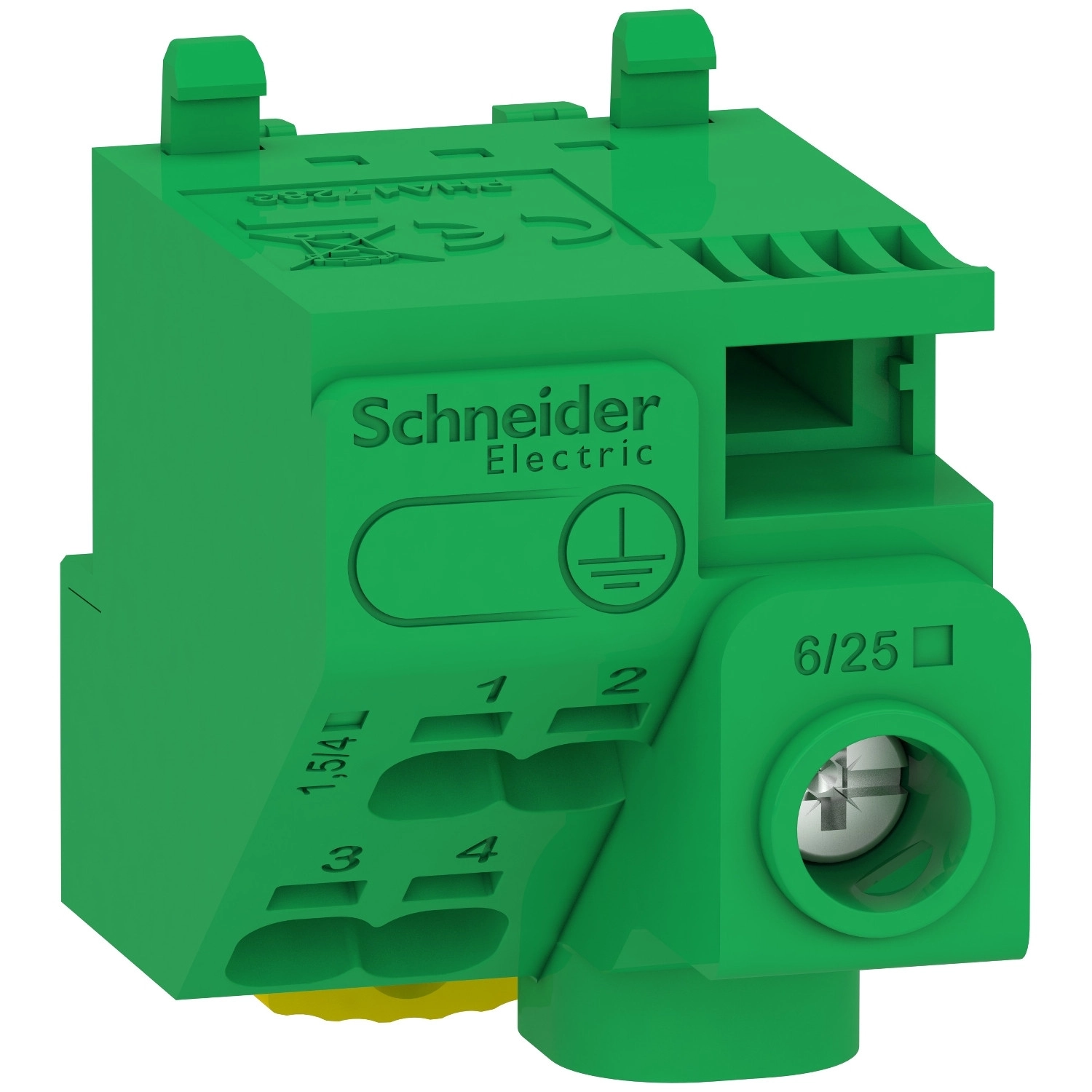

Schneider Electric Resi9 - LGYT1E05 - Csatlakozóblokk, 5 lyuk, föld
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A LGYT1E05 földelő csatlakozóblokk egyedülálló kombinációt kínál a csavaros és csavarmentes csatlakozási lehetőségekből. A blokk összesen 5 csatlakozási ponttal rendelkezik: egy nagyobb, 25 mm² kapacitású csavaros csatlakozás és négy darab 4 mm² kapacitású csavarmentes csatlakozás. Ez a kialakítás lehetővé teszi a nagyobb keresztmetszetű betáplálási vezeték és több kisebb fogyasztói földelővezeték egyszerű és biztonságos csatlakoztatását. A termék maximális üzemi feszültsége 440 V AC, névleges áramerőssége pedig 63 A, ami a legtöbb lakossági és kiskereskedelmi alkalmazáshoz bőségesen elegendő.
A Schneider Electric LGYT1E05 földelő csatlakozóblokkja rendkívül rugalmas vezetékbekötési lehetőségeket biztosít. A csavaros csatlakozóponthoz akár 16 mm² merev, illetve 25 mm² rugalmas vagy félmerev vezeték is csatlakoztatható. A csavarmentes csatlakozópontok esetében 6 mm² merev vagy félmerev, illetve 4 mm² rugalmas vagy érvéghüvelyes rugalmas vezeték csatlakoztatására van lehetőség. A termék különlegessége, hogy tartalmaz egy átkötő elemet (jumper), amelynek segítségével egyszerűen összekapcsolhatók a szomszédos csatlakozóblokkok. További előny, hogy egy további, szabad pozícióval rendelkezik, ahová egy újabb átkötő elem helyezhető a rendszer bővítéséhez. A termék kompakt kialakítással büszkélkedhet: szélessége mindössze 26,8 mm, magassága 45,5 mm, mélysége pedig 40,5 mm. Szerelése történhet süllyesztett vagy felületre szerelt módon is, így gyakorlatilag minden telepítési körülményhez alkalmazkodik. A Schneider Electric LGYT1E05 csatlakozóblokk tárolási hőmérséklet tartománya -25°C és +60°C között van, ami széles körű felhasználási lehetőségeket biztosít különböző környezeti feltételek mellett.
Schneider Electric Resi9 - LGYT1E05 -Csatlakozóblokk, 5 lyuk, föld műszaki adatok
Általános jellemzők
Termékcsalád: Linergy
Terméktípus: Csatlakozóblokk
Kategória: Csatlakozási kiegészítő
Kompatibilitás: Resi9 elosztószekrény, Pragma elosztószekrény, Kaedra elosztószekrény
Szín: Zöld
Műszaki jellemzők
Mellékelt felszerelés: 1 db átkötő elem
Szerelési mód: Süllyesztett, Felületre szerelt
Névleges áram [In]: 63 A
Névleges üzemi feszültség [Ue]: 440 V AC
Csatlakozóblokkok száma: 1 föld (csavaros és csavarmentes csatlakozók) 5 kimenettel
Csatlakozások
Elosztóblokk kimenetek: 1 x 25 mm² föld, 4 x 4 mm² föld
Csatlakozó típusok:
Csavarmentes csatlakozók (föld), 4 x 6 mm² (félmerev)
Csavaros csatlakozók (föld), 1 x 16 mm² (merev)
Csavarmentes csatlakozók (föld), 4 x 4 mm² (rugalmas)
Csavaros csatlakozók (föld), 1 x 25 mm² (rugalmas)
Csavarmentes csatlakozók (föld), 4 x 6 mm² (merev)
Csavaros csatlakozók (föld), 1 x 25 mm² (félmerev)
Csavarmentes csatlakozók (föld), 4 x 4 mm² (érvéghüvelyes rugalmas)
Szabad pozíciók: 1 db átkötő elem számára másik csatlakozóblokk csatlakoztatásához
Méretek
Szélesség: 26,8 mm
Magasság: 45,5 mm
Mélység: 40,5 mm
Alkalmazási területek
Piaci szegmens: Kiskereskedelmi, Lakossági
Környezeti feltételek
Tárolási környezeti hőmérséklet: -25...60 °C
