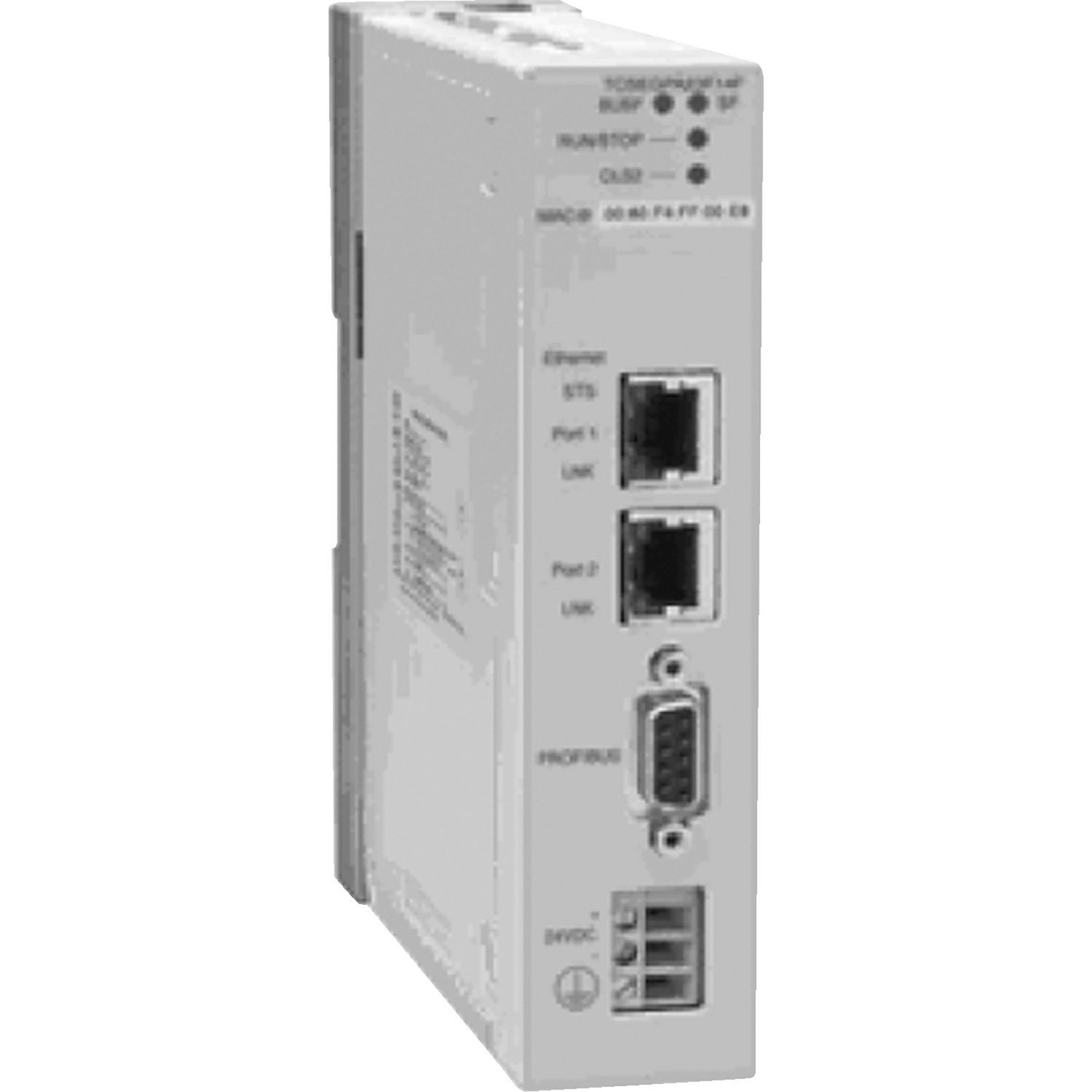

Schneider Electric Profibus DP - TCSEGPA23F14F -X80 kommunikációs modul, Profibus Remote Master
Tervezd okosan a rendelést! Vásárolj bármit nagyobb értékben és mindenre kedvezményt adunk! További infó...
A terméket csak adószámos jogi személyek vásárolhatják meg egyedi rendelésre. Amennyiben képviselt vállalkozásod részére szeretnéd megvásárolni a terméket, kattints ide és lépj be, vagy regisztrálj jogi személyként!
A TCSEGPA23F14F modul kimagasló funkcionalitással rendelkezik mind a Master Class 1 és Master Class 2 Profibus DP, mind a Modbus TCP Slave protokollok terén. Az eszköz fizikai interfészeként RS485 csatlakozás szolgál, míg a kommunikációs sebesség 9,6 kbit/s és 12 Mbit/s között állítható, a Profibus hálózaton akár 1200 méter távolságra is megbízhatóan működik ismétlő nélkül, illetve 4800 méterre 3 ismétlővel. A Modbus TCP oldalon 10-100 Mbit/s sebességgel, 100 méter távolságig használható ismétlő nélkül. A termék akár 126 szerver eszköz kezelésére is képes.
A modul a következő kommunikációs szolgáltatásokat támogatja: slave konfiguráció ellenőrzése (bekapcsoláskor), slave paraméterek beállítása (bekapcsoláskor), DP slave I/O adatok olvasása/írása, slave diagnosztikai adatok átvitele, szinkronizációs és befagyasztási funkciók, valamint aciklikus DP V1 kommunikáció (olvasás/írás) Class 1/2 master módban. A termék két Ethernet TCP/IP RJ45 porttal rendelkezik a Modbus TCP kapcsolathoz, valamint egy SUB-D 9 csatlakozóval a Profibus DP V1 számára. Az üzemeltetéshez külső 24 V DC tápellátást igényel, áramfelvétele 200 mA.
A TCSEGPA23F14F többféle módon telepíthető: felszerelhető a támasztólemezével együtt önálló modulként DIN-sínre, rácsra vagy panelra, illetve a támasztólemez nélkül Premium modulként beépíthető rack-be. A telepítési rugalmasság révén könnyen illeszkedik meglévő rendszerkörnyezetbe. A termék standard méretű, nettó tömege 0,62 kg. Működési hőmérséklet-tartománya 0-60°C között, tárolási hőmérséklete -45-85°C között, relatív páratartalom-tűrése 10-95% (páralecsapódás nélkül), maximális működési magassága 2000 méter. A szerelési opciók különböző igényekhez igazíthatók, legyen szó fúrt lemezre történő felszerelésről (AM1-PA) vagy DIN-sínre rögzítésről (AM1-DE200 vagy AM1-DP200).
Schneider Electric Profibus DP - TCSEGPA23F14F -X80 kommunikációs modul, Profibus Remote Master műszaki adatok
Általános specifikációk
Termékcsalád: Profibus DP
Termék típusa: Profibus DP V1 távoli master
Kit összetétele: CD a kommunikációs DTM-mel, CD a Master DTM-mel a PRM konfigurációhoz UNITY-n belül
Kommunikációs átjáró: Ethernet Modbus TCP - Profibus DP V1 átjáró
Kompatibilitás: M340 PLC, M580 PLC, Quantum PLC, Premium PLC
Struktúra típusa: Ipari busz
Kommunikációs jellemzők
Fizikai interfész: RS485
Hozzáférési módszer: Master class 1 Profibus DP, Master class 2 Profibus DP, Slave Modbus TCP
Átviteli mód: NRZ
Átviteli közeg: Profibus 2 árnyékolt sodrott érpár, Modbus TCP kategória 5 árnyékolt sodrott érpár (STP)
Átviteli sebesség: 12 Mbit/s, 100 m busz Profibus esetén ismétlő nélkül; 12 Mbit/s, 400 m busz Profibus esetén 3 ismétlővel; 9,6 kbit/s, 1200 m busz Profibus esetén ismétlő nélkül; 9,6 kbit/s, 4800 m busz Profibus esetén 3 ismétlővel; 10...100 Mbit/s, 100 m busz Modbus TCP esetén ismétlő nélkül
Szerver eszközök száma: 126
Bemenetek száma: 2
Kimenetek száma: 2
Kommunikációs szolgáltatások
Slave konfiguráció ellenőrzése (bekapcsoláskor) class 1 master
Monitoring kérés kezelése (Global CONTROL és Get Master Diag) class 2 master
Nincs master/master párbeszéd class 2 master
Profibus FMS üzenetkezelés nem támogatott class 1 master
Profibus FMS üzenetkezelés nem támogatott class 2 master
DP slave I/O adatok olvasása/írása class 1 master
Slave paraméterek beállítása (bekapcsoláskor) class 1 master
Slave diagnosztikai adatok átvitele class 1 master
Sync és freeze class 1 master
Aciklikus DP V1 kommunikáció (R/W) class 1/2 master
Csatlakozás és táplálás
Integrált csatlakozás típusa: 2 Ethernet TCP/IP - RJ45 Modbus TCP-hez, Profibus DP - SUB-D 9 Profibus DP V1-hez
Áramfelvétel: 200 mA 24 V DC külső
Modul formátum: Standard
Környezeti jellemzők
Működési környezeti hőmérséklet: 0…60 °C
Tárolási hőmérséklet: -45…85 °C
Relatív páratartalom: 10…95% páralecsapódás nélkül
Üzemeltetési magasság: <= 2000 m
Szerelési információk
A PRM modul telepíthető:
- Támasztólemezével együtt önálló modulként DIN-sínre, rácsra vagy panelra
- Támasztólemez nélkül Premium modulként rack-be építve
Szerelési típusok dimenziói:
- Fúrt lemez (AM1-PA): Y = 132.7 mm (5.22 in)
- DIN-sín (AM1-DE200): X = 143.7 mm (5.66 in)
- DIN-sín (AM1-DP200): X = 136.2 mm (5.36 in)
