A Schneider Electric PrismaSeT LVS08963 öntapadós rajztartó praktikus kiegészítő elem elosztószekrényekhez, amely lehetővé teszi a kapcsolószekrényekben a rajzok, dokumentációk biztonságos és rendezett tárolását. Ez a fehér (RAL 9003) színű, speciálisan tervezett tartó kompatibilis a PrismaSeT P, PrismaSeT G, Prisma PH, Prisma iPM M és Prisma iPM L elosztószekrényekkel, így széles körben felhasználható az ipari és kereskedelmi elektromos rendszerekben.
Az LVS08963 rajztartó könnyen telepíthető különféle típusú szekrényekhez, legyen szó akár cubicle kialakításról, álló vagy falra szerelhető kivitelről, esetleg pack típusú elosztószekrényről. A rögzítés öntapadó felület segítségével történik, így nem igényel bonyolult szerelési folyamatot vagy speciális eszközöket. A tartó méretei - 230 mm magasság, 250 mm szélesség és 25 mm mélység - ideálissá teszik A4-es és hasonló méretű dokumentumok tárolására, ugyanakkor nem foglal feleslegesen sok helyet a szekrény belsejében.

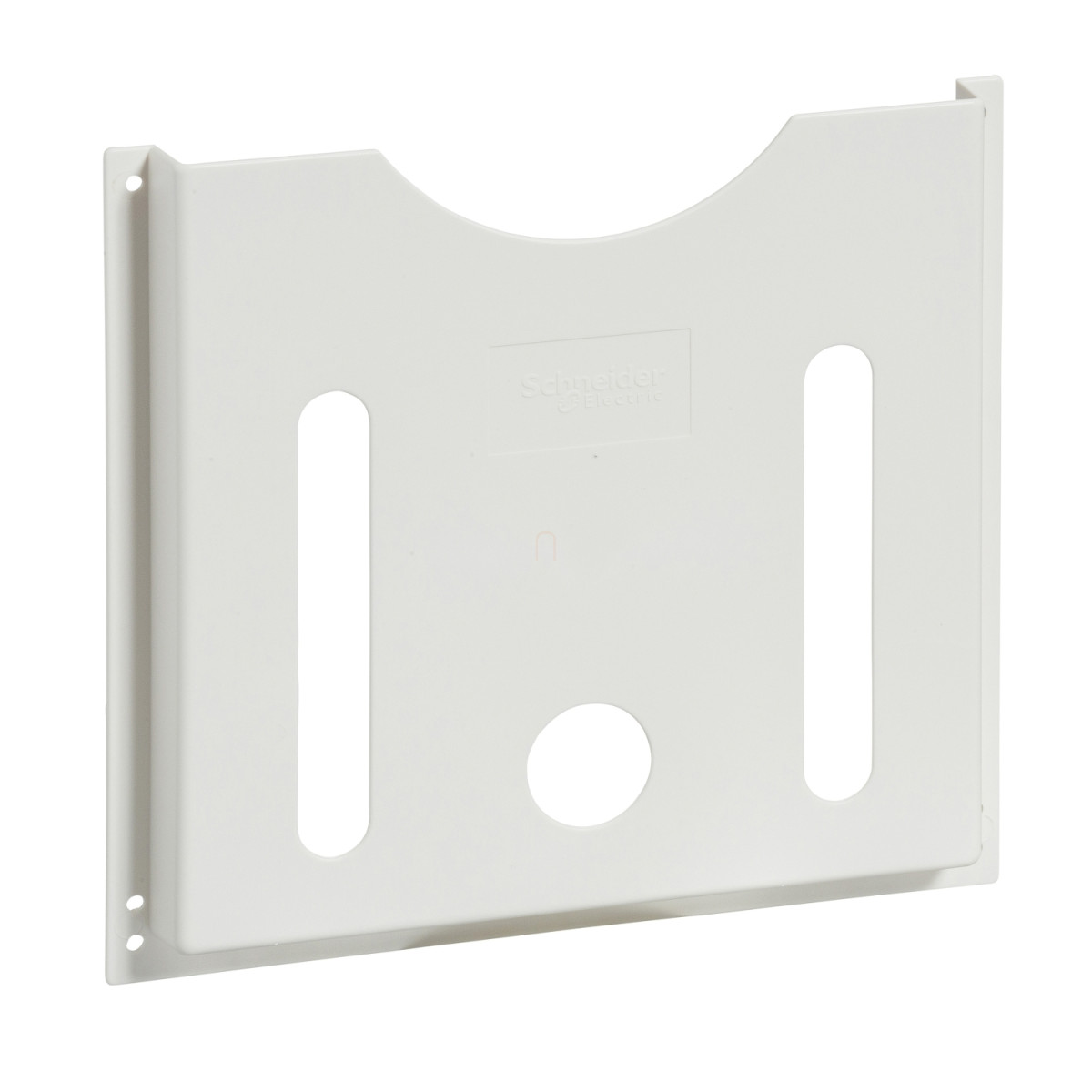

A műszaki rajzok alapján a termék pontos méretei a következők: 230 mm magasság, 247 mm külső szélesség (ebből a belső hasznos szélesség 221,6 mm), illetve 23,3 mm mélység. A rajztartó kialakítása praktikus, felső részén íves kivágással rendelkezik a dokumentumok könnyebb hozzáférhetősége érdekében, továbbá két hosszúkás nyílás és egy középső kör alakú kivágás található rajta. Ezek a nyílások nem csak súlycsökkentő szerepet töltenek be, hanem megkönnyítik a dokumentumok kezelését és rendszerezését is.
A Schneider Electric LVS08963 rajztartó anyaga halogénmentes műanyag, PVC-mentes és szilikonmentes összetételű, ami nemcsak a környezetvédelmi szempontból előnyös, hanem az elektromos berendezések üzemeltetési biztonságát is növeli. A termék teljes mértékben megfelel az EU RoHS irányelvének és a REACh rendeletnek is, ami garantálja, hogy használata során nem kerülnek veszélyes anyagok a környezetbe.
A szekrénydokumentáció tárolásához elengedhetetlen kiegészítő alkalmas áramköri rajzok, műszaki leírások, karbantartási utasítások és egyéb fontos dokumentumok biztonságos elhelyezésére, így bármikor könnyen hozzáférhetővé teszi a létfontosságú információkat az üzemeltetés, karbantartás vagy hibaelhárítás során. Az LVS08963 rajztartó használatával a dokumentumok nem gyűrődnek, nem szennyeződnek és mindig kéznél vannak, amikor szükség van rájuk.
Schneider Electric PrismaSeT - LVS08963 -Öntapadós rajztartó műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G, PrismaSeT P
Terméktípus: Rajztartó
Kategória: Elosztószekrény kiegészítő
Kompatibilitás: PrismaSeT PrismaSeT P elosztószekrény, PrismaSeT PrismaSeT G elosztószekrény, PrismaSeT Prisma PH elosztószekrény, PrismaSeT Prisma iPM M elosztószekrény, PrismaSeT Prisma iPM L elosztószekrény
Kiegészítő információk
Felszerelési mód: Öntapadó
Telepítési lehetőségek: Cubicle, Álló szekrény, Falra szerelhető szekrény, Pack elosztószekrény
Kiszerelési egység: 1 db
Magasság: 230 mm
Szélesség: 250 mm
Mélység: 25 mm
Szín: Fehér (RAL 9003)
Műszaki rajz - Méretek
Magasság: 230 mm
Külső szélesség: 247 mm
Belső hasznos szélesség: 221,6 mm
Mélység: 23,3 mm
Anyagjellemzők
Halogén állapot: Halogénmentes műanyag alkatrészek
PVC mentesség: Igen
Szilikon mentesség: Igen
