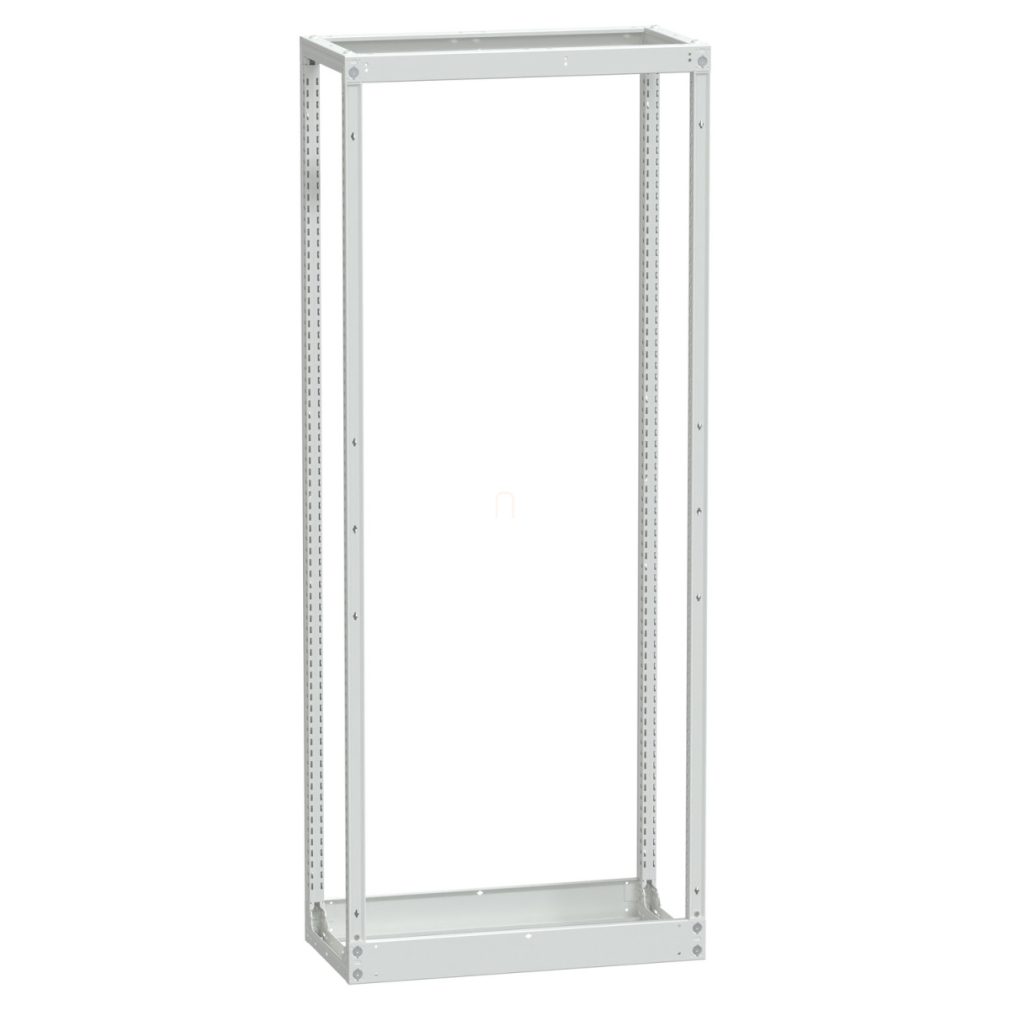

A Schneider Electric PrismaSeT LVS08408 vázszerkezet egy professzionális, ipari minőségű keret, amelyet kifejezetten a PrismaSeT P szekrényes elosztórendszerekhez terveztek. Ez a robusztus vázszerkezet 800 mm széles és 400 mm mély elosztószekrények alapját képezi, 2000 mm-es magassággal, így tökéletes megoldást nyújtva nagyméretű villamos elosztórendszerek kiépítéséhez.
A PrismaSeT LVS08408 vázszerkezet számos praktikus tulajdonsággal rendelkezik, amelyek megkönnyítik a telepítést és használatot. A szerkezet lehetővé teszi a síntartó rekesz elhelyezését akár a bal, akár a jobb oldalon, így rugalmas konfigurációt biztosít a különböző telepítési igényekhez. A váz különösen értékes tulajdonsága, hogy egymás mellé és egymás mögé is szerelhető, lehetővé téve összetett elosztórendszerek kialakítását. A szállítási csomag tartalmaz négy keresztrudat, szerelőelemeket, oldalsó összekötő készletet és két keretet, így minden szükséges alkatrész rendelkezésre áll a telepítéshez.
A Schneider Electric PrismaSeT LVS08408 vázszerkezet felülete matt, texturált fehér (RAL 9003) színű, amely elektroforetikus kezelésen és hőpolimerizált poliészter-epoxi por bevonaton esett át a tartósság és korrózióállóság érdekében. A váz könnyű és mégis erős konstrukciója ellenére a nettó súlya mindössze 18,94 kg, ami megkönnyíti a kezelést és telepítést. Az IEC 62208 szabványnak megfelelően gyártott termék garantálja a megbízható működést és a biztonságot villamosipari alkalmazásokban.
A Schneider Electric PrismaSeT rendszer részeként, a LVS08408 vázszerkezet tökéletesen illeszkedik a PrismaSeT P szekrényes elosztórendszerek koncepciójába, amelyet kifejezetten ipari, kereskedelmi és középületek villamos energiaelosztó rendszereinek létrehozására terveztek. A vázszerkezet precíz méretezése (800 mm szélesség, 400 mm mélység, 2000 mm magasság) biztosítja a rendszer többi elemével való kompatibilitást, és lehetővé teszi a szabványos moduláris eszközök hatékony elhelyezését. A műszaki rajzok szerint a pontos külső méretek: 746,5 mm belső szélesség, 1923 mm belső magasság a vázkeretben, míg a teljes külső méretek 800 mm szélesség és 2000,5 mm magasság.
Schneider Electric PrismaSeT - LVS08408 -Vázszerkezet, W=800mm, D=400mm műszaki adatok
Általános információk
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT P
Terméktípus: Vázszerkezet
Kompatibilitás: PrismaSeT PrismaSeT P szekrény
Szállítási tartalom
Tartalmazott tartozékok: Négy keresztrúd, Szerelési vasalatok, Oldalsó összekötő készlet, Két keret
Mennyiség készletenként: 1 db
Műszaki jellemzők
Magasság: 2000 mm
Szélesség: 800 mm
Mélység: 400 mm
Nettó tömeg: 18,94 kg
Felületi kivitel: Matt, Texturált
Védőkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Szín: Fehér (RAL 9003)
További információk
Síntartó rekesz pozíció: Bal vagy jobb oldalon elhelyezhető
Kombinálhatóság: Egymás mellett és háttal egymáshoz szerelhető
Szabványok
Megfelel: IEC 62208
