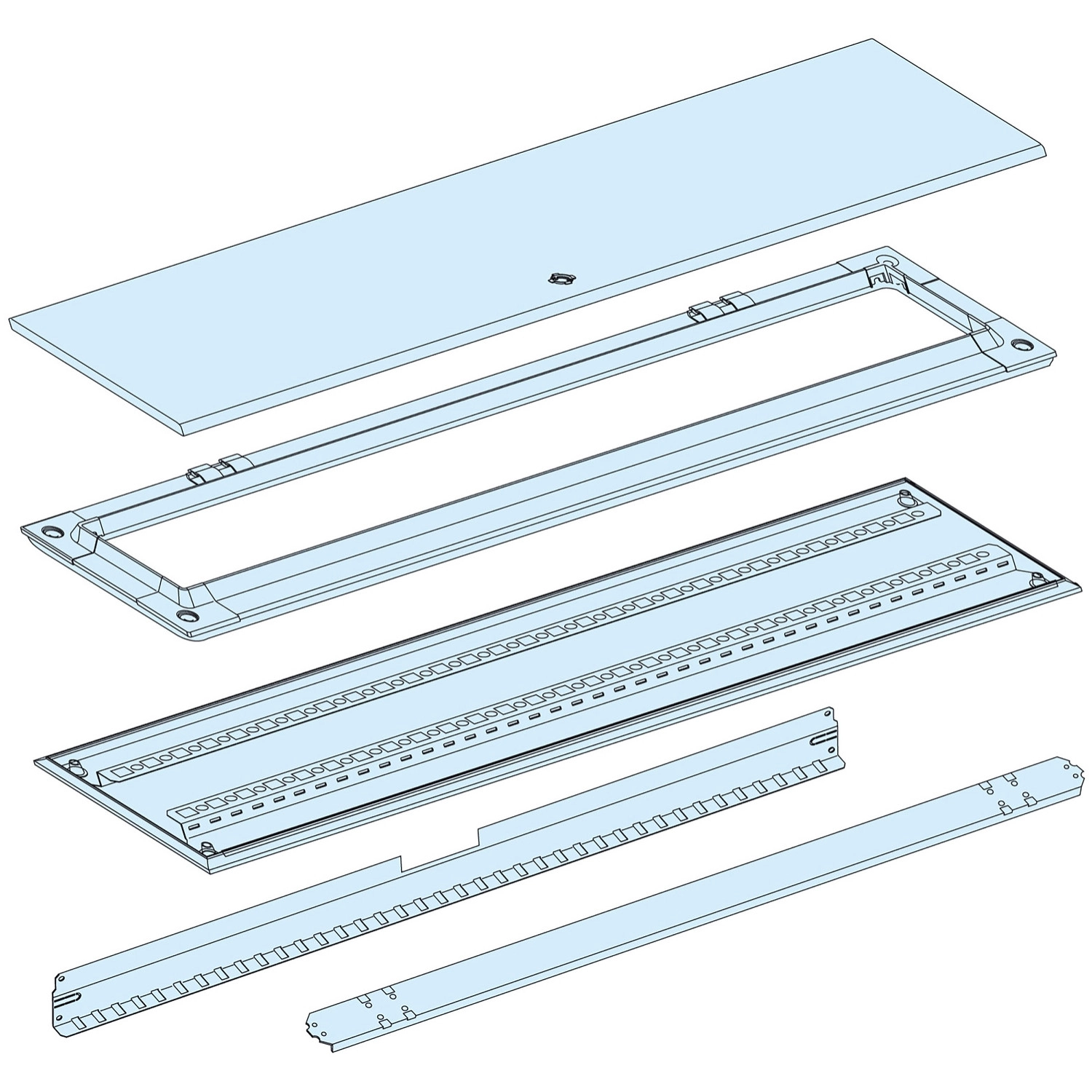

A Schneider Electric PrismaSeT G sorozatú LVS08344 hátsó panel és ajtó kombináció ideális megoldást kínál a kisfeszültségű villamos elosztórendszerek kialakításához, különösen bővítő kábelcsatorna alkalmazásokhoz. Ez a professzionális termék 15 modulnyi függőleges beépítési helyet biztosít, és tökéletesen illeszkedik a PrismaSeT G termékcsalád kínálatába.
Az LVS08344 kivételes rugalmasságot biztosít az elosztórendszerek tervezőinek, mivel egymás mellé és egymásra is telepíthető, így könnyen bővíthető rendszereket alakíthatsz ki. A 300 mm szélességű, 850 mm magasságú és 260 mm mélységű funkcionális burkolat kiváló védelmet nyújt a benne elhelyezett elektromos komponenseknek. Az IP55 védettségi fokozatnak köszönhetően hatékonyan ellenáll a pornak és a vízsugárnak, ami ipari környezetben is megbízható működést garantál. Az IK10 ütésállósági fokozat pedig a mechanikai sérülésekkel szemben nyújt maximális védelmet.
A termék műszaki paraméterei lenyűgözőek: 1000 V névleges szigetelési feszültség, 630 A névleges áram (40 °C-on, az IEC 61439-2 szabvány szerint). A fehér (RAL 9001) színű, sima, matt felületű készülékház elektroforetikus kezelésen és hőpolimerizált poliészter epoxi por bevonaton esett át, ami tartós és esztétikus megjelenést biztosít. Az LVS08344 figyelemre méltó mechanikai robosztussággal rendelkezik, amit a 2,5G szeizmikus tesztek igazolnak az IEC 60068-2-57 szabvány szerint. A hátsó panel és ajtó kombinációhoz egy ajtó tartozik a burkolathoz, előlap nélkül kerül kiszállításra, így sokoldalúan felhasználható különböző alkalmazásokhoz. A termék soronként 10 db 18 mm-es modult képes befogadni, így megfelelő helyet biztosít a szükséges elektromos komponensek elhelyezéséhez.
Schneider Electric PrismaSeT - LVS08344 -Kábelcsatorna G szekrényhez IP55 15M műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Hátsó panel és ajtó
Alkalmazási terület: Kisfeszültségű villamos elosztás
Burkolattípus: Készletben szállított funkcionális burkolat
Szállított felszerelés: 1 x ajtó a burkolathoz
További információ: Egymás mellé és egymásra is telepíthető
Előlap típusa: Nélkül
Függőleges modulok száma (50 mm): 15
18 mm-es modulok száma soronként: 10
Műszaki paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V
Névleges áram [In]: 630 A 40 °C-on az IEC 61439-2 szerint
Védőkezelés: Elektroforetikus kezelés és hőpolimerizált poliészter epoxi por
Felületkezelés: Sima, matt
Szín: Fehér (RAL 9001)
Szélesség: 300 mm
Magasság: 850 mm
Mélység: 260 mm
Környezeti jellemzők
IP védettség: IP55 ajtóval
IK védettség: IK10 ajtóval az EN/IEC 62262 szerint
Mechanikai robusztusság: Szeizmikus vizsgálatok - 2,5G az IEC 60068-2-57 szerint
