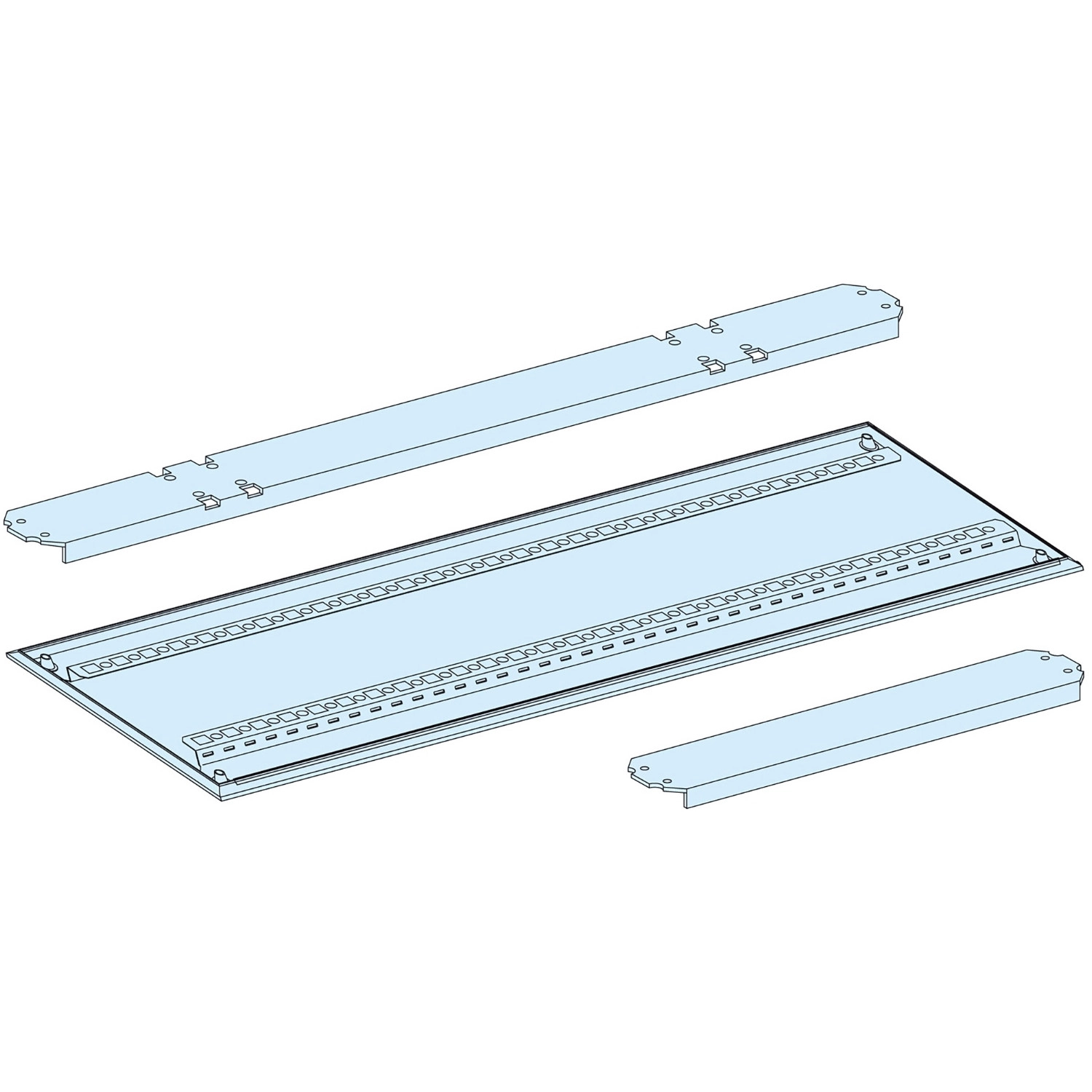

A Schneider Electric PrismaSeT G termékcsalád LVS08319 cikkszámú hátsó panele egy sokoldalú és megbízható komponens, amely kifejezetten a bővítőszekrényekhez lett kifejlesztve. Ez a 33 modulnyi méretű, 600 mm szélességű és 1750 mm magasságú hátsó panel az IP55 védettségi szintű kisfeszültségű villamos elosztórendszerek nélkülözhetetlen alkotóeleme.
A PrismaSeT G bővítőszekrény hátsó panelje funkcionális burkolatként érkezik, amelyet készlet formájában szállítanak. Az egyik kiemelkedő tulajdonsága, hogy egymás mellé szerelhető, így rugalmasan bővíthető a rendszer a növekvő igényeknek megfelelően. A terméket front lemez nélkül szállítják, ami lehetőséget ad a testreszabásra. Az egyes sorokban 24 darab 18 mm-es modult helyezhetsz el, összesen pedig 33 függőleges modult (50 mm-es méretben) biztosít, ami kiemelkedő kapacitást jelent a kisfeszültségű villamos elosztás területén.
A Schneider Electric LVS08319 hátsó panel kiváló elektromos tulajdonságokkal rendelkezik. Az 1000 V névleges szigetelési feszültség (Ui) a fő hátsó gyűjtősíneken az IEC 61439-2 szabványnak megfelelően biztosítja a megbízható működést. A termék 50/60 Hz-es hálózati frekvencián üzemel, 630 A névleges áramerősséggel 40 °C-on, szintén az IEC 61439-2 szabvány szerint. A rövid idejű áramterhelhetősége (Icw) 25 kA 1 másodpercig, míg a névleges csúcs áramterhelhetősége (Ipk) eléri az 53 kA-t, mindkettő az IEC 61439-2 szabványnak megfelelően. Ezek az értékek kivételes teljesítményt és biztonságot garantálnak még a legigényesebb ipari környezetben is.
A termék rendkívül strapabíró kivitelezésű, ami hosszú élettartamot biztosít. A védőkezelés elektroforézis kezelést és melegpolimerizált poliészter epoxipor bevonatot foglal magában. A felület sima és matt kivitelű, fehér (RAL 9001) színben. A hátsó panel méretei pontosan: 600 mm szélesség, 1750 mm magasság és 260 mm mélység, ami standard méretezést jelent az iparágban. A 14,18 kg nettó tömeg a robusztus, ugyanakkor kezelhető kialakításról tanúskodik. A termék egységenként szállítva érkezik. Környezetvédelmi szempontból is megfelel a legmagasabb elvárásoknak, az ajtóval együtt IP55 védettségi fokozatot biztosít, továbbá IK10 ütésállósággal rendelkezik az EN/IEC 62262 szabvány szerint. Mechanikai robusztusságát jellemzi, hogy a szeizmikus teszteken 2,5G értéket ér el az IEC 60068-2-57 szabványnak megfelelően, ami kiváló stabilitást jelent még szélsőséges körülmények között is.
Schneider Electric PrismaSeT - LVS08319 -G bővítőszekrény IP55 33M műszaki adatok
Általános adatok
Termékcsalád: PrismaSeT
Termékcsalád típusa: PrismaSeT G
Komponens típusa: Hátsó panel
Alkalmazási terület: Kisfeszültségű villamos elosztás
Burkolat típusa: Készlet formájában szállított funkcionális burkolat
Kiegészítő információk: Egymás mellé szerelhető
Előlap típusa: Nélküli
Moduláris kapacitás
Függőleges modulok száma [50 mm]: 33
18 mm-es modulok száma soronként: 24
Villamos paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken, IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áramerősség [In]: 630 A 40 °C-on, IEC 61439-2 szerint
Névleges rövid idejű áramterhelhetőség [Icw]: 25 kA 1 s, IEC 61439-2 szerint
Névleges csúcs áramterhelhetőség [Ipk]: 53 kA, IEC 61439-2 szerint
Fizikai jellemzők
Védőkezelés: Elektroforézis kezelés és melegpolimerizált poliészter epoxipor
Felület kivitel: Sima, Matt
Szín: Fehér (RAL 9001)
Szélesség: 600 mm
Magasság: 1750 mm
Mélység: 260 mm
Nettó tömeg: 14,18 kg
Mennyiség szettben: 1 darab
Környezeti jellemzők
IP védettségi fokozat: IP55 ajtóval
IK ütésállóság: IK10 ajtóval, EN/IEC 62262 szerint
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G, IEC 60068-2-57 szerint
