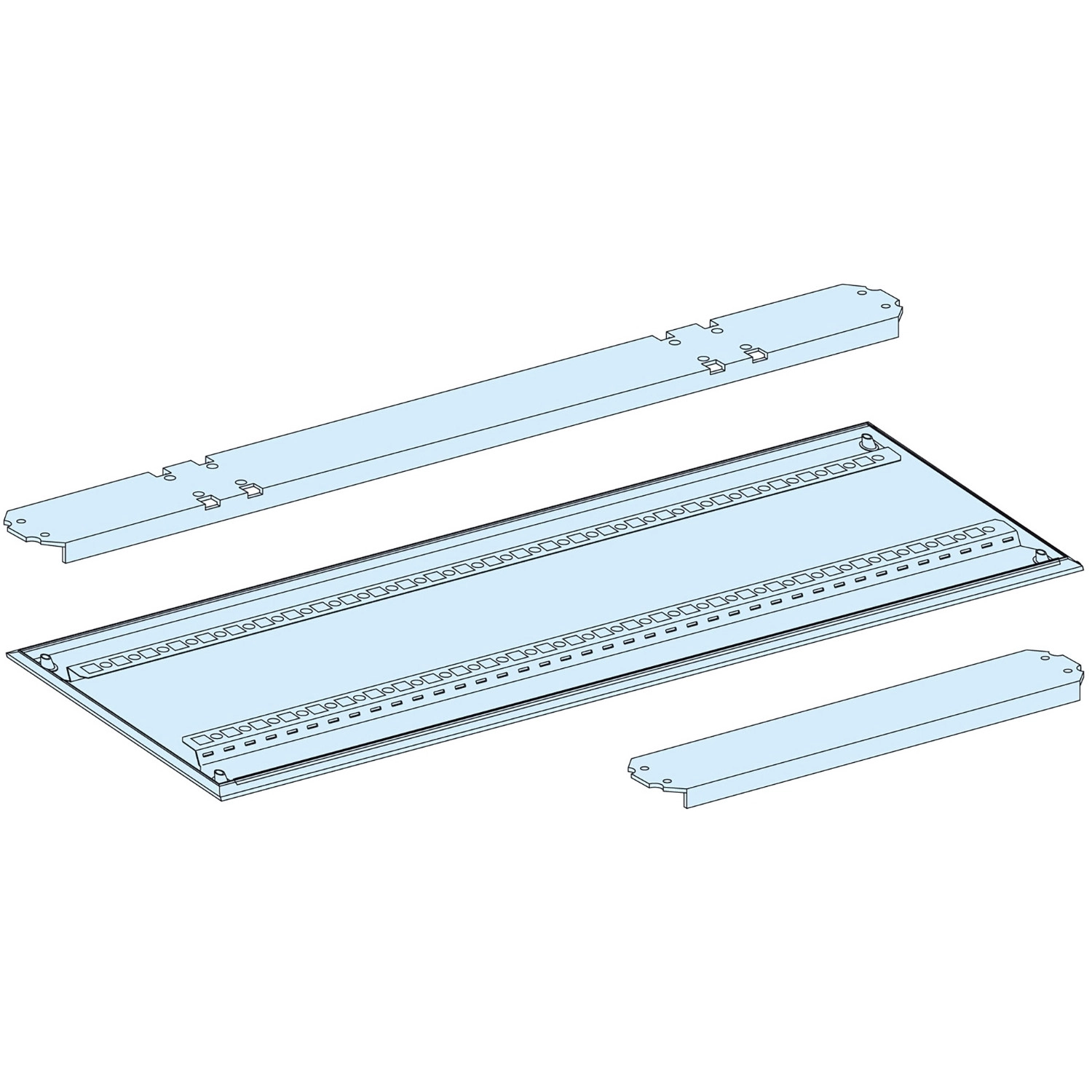

A Schneider Electric PrismaSeT G termékcsaládjába tartozó LVS08317 cikkszámú hátsó panel egy olyan speciális kiegészítő, amely kiemelkedő megoldást kínál a kisfeszültségű villamos elosztórendszerek építéséhez. Ez a kompakt és robusztus kivitelű hátsó panel kifejezetten bővítőszekrényekhez lett tervezve, 27 modul magasságban, 600 mm szélességgel és 1450 mm magassággal rendelkezik, miközben IP55 védettségi szintet biztosít.
A PrismaSeT G sorozatú hátsó panel funkcionális tulajdonságai kimagaslóak. A termék kit formában kerül leszállításra, és egyik legfontosabb előnye, hogy mind egymás mellé, mind egymás fölé kombinálhatók, így rugalmas konfigurációs lehetőségeket biztosítva a különböző méretű és igényű kisfeszültségű villamos elosztórendszerekhez. A panel 24 darab 18 mm-es modult képes befogadni soronként, összesen 27 függőleges modult (50 mm-ként), ami nagyszerű modularitást tesz lehetővé. Az LVS08317 hátsó panel frontkeret nélküli kivitelben készül, ami további rugalmasságot biztosít a rendszer konfigurálása során.
Műszaki paraméterek tekintetében a Schneider Electric PrismaSeT G LVS08317 hátsó panel kiemelkedő értékekkel rendelkezik. A termék névleges szigetelési feszültsége 1000 V a fő hátsó gyűjtősíneken, az IEC 61439-2 szabványnak megfelelően. A hálózati frekvencia 50/60 Hz, névleges árama pedig 630 A 40 °C-on, szintén az IEC 61439-2 szabvány szerint. A rövididejű áramterhelhetőség (Icw) 25 kA 1 másodpercig, míg a névleges dinamikus áramterhelhetőség (Ipk) 53 kA, mindkét érték az IEC 61439-2 szabványnak megfelelően. A termék felülete matt, sima fehér (RAL 9001) színű, amit elektrolitikus kezelés és hőpolimerizált poliészter epoxi por védőbevonat tesz különösen ellenállóvá a környezeti hatásokkal szemben. Mechanikai robusztusságát jól mutatja, hogy szeizmikus teszteken 2,5G terhelést is kibír az IEC 60068-2-57 szabvány szerint. A hátsó panel ajtóval együtt IP55 védettségi szintet és IK10 fokozatú ütésállóságot biztosít az EN/IEC 62262 szabványnak megfelelően, ami alkalmassá teszi akár olyan környezetekben való használatra is, ahol fokozott mechanikai védelem szükséges.
Schneider Electric PrismaSeT - LVS08317 -G bővítőszekrény IP55 27M műszaki adatok
Alap adatok
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Komponens típusa: Hátsó panel
Alkalmazási terület: Kisfeszültségű villamos elosztás
Szekrény típusa: Funkcionális szekrény, kit formában szállítva
Kiegészítő információ: Egymás mellé és egymás fölé is kombinálható
Előlap típusa: Előlap nélkül
Függőleges modulok száma [50 mm]: 27
Soronkénti 18 mm modulok száma: 24
Villamos paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Névleges rövididejű áram [Icw]: 25 kA 1 s (IEC 61439-2 szerint)
Névleges dinamikus áram [Ipk]: 53 kA (IEC 61439-2 szerint)
Fizikai jellemzők
Védőkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felület: Matt, Sima
Szín: Fehér (RAL 9001)
Szélesség: 600 mm
Magasság: 1450 mm
Mélység: 260 mm
Nettó tömeg: 12,52 kg
Mennyiség készletenként: 1 db
Környezeti jellemzők
IP védettségi fokozat: IP55 ajtóval
IK ütésállósági fokozat: IK10 ajtóval (EN/IEC 62262 szerint)
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
