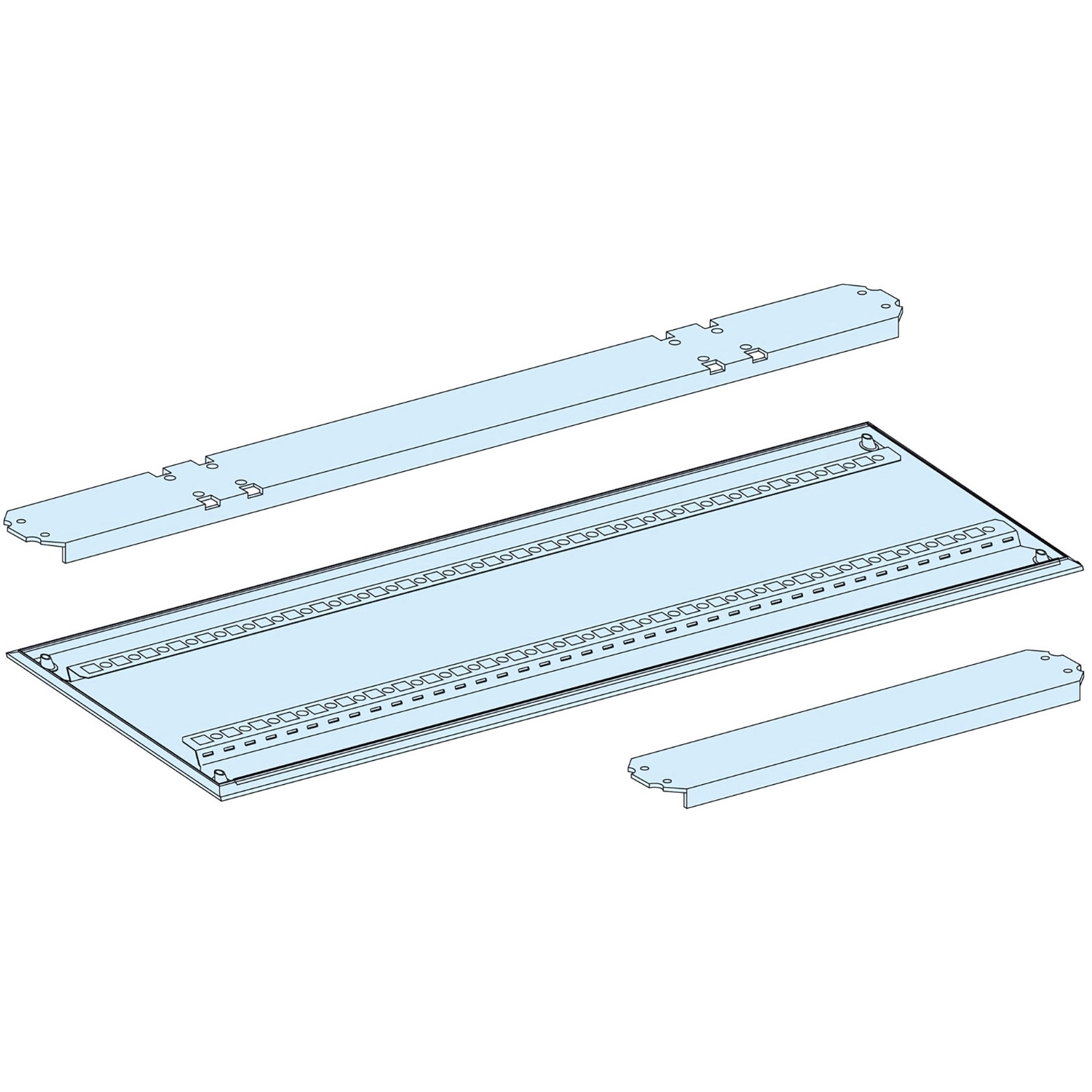

A Schneider Electric PrismaSeT G termékcsaládba tartozó LVS08316 típusszámú hátsó panel egy kiváló minőségű, kiemelkedő teljesítményű kiegészítő, amelyet kifejezetten bővítőszekrényekhez terveztek. Ez a speciális villamossági komponens 23 függőleges modul befogadására képes, 600 mm szélességgel és 1250 mm magassággal rendelkezik, valamint IP55 védettségi fokozattal büszkélkedhet, ha ajtóval együtt használod.
A PrismaSeT G hátsó panel elsősorban kisfeszültségű elektromos elosztáshoz készült funkcionális szekrényrendszer részeként. Rendkívül rugalmas telepítési lehetőségeket biztosít, hiszen mind egymás mellett, mind egymás fölött kombinálhatók a rendszer elemei. A készlet nem tartalmaz előlapot, így szabadon választhatod meg a hozzá illő kiegészítőket. A termék moduláris kialakítása lehetővé teszi akár 24 darab 18 mm-es modul elhelyezését soronként, ezáltal maximális rugalmasságot biztosítva a villamossági rendszered tervezése során.
A LVS08316 műszaki paraméterei lenyűgözőek: 1000 V névleges szigetelési feszültséggel rendelkezik a fő hátsó gyűjtősíneken (IEC 61439-2 szerint), 50/60 Hz hálózati frekvencián működik, és 630 A névleges áramot képes kezelni 40°C-os környezeti hőmérsékleten. A védelmi rendszer rendkívül masszív, hiszen 25 kA 1 másodpercig tartó névleges rövid idejű zárlati áramot és 53 kA névleges csúcs zárlati áramot is kibír az IEC 61439-2 szabvány szerint. Ez a robusztus felépítés biztosítja, hogy a rendszered még a legextrémebb feltételek mellett is megbízhatóan működjön.
A Schneider Electric különleges figyelmet fordított a termék felületkezelésére is: elektroforézis kezeléssel és hőpolimerizált poliészter epoxi por bevonattal látták el, ami sima, matt fehér (RAL 9001) felületet eredményez. Ez nemcsak esztétikailag előnyös, de biztosítja a hosszú élettartamot és a kiváló korrózióállóságot is. A panel 260 mm mélységű és nettó tömege mindössze 10,3 kg, ami megkönnyíti a szerelést és kezelést. A termék környezeti ellenállóképessége is kiemelkedő: ajtóval együtt használva IP55 védettségi fokozatot és IK10 ütésállóságot biztosít (EN/IEC 62262 szerint). Sőt, a szeizmikus teszteken is kiválóan teljesít - akár 2,5G-s terhelést is elbír az IEC 60068-2-57 szabványnak megfelelően, ami különösen fontos lehet földrengésveszélyes területeken vagy olyan ipari környezetben, ahol jelentős rezgésterhelés lép fel.
Schneider Electric PrismaSeT - LVS08316 -G bővítőszekrény IP55 23M műszaki adatok
Fő jellemzők
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Komponens típusa: Hátsó panel
Alkalmazás: Kisfeszültségű elektromos elosztás
Szekrény típusa: Funkcionális szekrény, készlet formában szállítva
Kiegészítő információ: Egymás mellett és egymás fölött kombinálható
Előlap típusa: Nélkül
Függőleges modulok száma [50 mm]: 23
18 mm-es modulok száma soronként: 24
Műszaki adatok
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áramerősség [In]: 630 A 40 °C-on az IEC 61439-2 szerint
Névleges rövid idejű zárlati áram [Icw]: 25 kA 1 s az IEC 61439-2 szerint
Névleges csúcs zárlati áram [Ipk]: 53 kA az IEC 61439-2 szerint
Védőkezelés: Elektroforézis kezelés és hőpolimerizált poliészter epoxi por
Felületkezelés: Sima, matt
Szín: Fehér (RAL 9001)
Méretek
Szélesség: 600 mm
Magasság: 1250 mm
Mélység: 260 mm
Nettó tömeg: 10,3 kg
Mennyiség készletenként: 1 darab
Környezeti jellemzők
IP védettségi fokozat: IP55 ajtóval
IK ütésállósági fokozat: IK10 ajtóval az EN/IEC 62262 szerint
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
