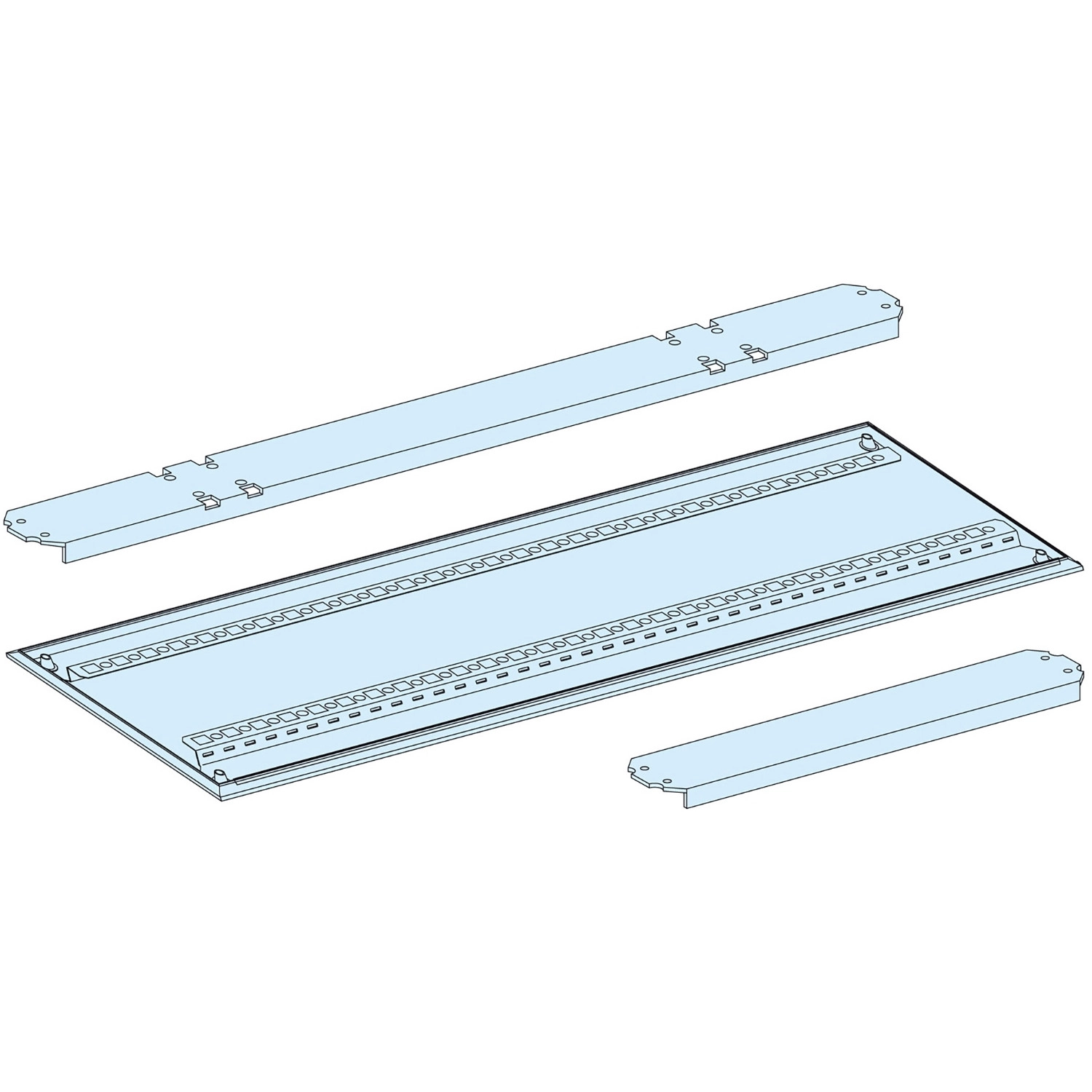

A Schneider Electric PrismaSeT G termékcsaládba tartozó LVS08315 hátsó panel egy kiváló minőségű, funkcionális kiegészítő elem, amely kifejezetten bővítőszekrényekhez készült. Ez a 19 modulnyi magasságú, 600 mm szélességű és 1050 mm magasságú komponens tökéletes megoldást kínál alacsony feszültségű elektromos elosztórendszerek kialakításához, ahol fontos a megbízhatóság és a professzionális kivitel.
A PrismaSeT G LVS08315 hátsó panel IP55-ös védettségi fokozattal rendelkezik, amikor ajtóval együtt használják, ami hatékony védelmet biztosít a por és a víz behatolása ellen. Az IK10 ütésállósági besorolás pedig garantálja a rendkívüli mechanikai ellenálló képességet a külső behatásokkal szemben. A termék szeizmikus teszteken is bizonyított - 2,5G ellenállóképességgel rendelkezik az IEC 60068-2-57 szabvány szerint, így még extrém környezeti körülmények között is megbízhatóan működik.
Műszaki szempontból a PrismaSeT G LVS08315 panel kiemelkedő paraméterekkel büszkélkedhet. Az 1000 V névleges szigetelési feszültség (Ui) a fő hátsó sínek esetében megfelel az IEC 61439-2 szabványnak. A panel 630 A névleges áramerősséget (In) képes kezelni 40°C-on, 25 kA 1 másodperces névleges rövid idejű áramot (Icw), valamint 53 kA névleges csúcs zárlati áramot (Ipk) bír el, szintén az IEC 61439-2 szabványnak megfelelően. A termék 50/60 Hz hálózati frekvencián működik, így széleskörű kompatibilitást biztosít a különböző elektromos rendszerekkel.
A PrismaSeT G LVS08315 panel számos praktikus tulajdonsággal rendelkezik, amelyek megkönnyítik a telepítést és bővíthetőséget. A komponensek egymás mellé vagy egymás tetejére szerelhetők, soronként 24 darab 18 mm-es modul elhelyezését teszik lehetővé. A panel előlappal nem rendelkezik, így rugalmasan alakítható ki a szükséges konfiguráció. A felület elektroforézis kezeléssel és forró polimerizált poliészter epoxi porral van bevonva, ami sima, matt fehér (RAL 9001) felületet eredez, és hosszú élettartamot garantál. A pontos méretek tekintetében a panel 600 mm széles, 1050 mm magas és 260 mm mély, nettó tömege pedig 8,82 kg. A Schneider Electric LVS08315 cikkszámú PrismaSeT G hátsó panel ideális választás minden olyan szakember számára, aki megbízható, szabványos és könnyen szerelhető megoldást keres alacsony feszültségű elosztórendszerekhez.
Schneider Electric PrismaSeT - LVS08315 -G bővítőszekrény IP55 19M műszaki adatok
Fő jellemzők
Termékcsoport: PrismaSeT
Termékcsalád: PrismaSeT G
Komponens típusa: Hátsó panel
Felhasználási terület: Kisfeszültségű elektromos elosztás
Szekrény típusa: Funkcionális szekrény, készletben szállítva
Kiegészítő információ: Egymás mellett és egymás felett kombinálható
Előlap típusa: Nélküli
Függőleges modulok száma [50 mm]: 19
18 mm-es modulok száma soronként: 24
Kiegészítő műszaki adatok
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken, IEC 61439-2 szabványnak megfelelően
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on, IEC 61439-2 szabványnak megfelelően
Névleges rövid idejű áramtűrés [Icw]: 25 kA 1 s, IEC 61439-2 szabványnak megfelelően
Névleges csúcs zárlati áram [Ipk]: 53 kA, IEC 61439-2 szabványnak megfelelően
Védőkezelés: Elektroforézis kezelés és forró polimerizált poliészter epoxi por
Felületkezelés: Sima, Matt
Szín: Fehér (RAL 9001)
Méretek
Szélesség: 600 mm
Magasság: 1050 mm
Mélység: 260 mm
Nettó tömeg: 8,82 kg
Környezeti jellemzők
IP védettségi fokozat: IP55 ajtóval
IK védettségi fokozat: IK10 ajtóval, EN/IEC 62262 szabványnak megfelelően
Mechanikai szilárdság: Szeizmikus tesztek - 2,5G, IEC 60068-2-57 szabványnak megfelelően
