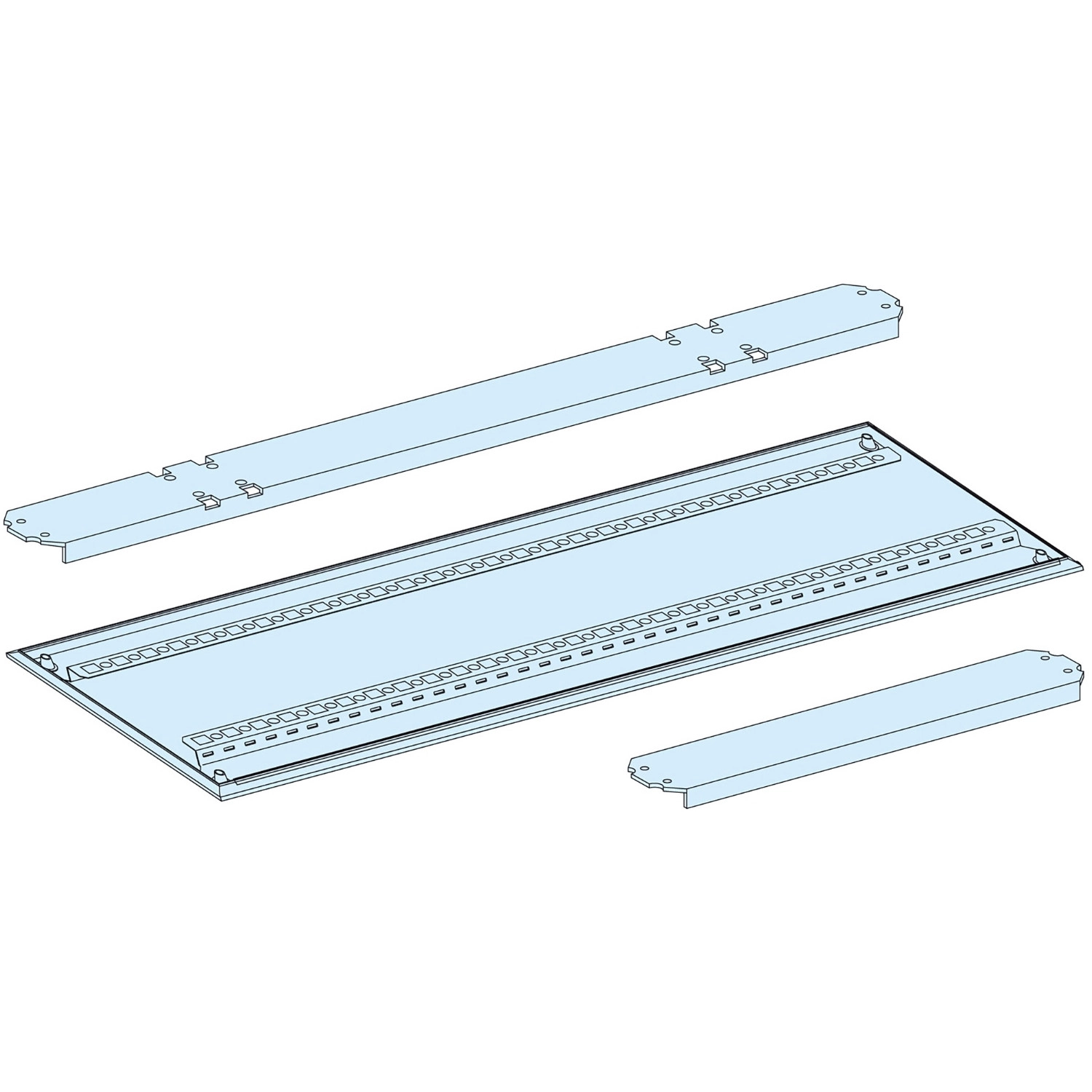

A Schneider Electric PrismaSeT G termékcsaládba tartozó LVS08314 hátlap egy professzionális megoldás kisfeszültségű villamos elosztás céljára, amelyet kifejezetten bővítő szekrényekhez fejlesztettek ki. Ez a 15 modul magas, 600 mm széles és 850 mm magas hátlap a PrismaSeT G rendszer részét képezi, amely kiváló rugalmasságot biztosít különböző ipari és kereskedelmi alkalmazások számára.
A LVS08314 hátlap funkcionális burkolatként kerül kiszállításra, készlet formájában. Az egyik legjelentősebb előnye, hogy több egység is kombinálható egymás mellett vagy egymás tetején, így teljes mértékben testre szabható elosztószekrény-rendszereket alakíthatsz ki. A hátlap 24 darab 18 mm-es modult képes befogadni soronként, összesen 15 függőleges modullal (50 mm-enként), ami bőséges teret biztosít a szükséges komponensek elhelyezéséhez. Ezt a terméket előlap nélkül szállítják, ami további rugalmasságot biztosít a végső konfiguráció kialakításában.
Műszaki szempontból a LVS08314 kiemelkedő paraméterekkel rendelkezik. 1000 V névleges szigetelési feszültséget (Ui) biztosít a fő hátsó síneknél, az IEC 61439-2 szabványnak megfelelően. A termék 50/60 Hz hálózati frekvencián használható. A névleges áram (In) 630 A 40 °C-on, míg a névleges rövid idejű áramállóság (Icw) 25 kA 1 másodpercig, valamint a névleges csúcsáram-állóság (Ipk) 53 kA - mindkettő az IEC 61439-2 szabvány szerint. Ezek a magas értékek biztosítják, hogy a rendszer biztonságosan kezelje a nagy terheléseket és a potenciális túláramokat, ami kritikus fontosságú ipari környezetben.
A termék felületkezelése elektroforézis kezeléssel és hő-polimerizált poliészter epoxi porral történik, ami kiváló védelmet nyújt különböző környezeti hatásokkal szemben. A felület sima és matt kivitelű, fehér (RAL 9001) színben. A termék IP55 védettségi fokozattal rendelkezik (ajtóval), ami hatékony védelmet biztosít por és vízsugarak ellen, míg az IK10 ütésállósági fokozat (ajtóval) rendkívül erős mechanikai védelmet nyújt az EN/IEC 62262 szabvány szerint. A termék szeizmikus teszteken is átesett, és 2,5G értékkel teljesíti az IEC 60068-2-57 szabvány előírásait, ami kiváló mechanikai robusztusságot bizonyít. A szekrény méretei pontosan: 600 mm szélesség, 850 mm magasság és 260 mm mélység. Az LVS08314 hátlap nettó tömege 7,28 kg, és egyes készletként kerül forgalomba.
Schneider Electric PrismaSeT - LVS08314 -G bővítőszekrény IP55 15M műszaki adatok
Fő tulajdonságok
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Terméktípus: Hátlap
Felhasználási terület: Kisfeszültségű villamos elosztás
Burkolat típusa: Funkcionális készlet formájában szállított burkolat
Kiegészítő információ: Oldalirányban és egymás tetejére kombinálható
Előlap típusa: Nélküle
Függőleges modulok száma [50 mm]: 15
18 mm-es modulok száma soronként: 24
Műszaki paraméterek
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneken az IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on az IEC 61439-2 szerint
Névleges rövid idejű áramállóság [Icw]: 25 kA 1 s az IEC 61439-2 szerint
Névleges csúcsáram-állóság [Ipk]: 53 kA az IEC 61439-2 szerint
Védőkezelés: Elektroforézis kezelés és hő-polimerizált poliészter epoxi por
Felületkezelés: Sima, Matt
Szín: Fehér (RAL 9001)
Méretek
Szélesség: 600 mm
Magasság: 850 mm
Mélység: 260 mm
Nettó súly: 7,28 kg
Mennyiség csomagonként: 1 darab
Környezeti jellemzők
IP védettségi fokozat: IP55 ajtóval
IK védettségi fokozat: IK10 ajtóval az EN/IEC 62262 szerint
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G az IEC 60068-2-57 szerint
