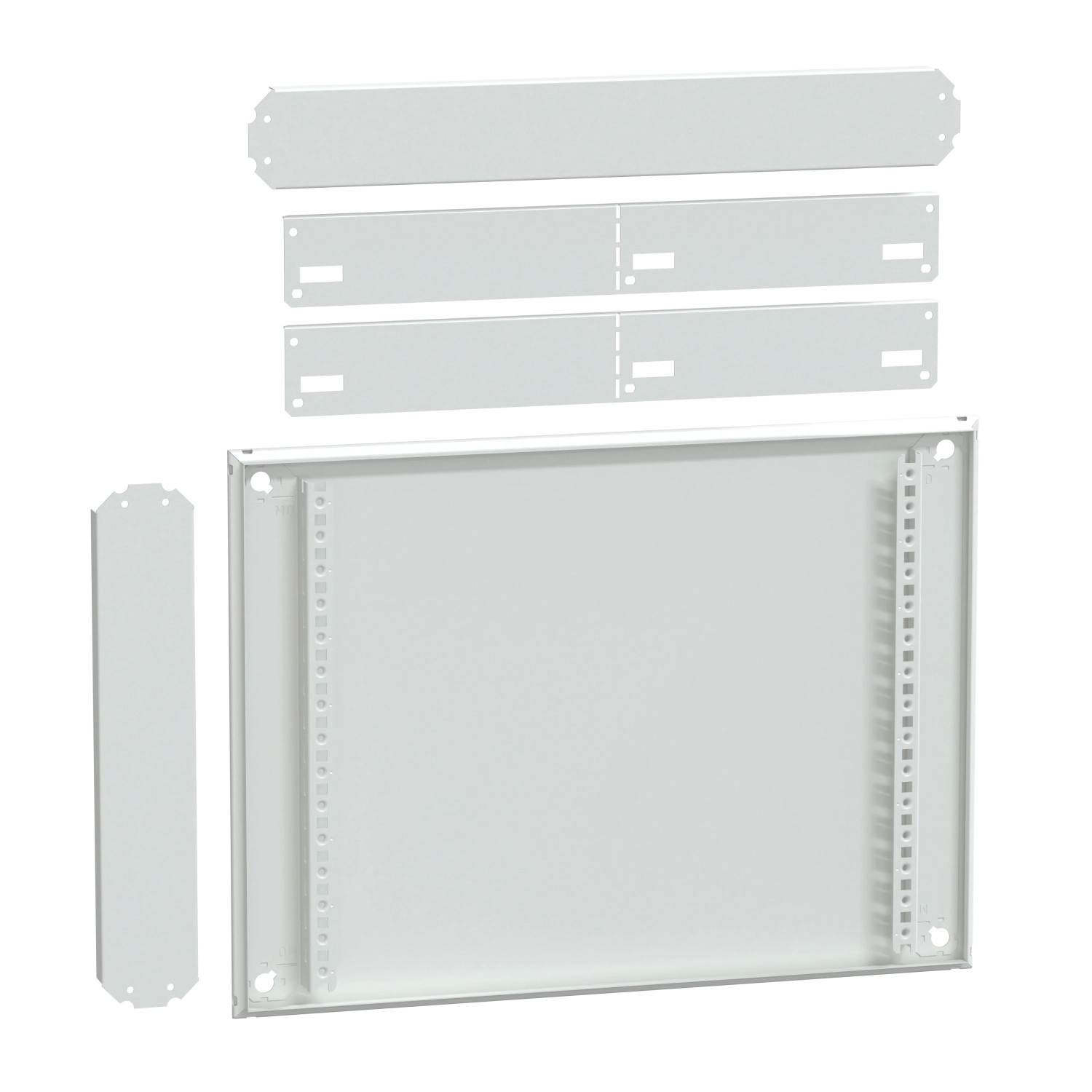

A Schneider Electric PrismaSeT G termékvonalból származó LVS08312 hátsó panel egy professzionális, kisfeszültségű villamos elosztórendszerekhez tervezett komponens, amely moduláris felépítésével rugalmas megoldást kínál a modern villamos hálózatok kialakításához. Ez a hátsó panel kifejezetten a bővítőszekrényekhez készült, 7 függőleges modullal (50 mm-es egységben számolva) és soronként 24 darab 18 mm-es modul elhelyezésére alkalmas kialakítással.
A PrismaSeT G termékvonal részeként ez a hátsó panel tökéletesen illeszkedik a funkcionális szekrényrendszerbe, amely kit formában kerül szállításra. Különleges tulajdonsága, hogy lehetővé teszi a szekrények egymás mellé vagy egymás tetejére történő kombinálását, így maximális rugalmasságot biztosít a telepítés során. Az LVS08312 modell előlap nélkül érkezik, ami további testreszabási lehetőséget kínál. A hátsó panel 600 mm szélességű, 450 mm magasságú és 260 mm mélységű, fehér (RAL 9001) színben, matt és sima felülettel rendelkezik.
Villamos jellemzői kiemelkedőek: 1000 V névleges szigetelési feszültség a fő hátsó síneknél (IEC 61439-2 szerint), 50/60 Hz-es hálózati frekvencia és 630 A névleges áram 40 °C-on (szintén IEC 61439-2 szerint). A termék magas szintű védelmet nyújt az elektromos terhelésekkel szemben, amit a 25 kA 1 másodperces névleges rövid idejű áramterhelhetőség és az 53 kA névleges csúcs áramterhelhetőség (IEC 61439-2 szerint) is bizonyít. A felületi kezelése elektroforézis kezeléssel és forró polimerizált poliészter epoxi porral történik, ami hosszú élettartamot és kiváló ellenállóképességet biztosít különböző környezeti hatásokkal szemben.
Védelmi szempontból az LVS08312 hátsó panel ajtóval együtt IP55 védettségi szintet biztosít, ami magas fokú por- és vízvédelmet jelent. Az IK10 ütésállósági fokozat (EN/IEC 62262 szerint) garantálja a mechanikai behatásokkal szembeni ellenállóképességet. További előnye a 2,5G-s szeizmikus teszteknek való megfelelés (IEC 60068-2-57 szerint), ami bizonyítja a termék kiemelkedő mechanikai robusztusságát még szélsőséges körülmények között is. A Schneider Electric PrismaSeT G LVS08312 hátsó panel a professzionális villamossági szakemberek számára egy megbízható, jól konfigurálható és hosszú élettartamú megoldást kínál az ipari és kereskedelmi alkalmazásokhoz egyaránt.
Schneider Electric PrismaSeT - LVS08312 műszaki adatok
Általános jellemzők
Termékcsalád: PrismaSeT
Termékcsalád típusa: PrismaSeT G
Komponens típusa: Hátsó panel
Alkalmazás: Kisfeszültségű villamos elosztás
Szekrény típusa: Funkcionális szekrény, kit formában szállítva
További információ: Egymás mellé és egymás tetejére kombinálható
Előlap típusa: Nélküli
Függőleges modulok száma [50 mm]: 7
18 mm-es modulok száma soronként: 24
Villamos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó síneknél (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on (IEC 61439-2 szerint)
Névleges rövid idejű áramterhelhetőség [Icw]: 25 kA 1 s (IEC 61439-2 szerint)
Névleges csúcs áramterhelhetőség [Ipk]: 53 kA (IEC 61439-2 szerint)
Fizikai jellemzők
Védőkezelés: Elektroforézis kezelés és forró polimerizált poliészter epoxi por
Felület: Matt, sima
Szín: Fehér (RAL 9001)
Szélesség: 600 mm
Magasság: 450 mm
Mélység: 260 mm
Nettó tömeg: 4,22 kg
Mennyiség készletenként: 1 db
Környezeti jellemzők
IP védettségi fokozat: IP55 ajtóval
IK védettségi fokozat: IK10 ajtóval (EN/IEC 62262 szerint)
Mechanikai robusztusság: Szeizmikus tesztek - 2,5G (IEC 60068-2-57 szerint)
