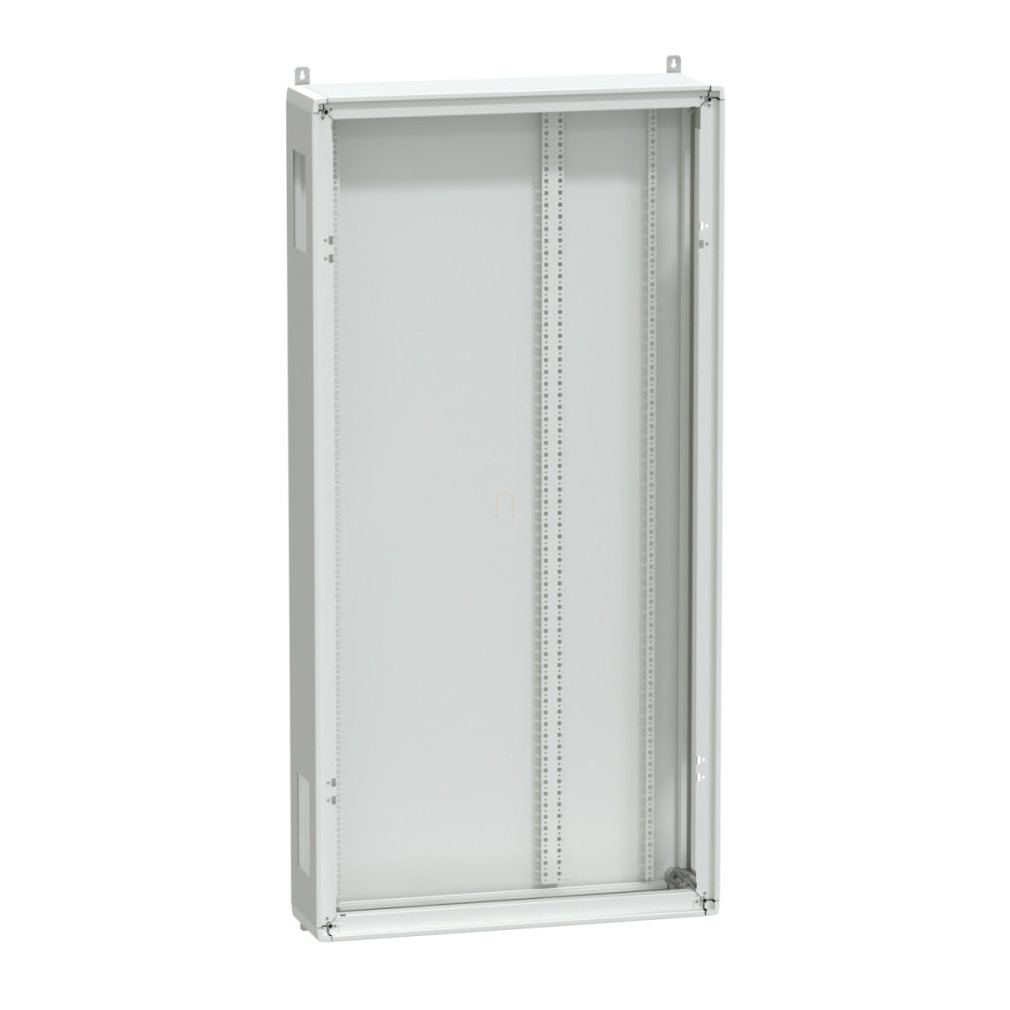

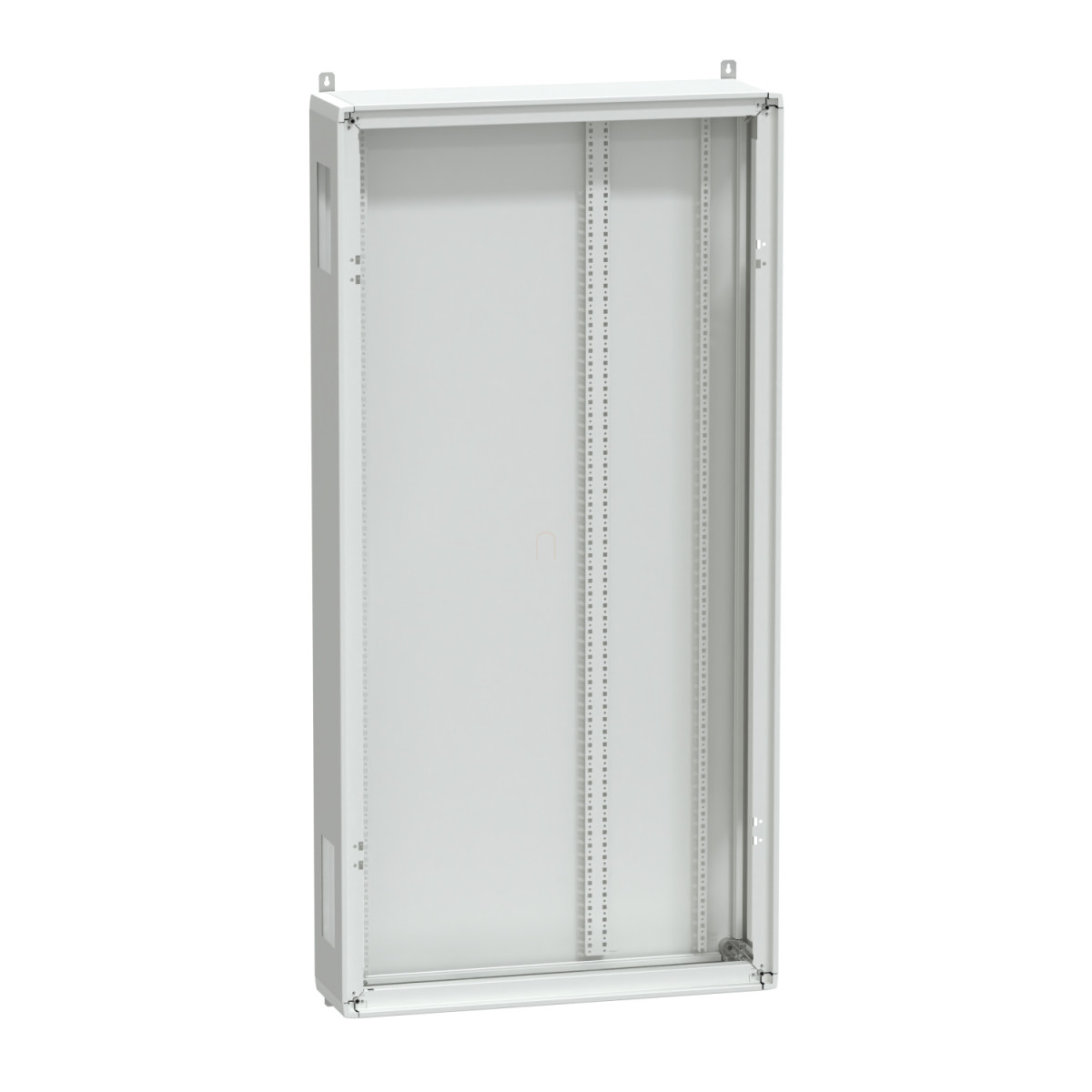

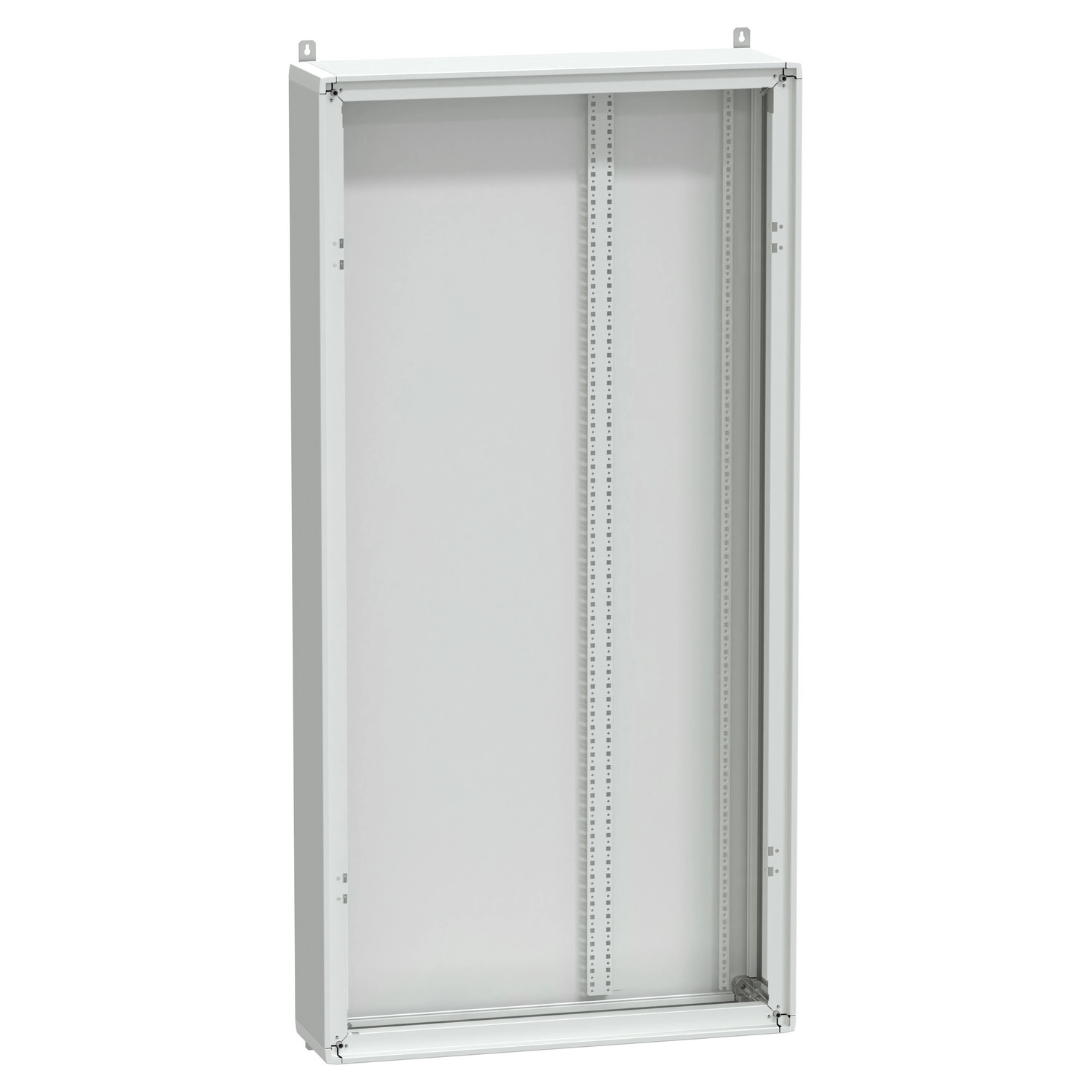

A Schneider Electric PrismaSeT G sorozatú LVS08311 típusú elosztószekrény professzionális megoldást kínál az alacsony feszültségű villamos elosztórendszerek számára. Ez a modell egy IP55 védettségi fokozattal rendelkező, fal- vagy padlómontírozható kivitel, amely többféle alkalmazási környezetben is megállja a helyét.
A PrismaSeT G szekrényrendszer számos kiemelkedő tulajdonsággal rendelkezik, amelyek ideálissá teszik ipari, kereskedelmi és infrastrukturális létesítmények számára. A 850 mm szélességű, 1750 mm magasságú szerelvény 33 függőleges modult biztosít, soronként pedig 36 darab 18 mm-es modul elhelyezésére alkalmas. A kialakítás rugalmasságát növeli, hogy a szekrények egymás mellé telepíthetők, így komplex elosztórendszerek is kialakíthatók. A szekrény ajtó nélkül kerül szállításra, az előlapot külön kell megrendelni a konkrét igényeknek megfelelően.
A PrismaSeT G szekrény kiemelkedő villamos paraméterei különösen alkalmassá teszik nagyobb terhelésű rendszerekhez. A névleges szigetelési feszültség 1000 V a fő hátsó gyűjtősíneken, ami megfelel az IEC 61439-2 szabványnak. A szekrény 630 A névleges áramerősségre méretezett (40°C-on, az IEC 61439-2 szerint), rövidzárlati árama 50 kA. A rövid idejű megengedett áram (Icw) értéke 25 kA 1 másodpercig, míg a névleges maximális zárlati áramcsúcs (Ipk) 53 kA az IEC 61439-1 szabványnak megfelelően. A szekrény Class I besorolású villamos szigetelési osztállyal rendelkezik, ami magas szintű védelmet biztosít.
Anyagát tekintve a szekrény kezelt acéllemezből készül, amely elektroforézises kezelésen és hőpolimerizált poliészter epoxi por védőbevonaton esik át. A felület textúrált és matt fehér (RAL 9003) színű, amely nemcsak esztétikus megjelenést, hanem tartósságot is biztosít. A pontos méretei: 745 mm szélesség, 1800 mm magasság és 260 mm mélység, nettó tömege pedig 40 kg.
A PrismaSeT G szekrény IP55 védettségi fokozattal rendelkezik (ajtóval együtt), ami kiváló védelmet nyújt por és vízsugár ellen. Az IK10 ütésállósági fokozat (ajtóval együtt) biztosítja, hogy a szekrény ellenálló legyen a mechanikai behatásokkal szemben. A szerkezet szeizmikus teszteken is átesett, és képes elviselni a 2.5G terhelést az IEC 60068-2-57 szabvány szerint, ami különösen fontos lehet földrengésveszélyes területeken való alkalmazás során. Az LVS08311 típusú szekrény megfelel az IEC 61439-1, IEC 61439-2 és IEC 62208 szabványoknak, valamint ASTA és EAC tanúsítvánnyal is rendelkezik, ami garantálja a termék minőségét és megfelelőségét a nemzetközi előírásoknak.
Schneider Electric PrismaSeT - LVS08311 műszaki adatok
Általános adatok
Termékcsalád: PrismaSeT
Terméksorozat: PrismaSeT G
Termék vagy komponens típus: Elosztószekrény
Alkalmazás: Kisfeszültségű elektromos elosztás
Szekrény típus: Funkcionális szekrény készlet formában szállítva, időjárásálló szekrény, fém szekrény, beltéri szekrény
Szekrény leírás: Padlóra szerelhető szekrény - szélesség 850 mm
Technikai paraméterek
Készlet tartalma: Oszlopok, hátlap, 2 oldallap, tetőlap, alsó lap, 4 szerelőkonzol
Kiegészítő információ: Oldalirányban egymás mellé szerelhető
Előlap típusa: Nélküle szállítva, külön rendelendő
Függőleges modulok száma [50 mm]: 33
18 mm-es modulok száma soronként: 36
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Termék tanúsítványok: ASTA, EAC
Elektromos jellemzők
Névleges szigetelési feszültség [Ui]: 1000 V a fő hátsó gyűjtősíneken, IEC 61439-2 szerint
Hálózati frekvencia: 50/60 Hz
Névleges áram [In]: 630 A 40 °C-on, IEC 61439-2 szerint
Rövidzárlati áram: 50 kA
Rövid idejű megengedett áram [Icw]: 25 kA 1 s, IEC 61439-1 szerint
Névleges maximális zárlati áramcsúcs [Ipk]: 53 kA, IEC 61439-1 szerint
Elektromos szigetelési osztály: Class I
Fizikai jellemzők
Anyag: Kezelt acéllemez
Felületkezelés: Elektroforézises kezelés és hőpolimerizált poliészter epoxi por
Felületi kivitel: Textúrált, matt
Szín: Fehér (RAL 9003)
Szélesség: 745 mm
Magasság: 1800 mm
Mélység: 260 mm
Nettó tömeg: 40 kg
Környezeti paraméterek
IP védettségi fokozat: IP55 ajtóval
IK ütésállósági fokozat: IK10 ajtóval, EN/IEC 62262 szerint
Mechanikai robosztusság: Szeizmikus tesztek - 2.5G, IEC 60068-2-57 szerint
