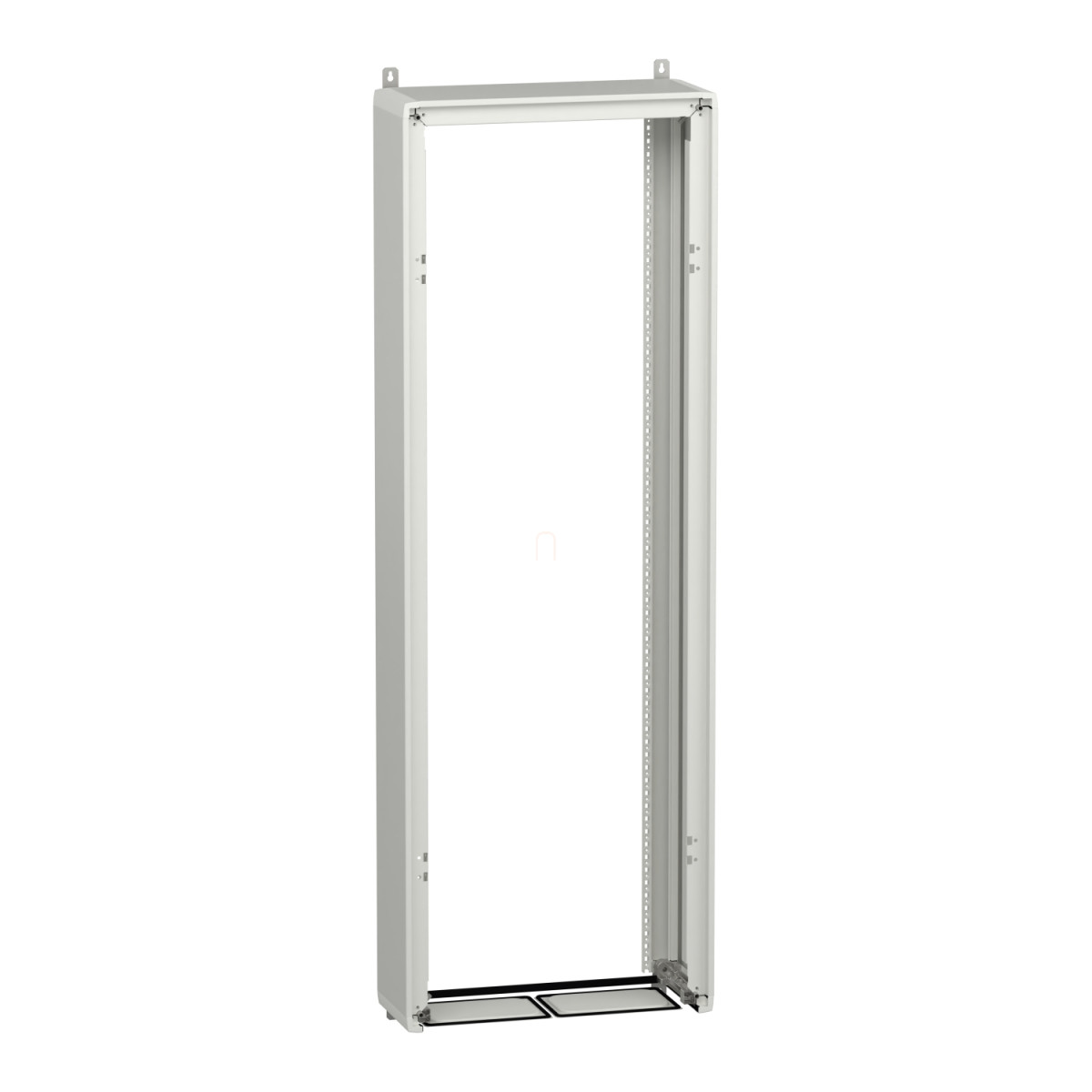

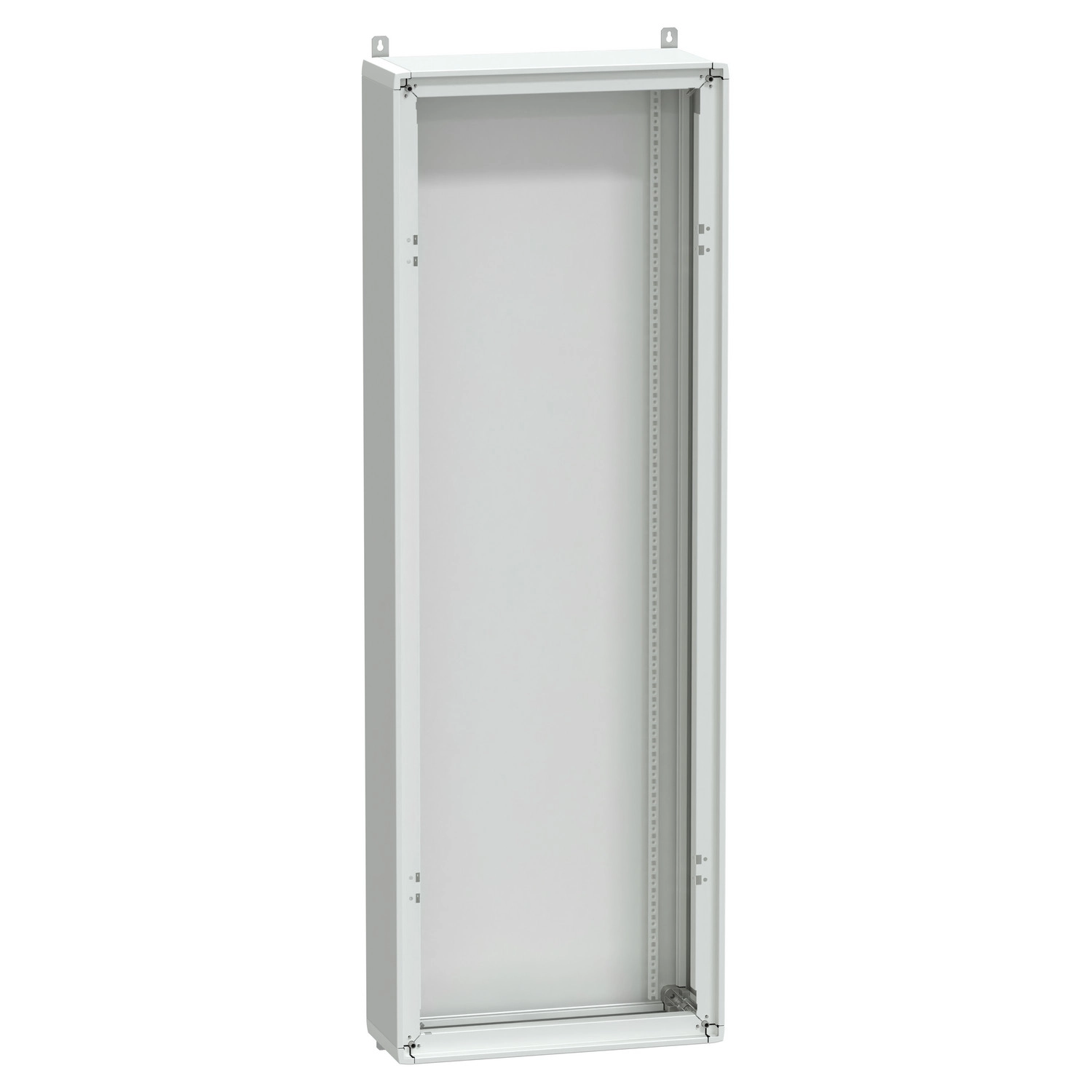

A Schneider Electric PrismaSeT G sorozatú LVS08309 jelű kapcsolószekrény a professzionális villamoselosztás nélkülözhetetlen eleme, amely kiváló minőségű kivitelben és megbízható műszaki paraméterekkel rendelkezik. Ez a fali/padlóra szerelhető, talp nélküli, IP55 védettségű, 33M modulszámú, W600mm szélességű és H1750mm magasságú készülékszekrény tökéletes választás kisfeszültségű villamos elosztóhálózatok kiépítéséhez.
A PrismaSeT G sorozat részeként az LVS08309 kapcsolószekrény funkciógazdag kivitele kiemelkedik a versenytársak közül. A készülékszekrény alapvető jellemzői közé tartozik, hogy készletben szállított funkcionális szekrényként érkezik, amely időtálló és megbízható megoldást nyújt beltéri alkalmazásokhoz. A szekrény időjárásálló és fém kivitelének köszönhetően hosszú élettartammal rendelkezik. A termék kit formában tartalmazza az oszlopokat, a hátlapot, 2 oldallapot, felső és alsó lapot, valamint 4 szerelőkonzolt, így azonnal telepíthető. További előny, hogy a szekrények oldalról egymáshoz illeszthetők, így rugalmasan bővíthető rendszert építhetsz ki. Az előlap külön rendelendő, így saját igényeidnek megfelelően alakíthatod ki a végleges megjelenést.
A műszaki paraméterek tekintetében a PrismaSeT G LVS08309 kiemelkedő értékekkel büszkélkedhet. A névleges szigetelési feszültség 1000 V a fő hátsó gyűjtősíneken, az IEC 61439-2 szabványnak megfelelően. A hálózati frekvencia 50/60 Hz, a névleges áram pedig 630 A 40 °C-on, az IEC 61439-2 szabványnak megfelelően. A rövidzárlati áram 50 kA, a névleges rövid idejű áramszilárdság 25 kA 1 másodpercig, a névleges csúcs áramszilárdság pedig 53 kA - mindezek az IEC 61439-1 szabványnak megfelelően. A szekrény I. osztályú elektromos szigetelési osztályba tartozik, ami biztosítja a megfelelő érintésvédelmet. Az anyaga kezelt acéllemez, amelyet elektroforézises kezeléssel és hőpolimerizált poliészter-epoxi por védőbevonattal láttak el, így biztosítva a hosszú élettartamot és a korrózióállóságot. A felület strukturált és matt kivitelű, fehér (RAL 9003) színben.
A PrismaSeT G LVS08309 szekrény pontos méretei: 575 mm széles, 1800 mm magas és 260 mm mély, nettó tömege pedig 31,2 kg. A termék sorosorozat-módban telepíthető, így komplex elosztórendszerek kialakítására is alkalmas. Az IP55 védettségi fokozat (ajtóval) biztosítja a por és fröccsenő víz elleni védelmet, míg az IK10 ütésállóság (ajtóval) a mechanikai sérülésekkel szembeni ellenállást garantálja az EN/IEC 62262 szabvány szerint. A szekrény szeizmikus teszteken is átesett, 2,5G értékkel megfelel az IEC 60068-2-57 előírásainak, ami kiváló mechanikai robusztusságot biztosít. A termék megfelel számos nemzetközi szabványnak, mint az IEC 61439-1, IEC 61439-2 és IEC 62208, valamint rendelkezik ASTA és EAC tanúsítványokkal is.
Schneider Electric PrismaSeT - LVS08309 -G szekrény IP55 33M műszaki adatok
Főbb jellemzők
Terméktípus: PrismaSeT G kapcsolószekrény
Alkalmazás: Kisfeszültségű villamos elosztás
Szekrény típus: Funkcionális szekrény készletben szállítva, Időjárásálló szekrény, Fém szekrény, Beltéri szekrény
Leírás: Padlón álló szekrény - szélesség 600 mm
Modulszámok: 33 függőleges modul (50 mm), 24 db 18 mm-es modul soronként
Villamos paraméterek
Névleges szigetelési feszültség: 1000 V a fő hátsó gyűjtősíneken (IEC 61439-2 szerint)
Hálózati frekvencia: 50/60 Hz
Névleges áram: 630 A 40 °C-on (IEC 61439-2 szerint)
Rövidzárlati áram: 50 kA
Névleges rövid idejű áramszilárdság: 25 kA 1 s (IEC 61439-1 szerint)
Névleges csúcs áramszilárdság: 53 kA (IEC 61439-1 szerint)
Elektromos szigetelési osztály: I. osztály
Fizikai tulajdonságok
Anyag: Kezelt acéllemez
Védőkezelés: Elektroforézises kezelés és hőpolimerizált poliészter-epoxi por
Felületkezelés: Strukturált, Matt
Szín: Fehér (RAL 9003)
Méretek: Szélesség: 575 mm, Magasság: 1800 mm, Mélység: 260 mm
Nettó tömeg: 31,2 kg
Védettség
IP védettségi fokozat: IP55 ajtóval
IK ütésállósági fokozat: IK10 ajtóval (EN/IEC 62262 szerint)
Mechanikai robusztusság: Szeizmikus tesztek - 2.5G (IEC 60068-2-57 szerint)
Szabványok és tanúsítványok
Szabványok: IEC 61439-1, IEC 61439-2, IEC 62208
Terméktanúsítványok: ASTA, EAC
